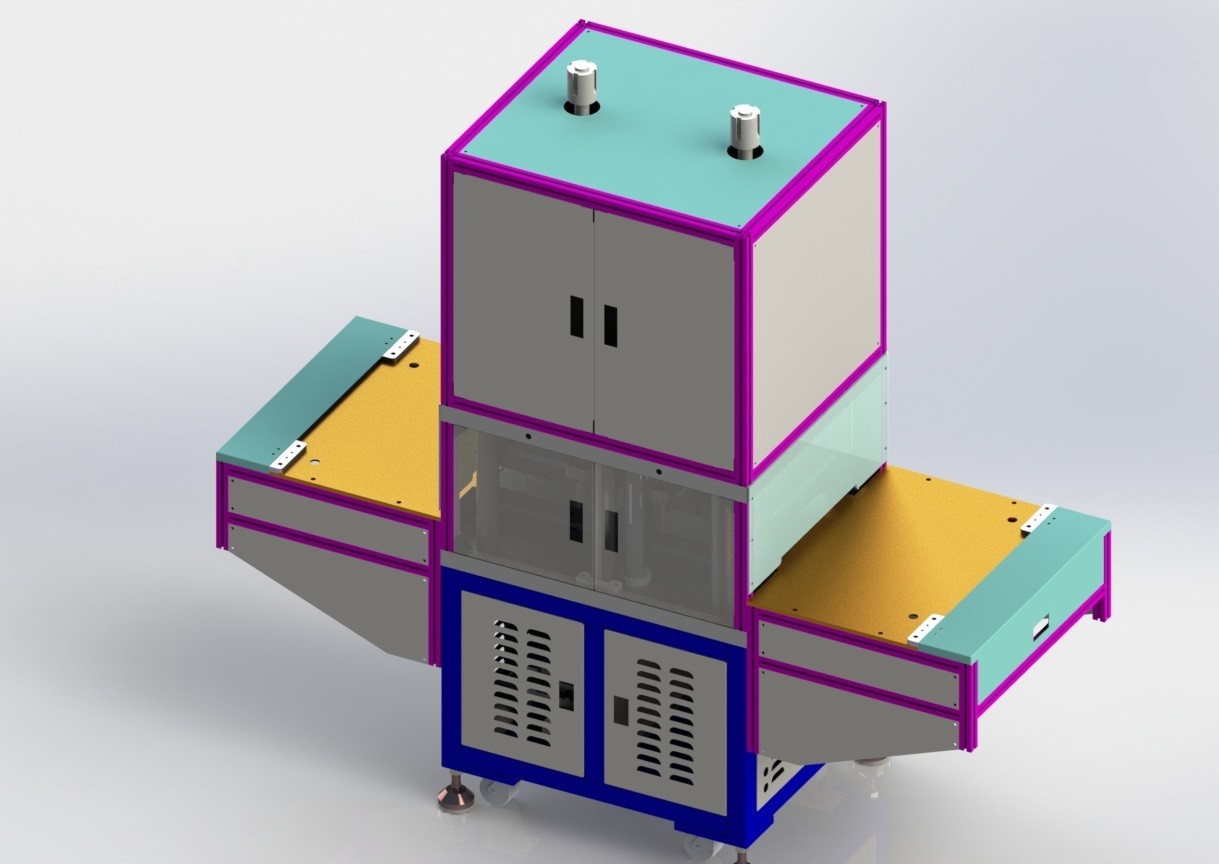

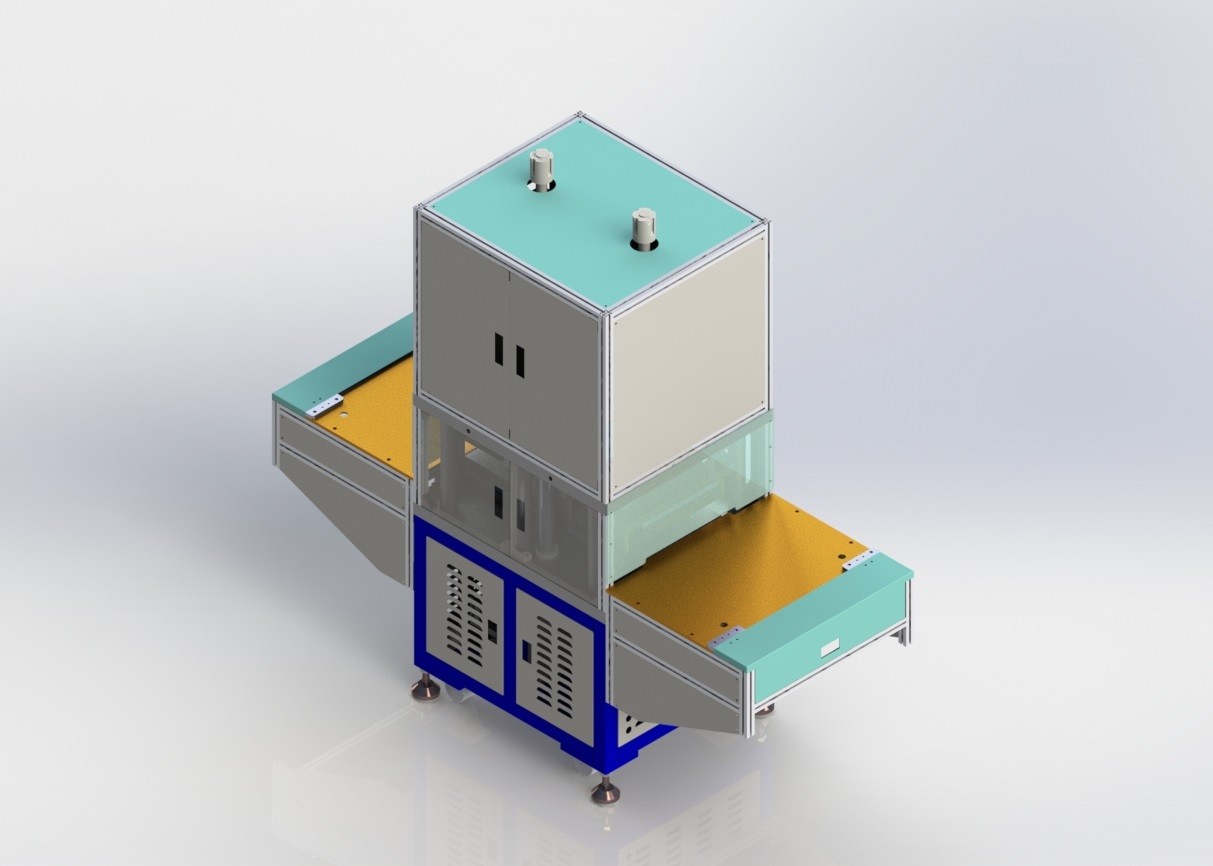

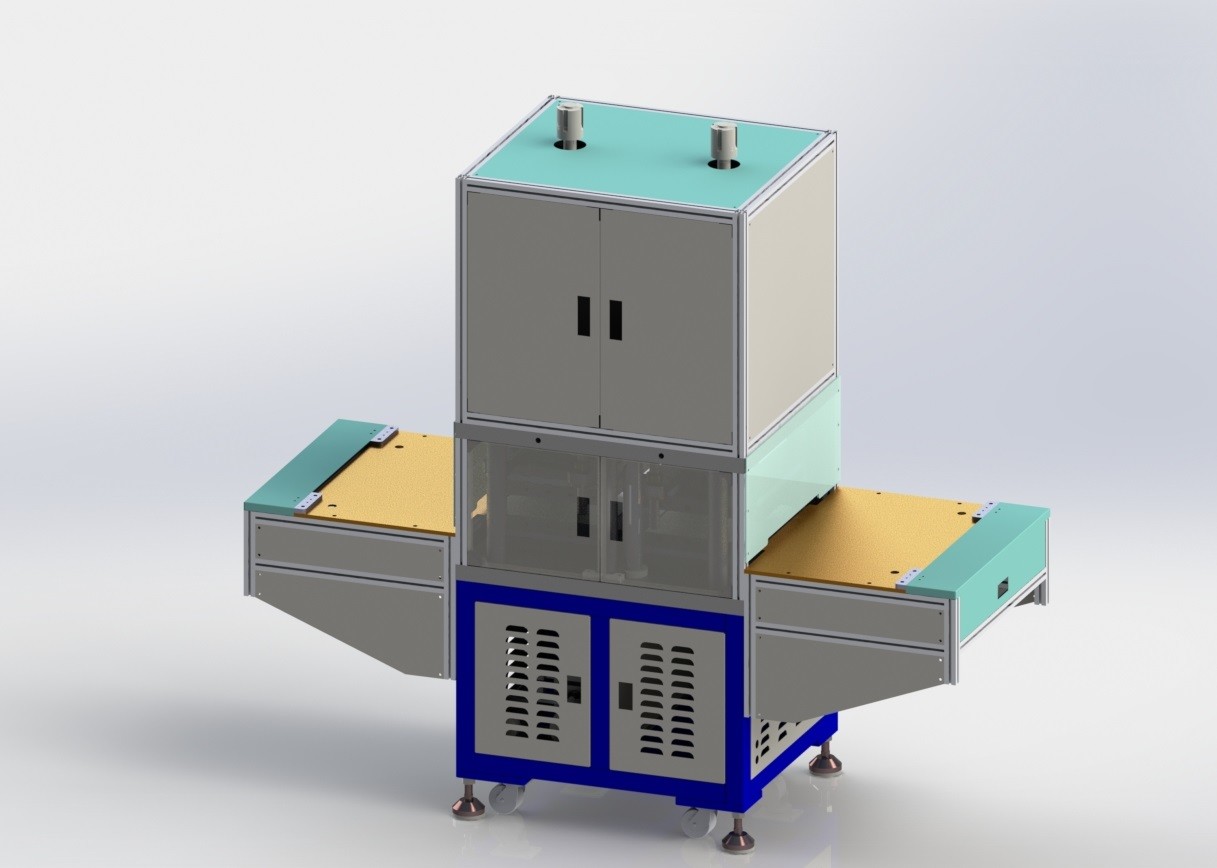

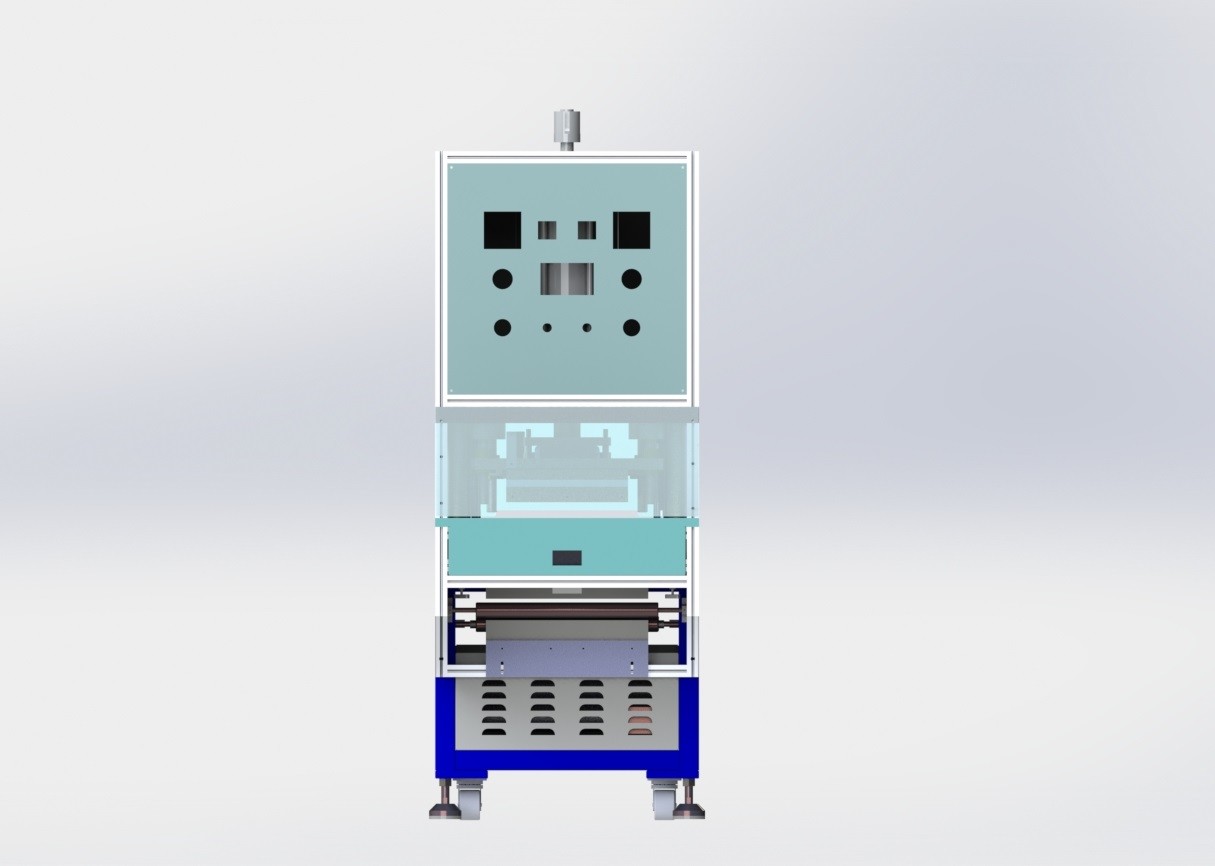

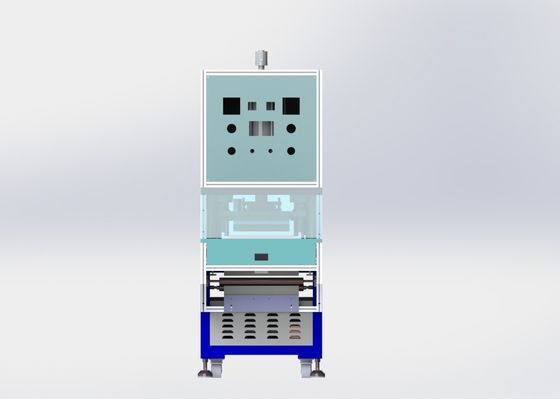

Équipement froid chaud de presse de cellules de 8 page par minute Li Ion Battery Manufacturing Equipment Battery
1, le profil
Le dispositif est principalement utilisé pour flaten la cellule de carré laminé ou la cellule carrée après stratification. La pression et la température peuvent être ajustées selon les besoins.
Caractéristiques
--- la batterie dans chaque station est pressée à plat par le cylindre gazeux liquide de propulseur, et la pression peut être ajustée. Adoptez le type de bande de conveyeur pour conduire la batterie pour se déplacer.
-- rendement élevé : double station, une presse chaude de station, presse froide de deux stations. Presse chaude et press.8 froid PCS/min (l'efficacité spécifique est déterminée selon le pressing chaud et le temps pressant froid)
-- bas frais d'exploitation
L'équipement a le niveau élevé de l'automation et de l'opération manuelle simple.
Pression plate : ≤ 2000KG
2. Secteur pressant plat : 350x480mm
3. Parallélisme de plaque de pression : ≤ 0.1mm
4. La pression et le temps plats peuvent être ajustés ;
5, chaudes et froides pressions sont équipés des capteurs de pression et de l'affichage de pression
Pour s'adapter aux caractéristiques
taille adaptative de batterie de l'objectsThe 3,1
| Modèle | Avec (millimètres) | Longueur (millimètres) | Épaisseur (millimètres) |
| 37AH | 100-150 | 90-215 | 5-20 |
| 68AH | 100-150 | 90-215 | 5-20 |
| 78AH | 100-150 | 90-215 | 5-20 |
| 80AH | 100-150 | 90-215 | 5-20 |
3,2 paramètres techniques de l'équipement
|
Caractéristiques Article |
ZCA07-202 | |
|
Paramètres techniques |
efficacité (page par minute) | 8 (selon le pressing chaud, le temps pressant froid) |
| Gamme réglable de largeur de montage | Réglable ou remplacement, référence à adapter au modèle de batterie | |
| Charge de travail (T) | 2 | |
| exactitude de contrôle de température | +/-1℃ | |
| Système d'air comprimé | 0.4-0.6MPa | |
| Toute la puissance (kilowatts) | 15 | |
| Puissance de fonctionnement normale (kilowatts) | 13 | |
4, caractéristiques mécaniques
le système de 4,1 supports le dispositif a un cadre de soudure carré, et le substrat est une plaque d'acier avec une épaisseur de 25-30mm. La surface est plaquée.
système 4,2 de alimentation automatique les commandes de moteur de progression la bande de conveyeur pour déplacer la batterie de la station de alimentation à la presse chaude, de la station chaude de presse à la station froide de presse, de la station froide de presse à la station de déchargement.
la plaque de pression supérieure et inférieure du systemThe 4,3 pressant chaud est chauffée par le caloduc, le contrôleur de température commande la température, l'heure pressante chaude est placée de l'écran tactile, et la pression du cylindre gazeux liquide de pression peut être ajustée. Secteur pressant chaud 350*480mm.
le systemAfter froid de la pression 4,4 le pressing chaud est accompli, la cellule est déplacée à la station pressante froide, le calibre inférieur est refroidi par l'eau en circulation, l'heure pressante froide est placée de l'écran tactile, la pression du cylindre gazeux liquide de propulseur peut être ajustée, et le secteur pressant froid est 350*480.
opération d'écran tactile de 4,5 systèmes d'exploitation. Il y a puissance, arrêt d'urgence, manuel, bouton automatique.
la machine de panelThe de 4,6 contrôles est équipée du conseil électrique indépendant, le commutateur de fuite, l'alimentation d'énergie de stabilité de C.C et tous autres composants de circuit de puissance, PLC de contrôle, relais, dispositif de contrôle de moteur, etc. Et la connexion externe, utilisant les connecteurs et le terminal table.PLC adopte l'omron. Le le plafond du cable électrique est partiellement perforé. Des câbles et les conduits d'air entre l'autre équipement sont câblés et sifflés ci-dessous.
4. correction 7 systemAutomatic de rectification de compensation de bande de conveyeur d'ANIMAL FAMILIER.
5. Le milieu d'énergie fournissent svp le milieu suivant d'énergie
5,1, alimentation d'énergie
1) changement instantané de counterphase de la tension AC220V± 10%
2, fréquence 50hz + 1hz
5,2, air
1) pression 0.5mpa 5kgf/cm2
5,3, capacité 1001/min
Conditions environnementales que le dispositif peut fonctionner sans barrière dans les conditions environnementales suivantes.
1) la température dynamique de la température : la température 5-35℃Storage : 0-40℃
l'humidité 30-80% mais ne devrait pas mouiller.
3) la propreté environnementale ne sera pas inférieure à 100 000 ; Aucun gaz corrosif, liquide, gaz explosif sur le site
Engagement
1. Nouvelle promesse d'équipement
Notre société garantit que tous les composants d'équipement seront en état complètement nouvel, aucun a employé des composants.
2. Engagement confidentiel.
Notre société promet que sans autorisation écrite, tous les information technique et renseignements commerciaux de client ne seront pas fuite à aucun tiers.
3. Engagement de service après-vente
Notre société fournissent une garantie d'an pour commencer de la date du contrôle de réception de site, le coût de maintenance est exempté au cours de la période de garantie, les pièces de port de l'équipement et des pièces endommagées par utilisation ou force inexacte de majeure est exclues de la garantie. Si l'équipement se produisait réparation de dysfonctionnement et de besoin par le vendeur après expiré de la garantie, le coût négocié par les deux côtés.
