1. Produits et matériaux appropriés à l'équipement

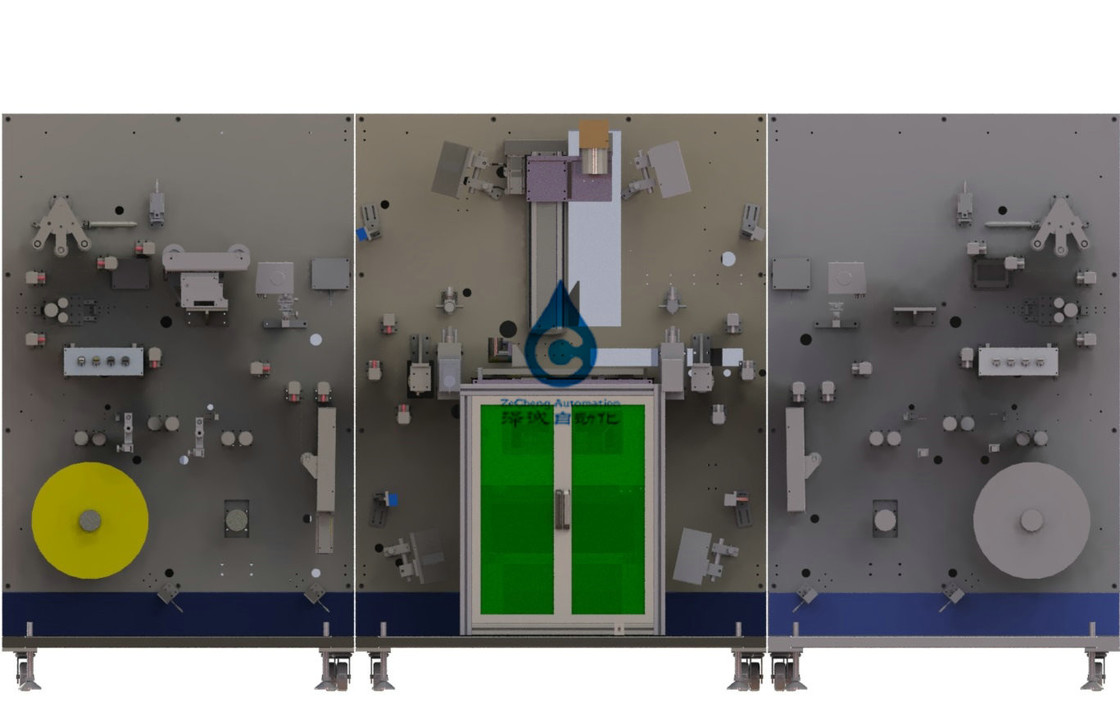

1.1. Le dispositif complète le procédé de stratification ou d'enroulement de l'oreille de coupe de poteau de laser de tranche de poteau de la batterie d'ion de lithium. Le poteau artificiel de petit pain roulant l'axe gonflable installé sur le dispositif, le dispositif a automatiquement mis le volume, rectifiant le mécanisme du processus de roulement pour continuer l'ajustement automatique, et commande la tension du morceau de poteau par le système de contrôle de tension, mécanisme servo sera transporté à l'emplacement de plat de coupe de laser, le laser sera extrêmement formation d'oreille, coupant par la qualité et la dimension de surface de plat de détection de CCD, position de défaut au logo de bâton ;
| Matériel |
Alimentation manière |
Longueur de feuille matérielle (millimètres) | Largeur matérielle (millimètres) | Épaisseur du matériel (μm) |
Le plus grand diamètre (millimètre) |
Le diamètre intérieur (millimètre) |
||
| Classe de grandeur | Classe de grandeur | tolérance | Classe de grandeur | tolérance | ||||
| Plat positif | bobine | --- | 100-300 | 0,1 | 100~280 ; | 3 | φ400 | φ 76,2 |
| Plat de cathode | bobine | --- | 100-300 | 0,1 | 100~280 | 3 | φ400 | φ76.2 |
1,3 besoins en matériaux
1.3.1. L'erreur de rebobinage de la feuille de poteau est moins que ±1mm
1.3.2 l'erreur de recourbement de glissement de la feuille de poteau est moins de 0.3mm/m
1.3.3 la différence d'épaisseur des tranches de poteau est moins que 5um
2. Dimensions externes de l'équipement :
2,1 taille globale : W3800×H2000×D1400 (pour la référence)
2.2. Poids d'équipement : 2000Kg ;
3, les paramètres techniques
3,1, matériel de bobine de feuille alimentant, correction automatique ; Rectification de l'erreur : +/- 0,1 millimètres
3,2, ajustement automatique, enroulement automatique, erreur de enroulement est de +/- 1,0 millimètres ;
3,3, formulaire de laser étaient extrêmement des oreilles, peuvent automatiquement ajuster l'espacement de poteau. Après coupure la taille de bavures est moins de 0,005 millimètres, très erreur de position de coupe d'oreille : moins que +/- 0,2 millimètres, la taille de l'erreur d'oreille de poteau : +/- 0.2mm
3,4, coupant la vitesse : 800-1200mm/s
3,5, tension automatique, contrôle de tension dans 0.1-1.5Kg, réglable ; L'erreur relative est 5%.
4, conditions pour des conditions de travail d'équipement
4,1, alimentation d'énergie : AC220V monophasé 3.8kva, gamme de fluctuation de tension : ± 10% ;
4,2, air comprimé : 0.4-0.6mpa ;
4,3, température ambiante : 20-35℃ ;
Engagement
1. Nouvelle promesse d'équipement
Notre société garantit que tous les composants d'équipement seront en état complètement nouvel, aucun a employé des composants.
2. Engagement confidentiel.
Notre société promet que sans autorisation écrite, tous les information technique et renseignements commerciaux de client ne seront pas fuite à aucun tiers.
3. Engagement de service après-vente
Notre société fournissent une garantie d'an pour commencer de la date du contrôle de réception de site, le coût de maintenance est exempté au cours de la période de garantie, les pièces de port de l'équipement et des pièces endommagées par utilisation ou force inexacte de majeure est exclues de la garantie. Si l'équipement se produisait réparation de dysfonctionnement et de besoin par le vendeur après expiré de la garantie, le coût négocié par les deux côtés.
