1. Description de fonction :
Le four zc-zd6 a un intérieur d'acier inoxydable, et chaque studio fonctionne indépendamment. Le travail de chauffage, de nettoyer à l'aspirateur et d'aération en mode automatique de circulation. La période de chaque section fonctionnante est placée par l'écran tactile. Le four adopte le système de contrôle de PLC, opération d'écran tactile, chauffage de souffle, dissipation thermique. Le temps de chauffage est court, le temps de dissipation thermique est rapide, l'effet de conservation de pression est bon. Méthodes de chauffage : rayonnement thermique, conduction de chaleur, échange thermique, convection de chaleur
2. Structure de four :
1) l'équipement est compact et raisonnable en structure, belle dans l'aspect et occupe peu d'espace.
2) l'équipement est simple pour utiliser, aucune formation professionnelle n'est exigée, et les travailleurs peuvent facilement la maîtriser.
3) L'équipement adopte la soupape de commande des textes, vide pompant et le remplissage d'azote, qui a le rendement élevé, sauve le personnel et fournit la bonne performance des produits.
4) l'équipement est divisé en trois couches supérieures, moyennes et inférieures, revêtement épais de l'acier inoxydable 304 de 3mm, résistance à la corrosion forte, contrôle simple de porte simple, sans s'affecter.
5) le dispositif est équipé de la roulette mobile universelle, qui peut être facilement déplacée quand le dispositif est décalé.
3. Paramètres techniques d'équipement :
1) la température de four : température ambiante | 150℃ (peut être placé).
2) Dimensions hors-tout de four : 1280 x 1140 x 1900 millimètres
3) spécifications de réservoir : × 660 (largeur) ×750 (profondeur) 330 (taille) millimètre.
4) Tension locale : 380V/AC, contrôle simple de circuit de boîte.
5) puissance totale de four : 8KW.
6) erreur de la température de réservoir : ±2℃ (aucune charge).
7) Temps de chauffage : 1 heure pour la stabilisation de la température du noyau à vide.
8) température de surface : quand l'équipement fonctionne à 120℃, le ≤40℃ extérieur.
9) contrôle de température de chauffage principal : erreur de la température d'affichage dans 1℃.
10) Contrôle de chauffage du chauffage principal : en chauffant, la commande de sécurité est placée à 150℃.
11) vérifiez l'uniformité de la température à 8 points à l'intérieur du réservoir avant que l'équipement quitte l'usine, et la température de réservoir et d'affichage peut être commandée dans ±2℃.
12) y compris le système de circulation de vent, capable de la programmation de processus et du contrôle automatique.
13) avec la fonction à hautes températures d'alarme, automatique au-dessus de l'alarme de la température.
14) matériel déshydratant de cadre : plat laminé à froid épais de haute qualité.
15) séchage des matériaux de chambre : tous ont fait de l'acier inoxydable de 3mm 304 épais.
16) dispositif de contrôle électrique : commandé par le relais à semi-conducteur, fait d'accessoires électriques marqués.
17) avec la fonction automatique de protection de la panne de courant, l'alarme de surchauffe automatique et la basse alarme de vide.
4, exemple de processus : (type de respiration : air-air - air… complètement autour)
Par l'arrangement du chauffage de four, du temps de chauffage/de température, du vide pompant, de l'air sec et d'autres paramètres par l'écran tactile, le PLC accomplit automatiquement les fonctions suivantes : remplir debout de pompage remplissant debout de pompage d'air sec de → de → de vide de → d'air sec de → de → de vide (cycle répété) ; Le système d'alarme de surchauffe et ultrasonique peut automatiquement déconnecter le corps de chauffage. Le procédé d'opération peut être placé selon les exigences réelles du client
5, environnement de fonctionnement :
1) la température : -30℃~70℃.
2) humidité : en-dessous de 75%.
3) site : aucune pollution et aucune perturbation électromagnétique forte.
Note : l'acheteur fournira le gaz ou l'azote sec, vide et air comprimé au-dessus de 5.5bar

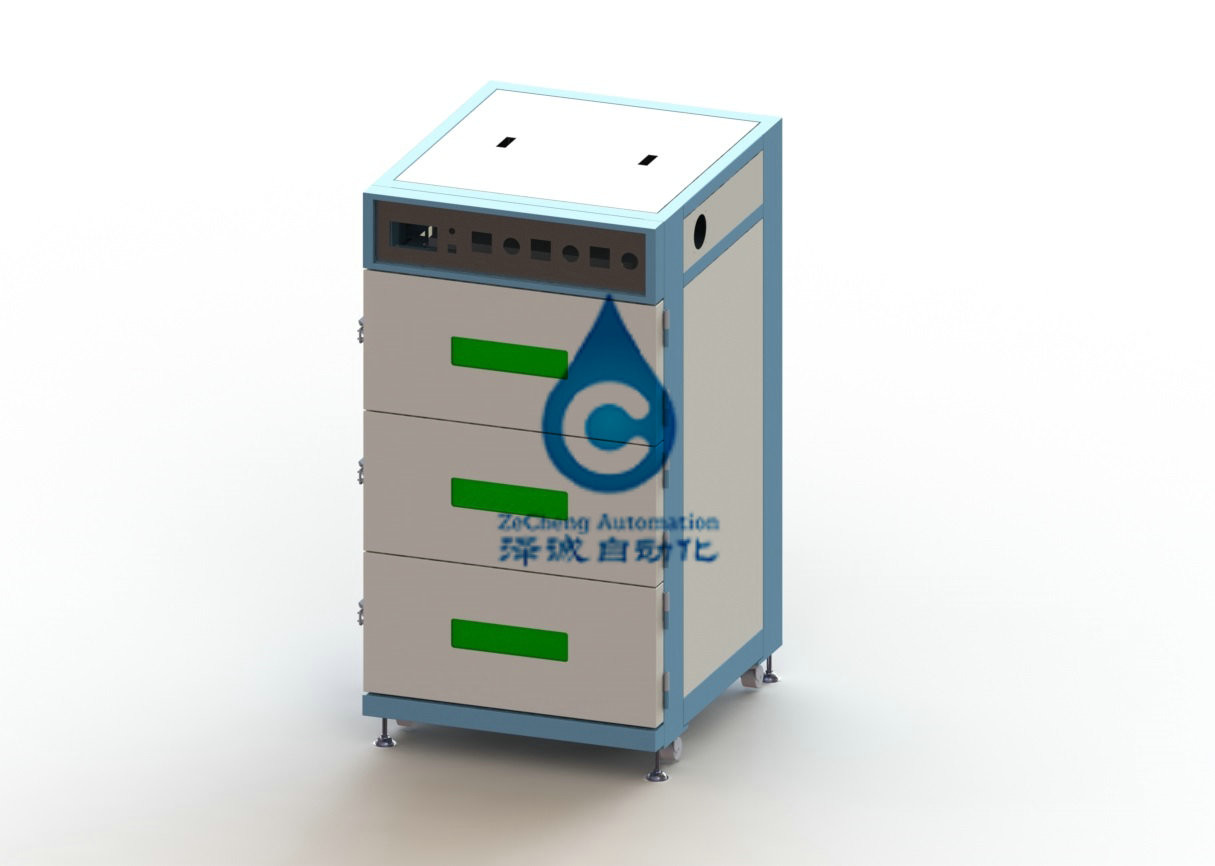

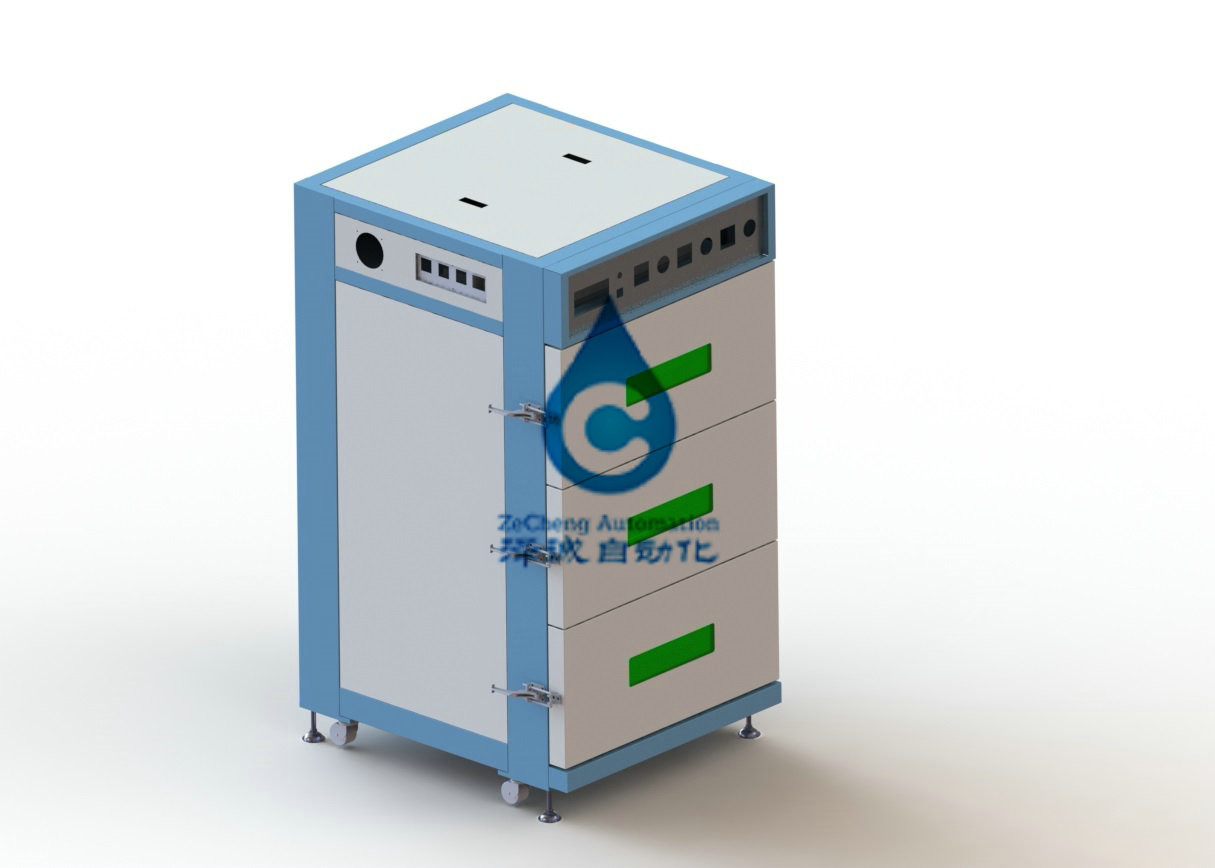

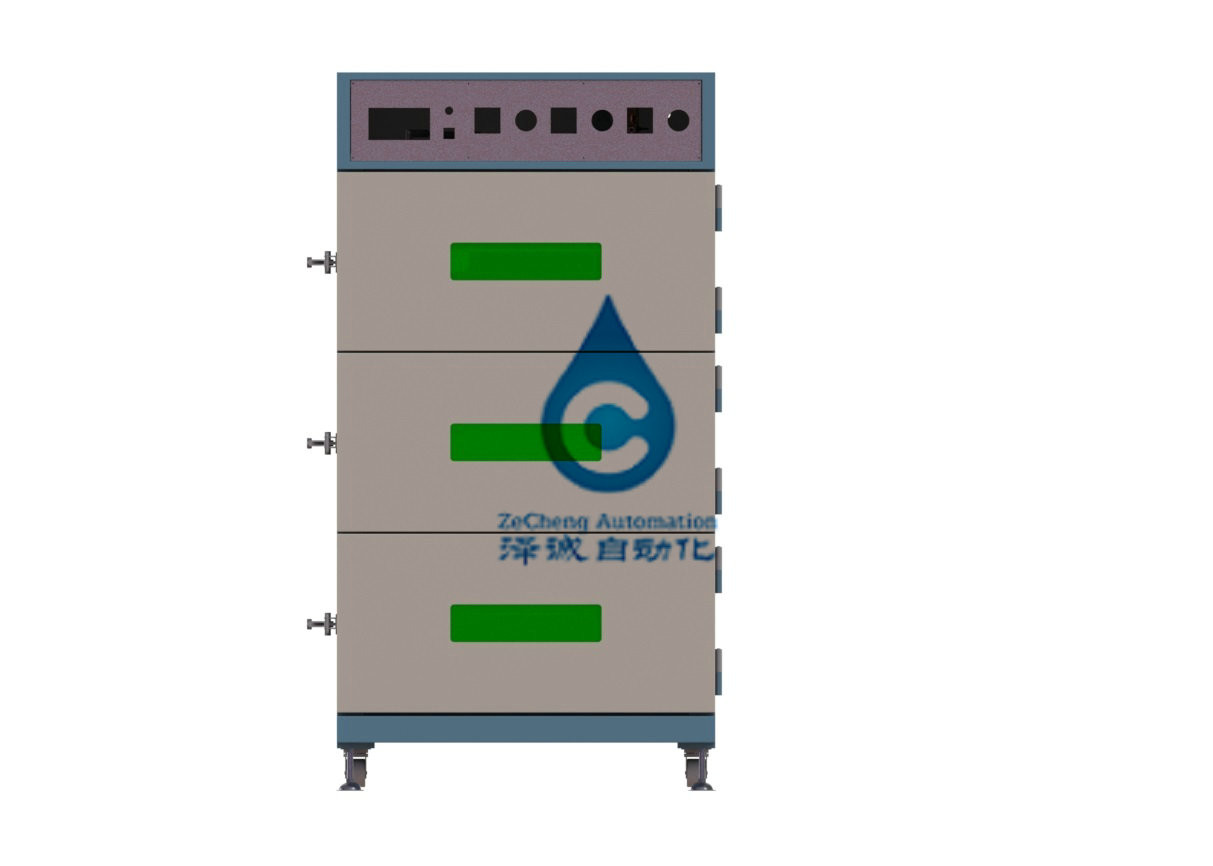

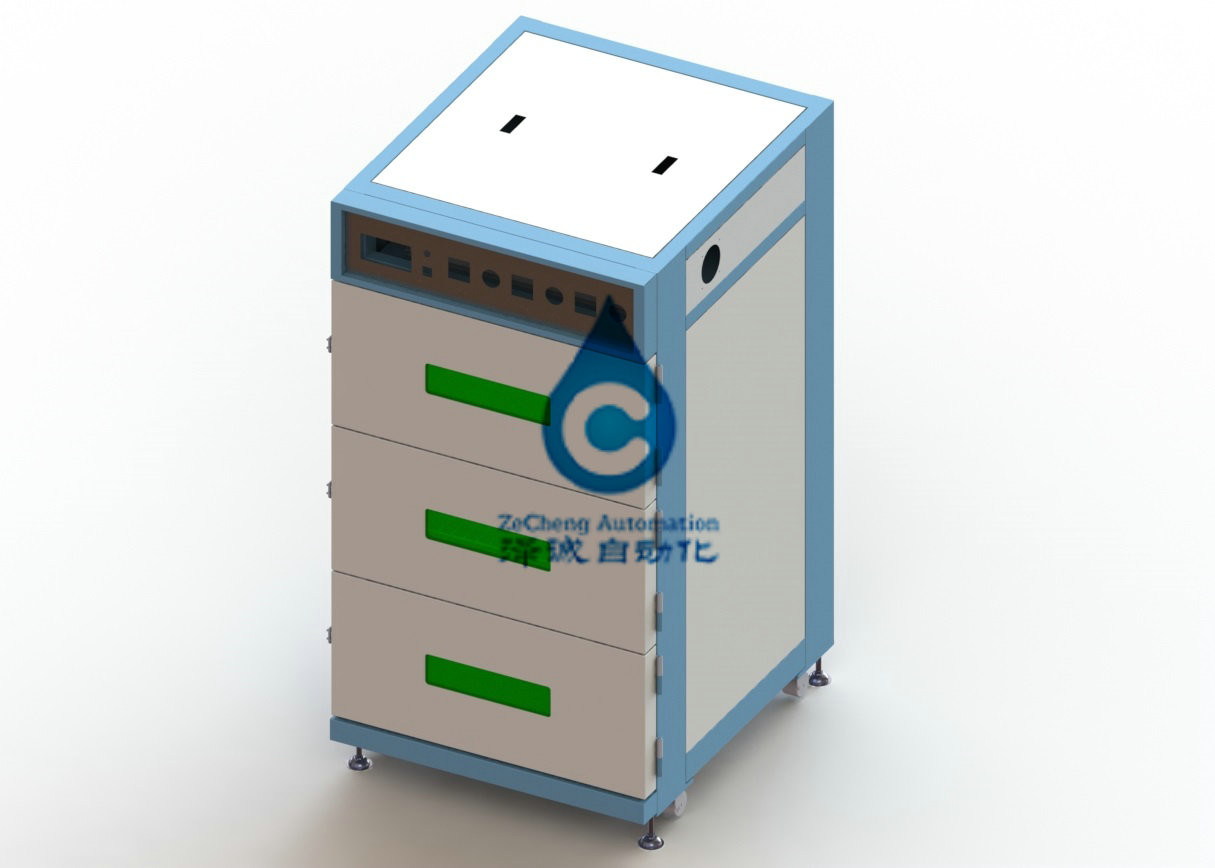

Annexe 2 : schéma de principe de l'équipement (côté de plan 1 de l'armoire électrique, du fan à l'arrière de l'équipement)
Spécifications de réservoir : 660 (largeur) ×750 (profondeur) ×330 (taille) millimètre
Dimensions : 1280 x 1140 x 1900 millimètres.
