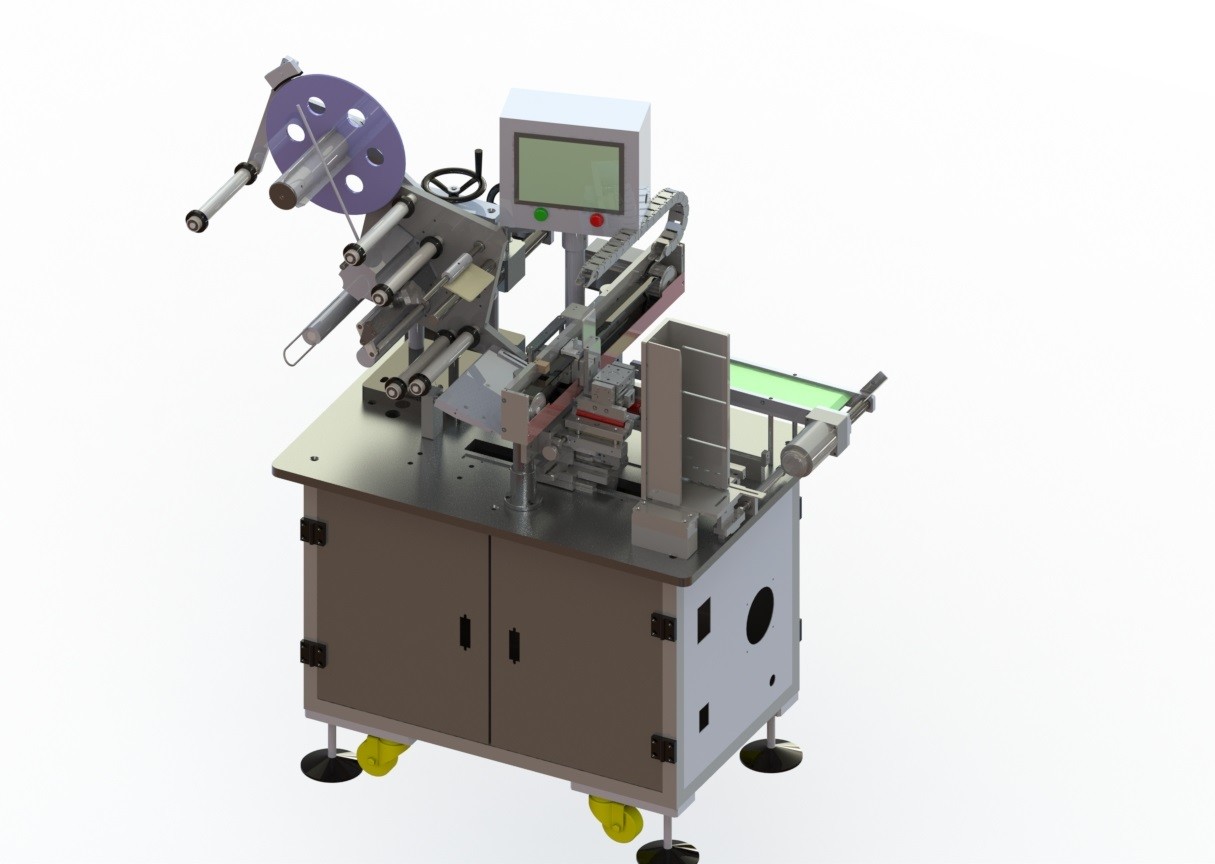

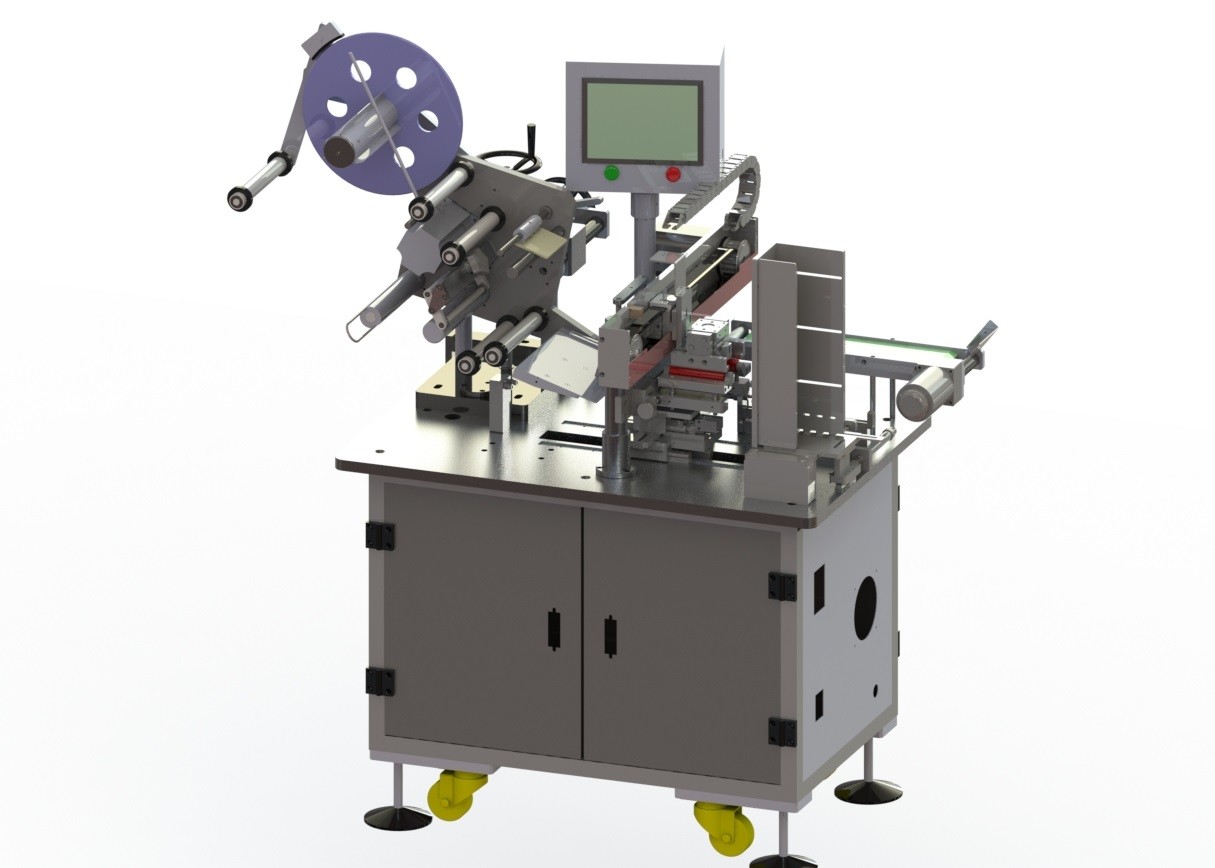

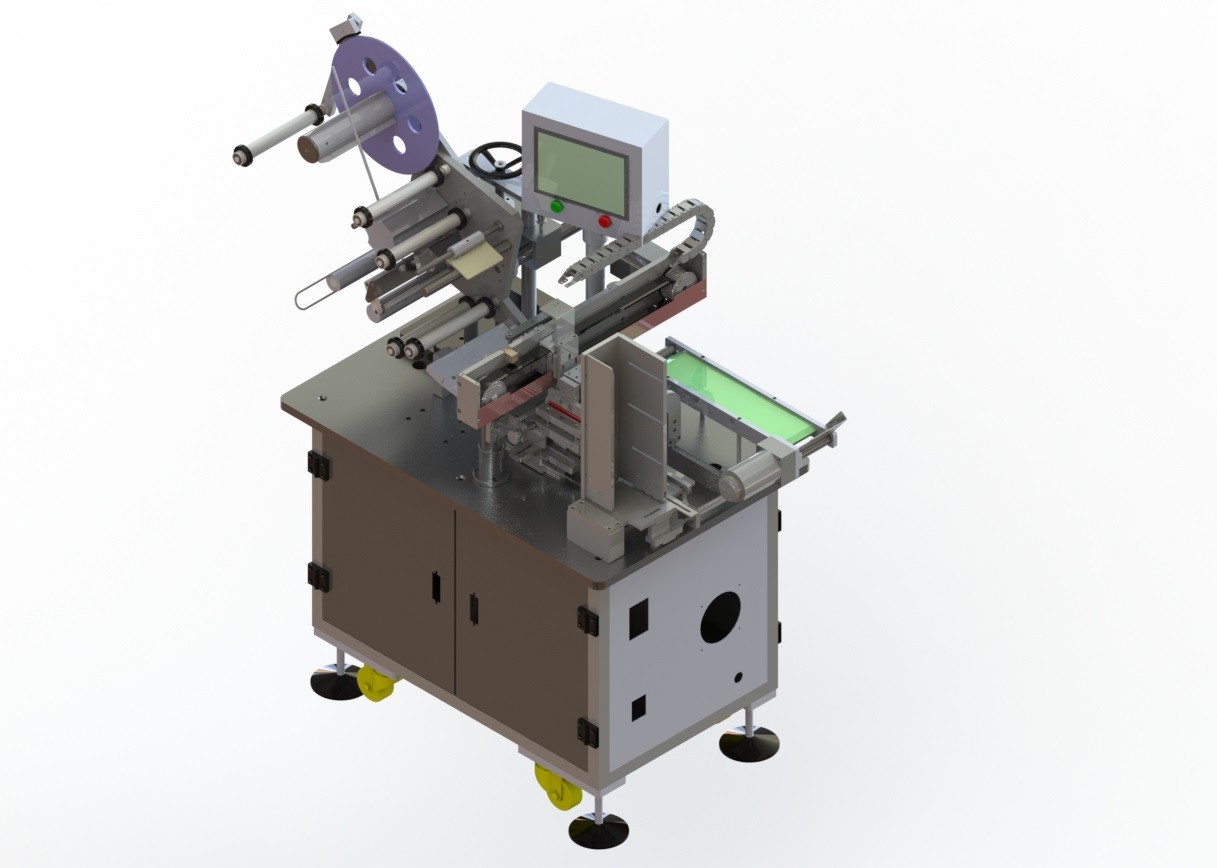

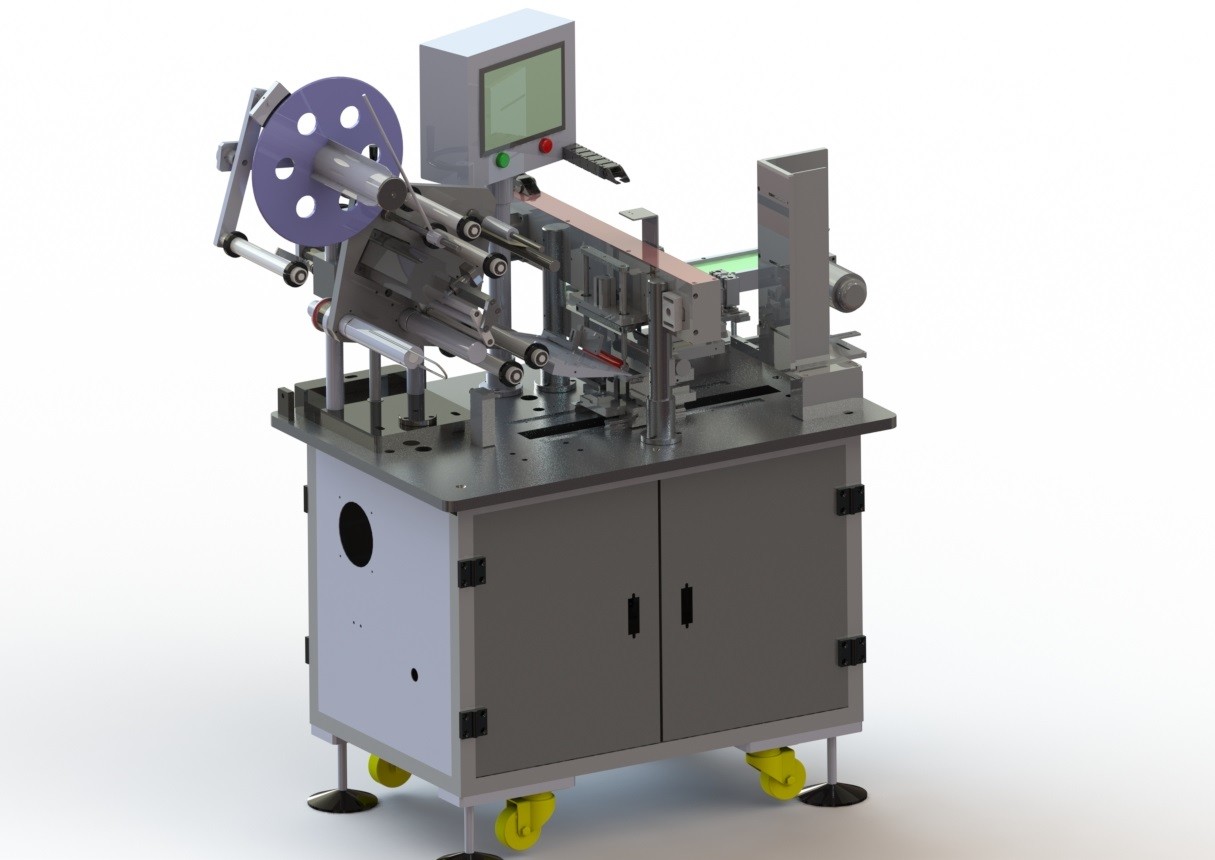

chaîne de montage de paquet de la batterie 2KW machine à étiquettes de caisse de batterie de Digital de téléphone portable
1, le profil
Ce dispositif est principalement utilisé pour la coquille de batterie de téléphone portable marquant, qui peut effectivement résoudre le problème de la position de étiquetage manuelle inexacte et de la basse efficacité.
Caractéristiques --- le label adopte la bobine alimentant, déroulant automatique, dépouillant automatique du label, recevant automatique du papier pour étiquettes, plaçant manuel de batterie, l'aspiration de manipulateur et le libération de la batterie, emballage automatique de la coquille entière de batterie, masquer automatique.
-- rendement élevé : 10 PCS/min.
3, pour s'adapter aux caractéristiques
3,1 objets adaptatifs
La taille de batterie
| W (millimètre) | L (millimètre) | H (millimètre) |
| 35-55 | 40-70 | 2-10 |
3,2 paramètres techniques de l'équipement
|
Caractéristiques Article |
ZAB01C-00 | |
|
Paramètres techniques |
Efficacité (page par minute) | 10 |
| Gamme réglable de largeur de montage | ±5mm (réglable ou remplaçable) | |
| Système d'air comprimé | O.4-0.6MPa | |
| Toute la puissance (kilowatt) | 2 | |
| Puissance fonctionnante normale (kilowatt) | 1,7 | |
4, caractéristiques mécaniques
le dispositif de systemThe de 4,1 supports adopte le cadre en aluminium de profil, le substrat adopte 20mm plat épais de plaque d'acier ou d'aluminium, et la surface est plaquée.
le label automatique de systemThe de déroulement du label 4,2 dans le matériel de petit pain se déroulent, plat de frottement pour maintenir la tension, la taille maximum du matériel 350mm de petit pain.
le chef de rebobinage de papier d'isolement de systemThe de papier pour étiquettes 4,3 est manuellement coincé dans la fente, le moteur servo conduit la roue d'entraînement pour tirer le papier d'isolement en avant, le senseur détecte le label et les arrêts, alors que la roue de frottement conduit l'axe de serrage pour serrer le papier d'isolement.
4,4 marquent le label de dépouillement de systemThe dans la commande de moteur de rebobinage, par la strip-teaseuse, le label seront enlevés.
de batterie 4,5 de positionnement l'endroit systemManually la batterie dans la plaque guide, poussent la batterie en avant à leur tour, et poussent la batterie dans la position de positionnement.
le manipulateur de étiquetage du systemThe 4,6 sera bonne aspiration placée de batterie, placée sur le label, les deux côtés de la hausse de étiquetage de mécanisme, le label sera apposé au label, l'avant de la hausse de étiquetage de mécanisme, l'avant du label sera fixé à la batterie, et finalement le mécanisme de étiquetage derrière la hausse, le label sera bon.
le manipulateur de systemThe de 4,7 manipulateurs collera le grand côté de la batterie pour reprendre, en même temps déplacer à gauche et à droite le label des deux côtés du fond. Placez la batterie collée sur la bande de conveyeur.
opération fonctionnante d'écran du systemTouch 4,8. Il y a puissance, arrêt d'urgence, manuel, bouton automatique.
la machine de panelThe de 4,9 contrôles est équipée du conseil électrique indépendant, le commutateur de fuite, l'alimentation d'énergie de stabilité de C.C et tous autres composants de circuit de puissance, PLC de contrôle, relais, dispositif de contrôle de moteur, etc. Et connexion externe, utilisant les connecteurs et la table des terminaux. Le plafond du cable électrique est partiellement perforé. Des câbles et les conduits d'air entre l'autre équipement sont câblés et sifflés ci-dessous.
5, mediumPlease d'énergie fournissent le milieu suivant d'énergie
alimentation de l'énergie 5,1
changement 5.1.1 instantané de counterphase de la tension AC220V± 10%
5.1.2, fréquence 50 hertz + 1 hertz
air 5,2
5.2.1 pression 0.5mpa
5.2.2, capacité de minute de 5 lper
6, dispositif environnemental de conditionsThe peuvent fonctionner sans barrière dans les conditions environnementales suivantes.
les 6,1 températures la température dynamique sont la température 5-35℃Storage : 0-40℃
6.2. Humidité 30-80% mais aucune condensation.
