Équipement de production de batterie de scelleur de vide pour la batterie au lithium de polymère de Bluetooth Digital
1, profil d'équipement :
introduction 1,1 aux fonctions et aux principes de dispositif :
Fonctions principales de l'équipement : perforation, dégazéification sous vide, pré-cachetage secondaire.
La machine de fermeture sous-vide convient à la dégazéification sous vide et aux processus secondaires de thermocollage après activation de batterie au lithium de conditionnement souple de polymère de bluetooth, de batterie au lithium numérique de conditionnement souple de polymère et de batterie au lithium cylindrique de conditionnement souple de polymère.
écoulement d'opération de l'équipement 1,2 : Ce dispositif est une machine de cachetage d'aspiration de vide, qui utilisation principal pour extraire le gaz laissé dans la ceinture d'airbag après l'électrolyse de batterie dans l'état de vide, perforent la ceinture d'airbag, extraient le gaz, et puis utilisent la tête supérieure et inférieure de la pièce de chambre pour sceller le côté entre la ceinture d'airbag et la batterie, afin de réaliser le but fonctionnant.

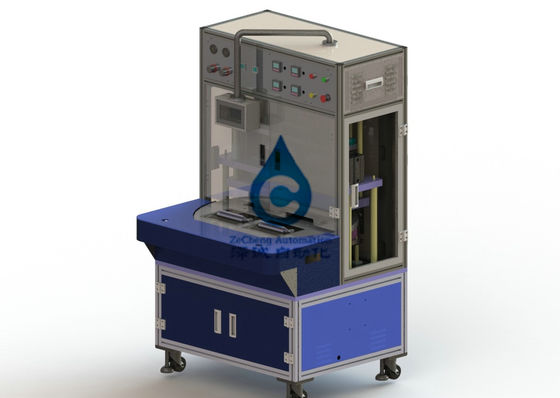

structure 1,3 globale (avec des dessins)
2. Matériaux entrants et spécifications produit appropriés pour l'équipement
2,1 taille et spécifications de matériaux entrants
2.1.1 spécifications produit applicables :
|
Modèle |
W (millimètre) |
L (millimètre) |
H |
|
ZEAA08A |
20-50 |
30-70 |
2-8 |
Produit de contrôle de réception : batterie carrée CP243238 de polymère
2.1.2 les conditions spécifiques
|
NON. |
Article |
paramètre |
|
1 |
Largeur de bord |
3-10mm |
|
2 |
Gamme de temps d'encapsulation |
2-3S |
|
3 |
Épaisseur latérale de cachetage |
0.19-0.3mm (peut être placé) |
3. Paramètres techniques de l'équipement
taux de 3,1 qualifications de produits d'équipement : ≥97% (seulement mauvais produits provoqués par la machine)
3,2 productivités/vitesse d'équipement : 15PPM dépend du temps de thermocollage
taux de panne d'équipement 3,3 ≤5% (échec provoqué par l'équipement seulement)
équipement 3,4 électrique : tension 220V±10%, AC/10A actuel, puissance monophasée 2000W
air comprimé 3,5 : pression/écoulement 0.4-0.6Mp/0.3l /min
vide 3,6 : pression et écoulement 0.4-0.6Mp/0.3L/min
3,7 poids : le rapport du poids total au secteur porteur de 400Kg ≤500kg/M2
4 : configuration et norme générales d'équipement
4,1 la couleur d'aspect de l'équipement seront sujets au plat de couleur fourni par la partie A.
4,2 10MM de mesure du mur externe de la machine, le bruit du ≤ 80db d'équipement.
4,3 l'équipement est conformes aux normes de sécurité du mécanique et le matériel électrique appropriés de l'état et tous normes de sécurité et des conditions de la société d'acheteur.
4,4 le manuel d'exploitation de Chinois et le manuel d'entretien du matériel sont joints.
le diagramme de contrôle 4,5 électrique, le diagramme de contrôle pneumatique, les spécifications des pièces achetées, le code source et d'autres matériaux de la machine seront fournis aléatoirement.
