Machine de soudure de recourbement automatique d'équipement de production de batterie de nickel de fer

Machine de soudure de recourbement automatique d'équipement de production de batterie de nickel de fer

1. Impératifs techniques pour le conducteur de recourbement de plat

1.1. L'équipement est relié à l'appareil à souder du groupe de poteau, et sa vitesse de soudure et match de contrôle d'équipement avec l'appareil à souder du groupe de poteau, afin de réaliser la flexion du plat et du plat avant la soudure du groupe de poteau, et le plat soit automatiquement envoyée à l'appareil à souder, et des points convexes ne seront pas endommagés après que le plat soit plié. L'équipement a un niveau élevé de l'opération d'automation, stable et fiable, et peut répondre aux exigences de la production continue de 24 heures.

1.2. Déroulement des opérations : La station de alimentation mise artificielle de plat (alimentant une station trois, mettez le poids différent du plat) et les commandes de moteur la vis seront la première station du plat jusqu'à l'emplacement spécifique et le cylindre de alimentation de manipulateur électro-aimant, absorber les hausses de plat - protection de alimentation de cylindre de manipulateur au guide - plat à la chute sur le rail de guide, en donnant le mécanisme à la plaque de pression aux composants de moule de cylindre et le positionnement - meurent vers le bas le plat renforcé de plat même se pliant à donner le mécanisme pliant le bon plat lancera, en même temps alimentant le manipulateur pour sortir un morceau de plat sous la première station aux composants de moule à la répétition du plat dans le moule, jusqu'à ce que vous prennent la plaque minéralogique réglée de première station et le manipulateur de alimentation dans le deuxième emplacement pour sortir le plat aux composants de moule à la répétition du plat dans le moule, jusqu'à ce que vous obligiez à la deuxième station la plaque minéralogique réglée et le manipulateur de alimentation dans la troisième station à sortir le plat aux composants de moule à la répétition du plat dans le moule, jusqu'à ce que vous obteniez à la troisième station le nombre réglé de plat au plat dans le cylindre de secousse de station de secousse en même temps, tourniez 90 degrés au plat les composants que mobiles renversera le plat, composant de alimentation de plat aux soudures - cycle à leur tour.

1.3. Modèle et spécifications de produit : (unité : millimètre)

1.4. Efficacité : 12h

1.5. Équipement fiable, bas taux d'entretien, entretien commode et longévité. Appareils électriques, commutateurs, prises équipées du cache anti-poussière.

1.6. Placez manuellement le plat au niveau d'alimentation. Il y a trois stations de chargement avec des plats de différents poids. La distance entre les rails de alimentation est réglable.

1.7. Il y a un réservoir de collection pour la collection de poudre sous les terrains de recouvrement.

1.8. La surface d'opération est proche de la soudeuse de tache pour l'opération facile.

1.9. La pression du cylindre gazeux liquide de propulseur utilisé pour se plier est : 1T.

1.10. Des boutons distincts sont placés à l'interface avec la soudeuse de tache, qui est commode pour le fonctionnement manuel de la protection.

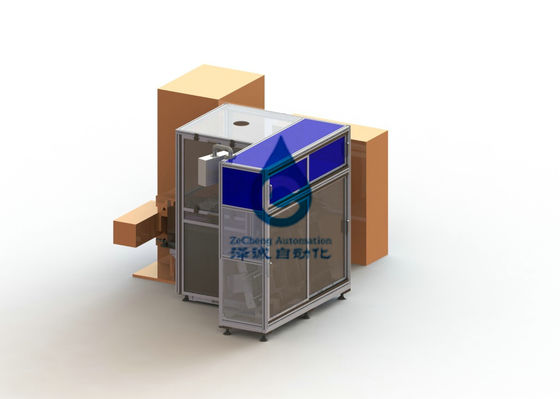

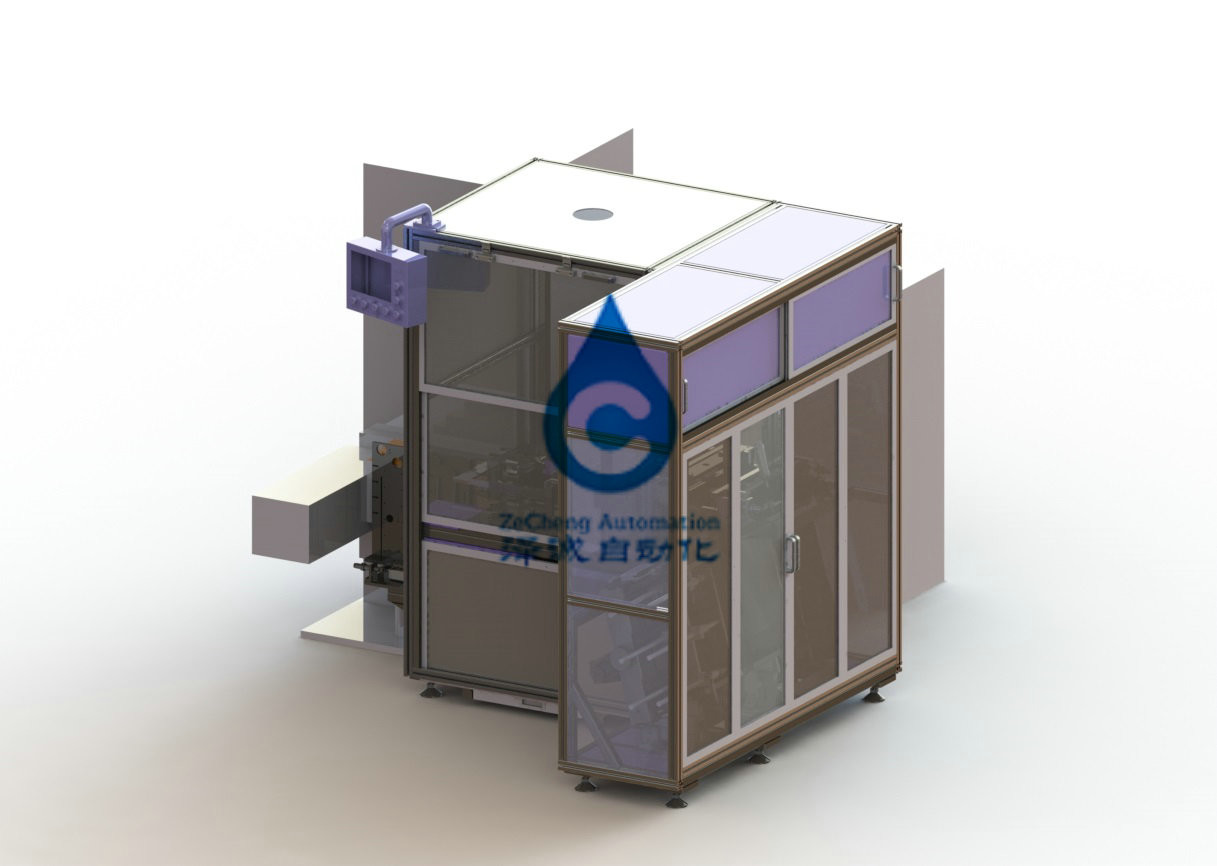

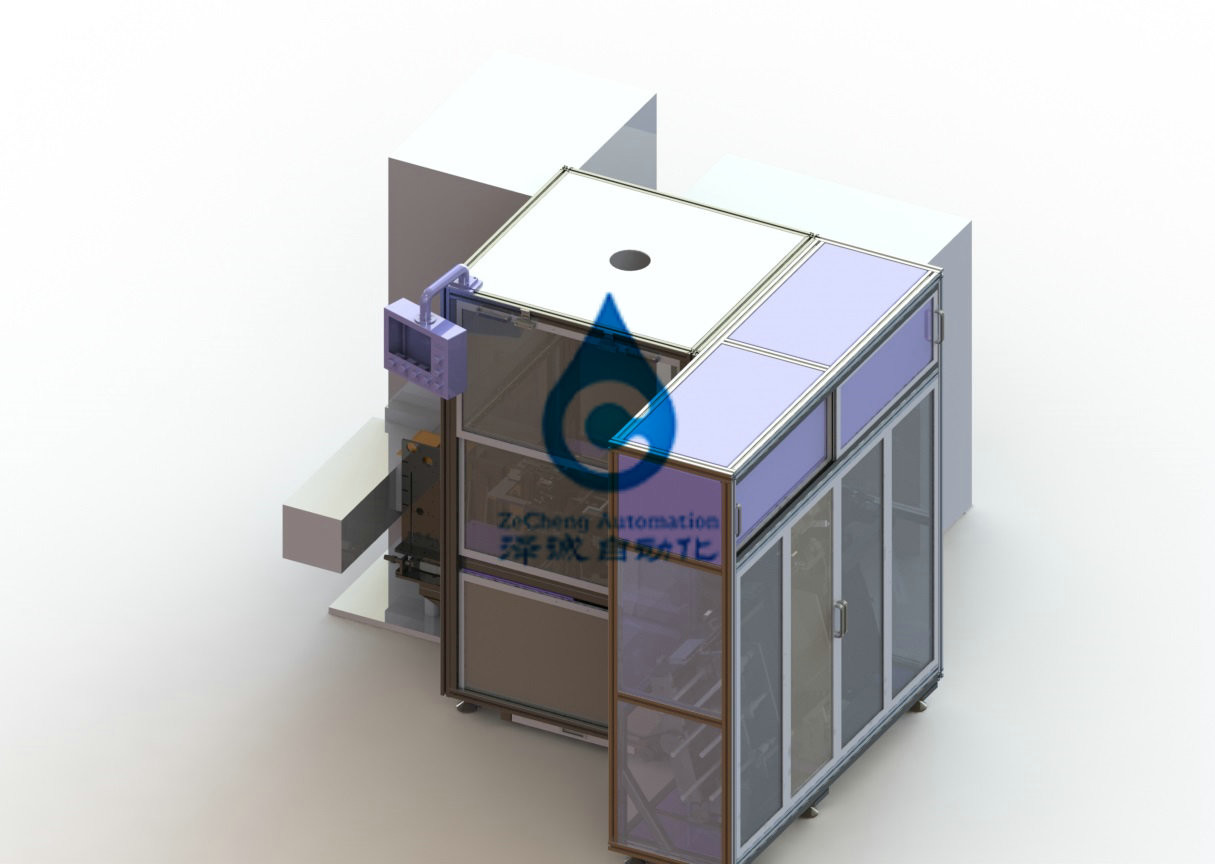

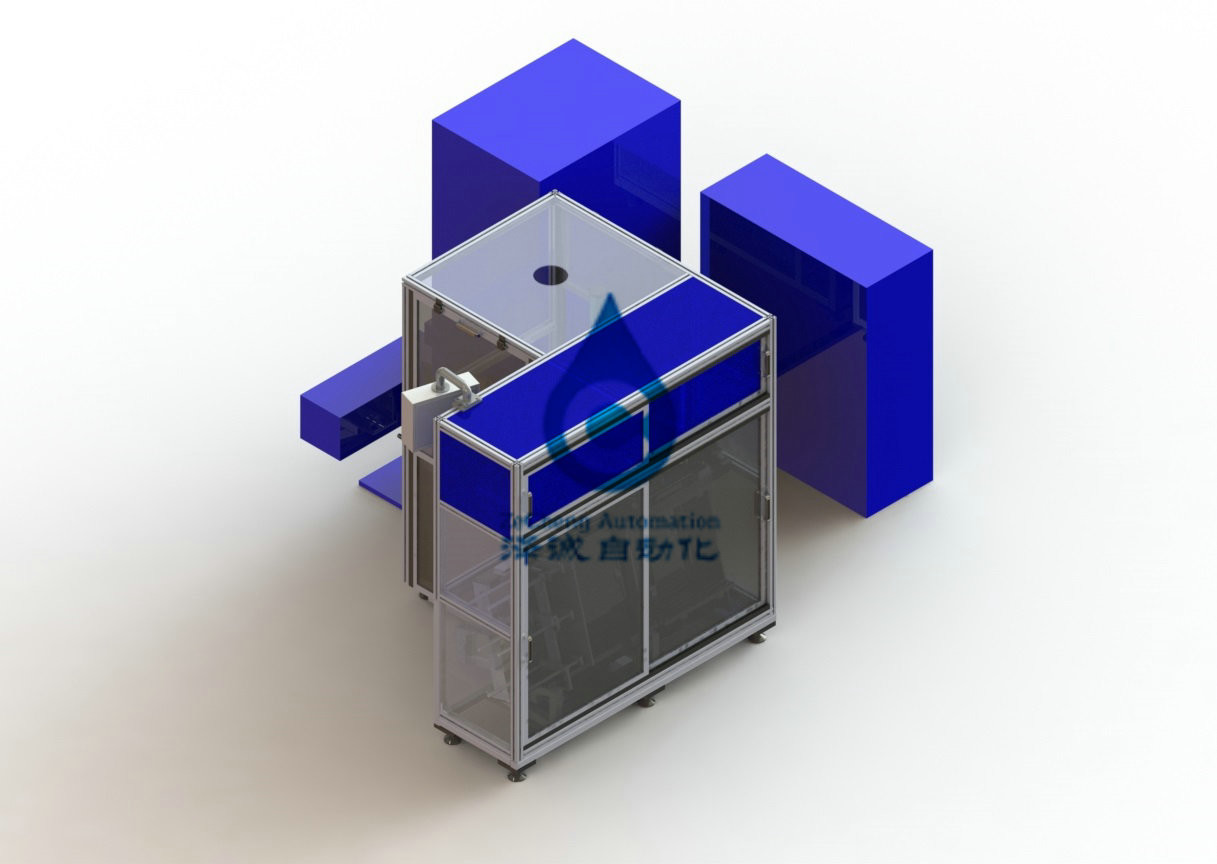

1.11.Generalequipmendawing

2. Accomplissez la description de machine du conducteur de recourbement de plat

2.1. Tableau des composantes principales de l'équipement de recourbement de conducteur de plat

2.2. Paramètres techniques de l'équipement

2.3. Composants principaux d'équipement

2.3.1. Système de vue : fait par la soudure de la place 40x40x3, la surface de la peinture, la couleur principale de l'aspect d'équipement est gsb05-1426-2001

8 PB07 allument (fer) la couleur bleue. Le substrat est plaqué avec la plaque d'acier de 25mm, l'aspect global est beau et la structure est stable.

2.3.2. Système de couverture : par la section en aluminium de la place 40*40, le plexiglass de plat de porte est clair en verre, utilisation à travers la porte coulissante et la manière de porte coulissante à gauche et à droite, au-dessus d'un cabine de stockage

2.3.3. Système de alimentation : il y a trois stations avec des plats de poids différent. Selon les conditions technologiques quand les trois points sur un écran tactile ont placé chaque quantité de alimentation de poste de travail, de la première station a commencé à prendre le matériel, prend la première installation de station et prend en principe alors le deuxième emplacement, le nombre de a cherché à un deuxième emplacement la quantité réglée et puis prend la troisième station, après la troisième station prennent la soudure complète de plat, ainsi cycle. Chaque fois qu'un plat est emporté, conduit par la vis de moteur, le plat restant se lève dans une position, et il y a un dispositif d'alarme quand il n'y a aucun matériel sur la station. Le nombre de plats pour chaque station peut être placé séparément.

2.3.4. Système de manipulateur de alimentation : il est libre de se déplacer sur trois stations pour prendre des matériaux. Le mouvement dans la direction de X est principalement conduit par la vis sans fin par le moteur, et le mouvement dans la direction de Y est accompli par deux cylindres.

2.3.5. Système de alimentation : responsable d'envoyer le plat sur la voie à chaque station jusqu'au composant s'inversant, principalement composé de composant d'ajustement de voie et de composant de contrôle d'alimentation. L'ajustement de voie est employé pour ajuster la largeur de la voie.

2.3.6. Système de recourbement de moule : quand le plat est poussé à la station de moule, le plat est placé par le crochet de poteau plaçant le cylindre, le cylindre gazeux liquide de propulseur est abaissé pour plier le crochet de poteau dans 90 degrés, et la pression du cylindre gazeux liquide de propulseur est 1T.

système en blanc de la secousse 2.3.7 : renversez le plat horizontal 90 degrés, sucez le plat du plat de secousse par l'aimant, et poussez le plat de secousse par la secousse de cylindre de secousse il 90 degrés.

2.3.8. Plaquez le système de poussée : après que le plat soit renversé, le plat est poussé à la plaque de maintien du système masquant de secousse par le système de poussée de plat. C'est principalement cylindre composé d'ofpushingknifeand.

2.3.9. Système de transport matériel : la poussée du plat poussant le système, avec le système de transport matériel de plaque de maintien d'électro-aimant sous le déplacement vis-à-vis la plaque de maintien masquant la secousse, entaille entre juste juste pour une épaisseur de plat, le plat poussant le système pour pousser le plat dans le passé, l'électricité d'électro-aimant pour absorber le matériel de plat donnant le système, et puis l'envoie à la station de soudure.

2.3.10. Système de contrôle : la machine est équipée d'un panneau électrique, du commutateur de fuite, de l'alimentation d'énergie de stabilité de C.C et d'autres composants de circuit de puissance, PLC de contrôle, dispositif de contrôle de vanne électromagnétique et ainsi de suite. Et connexion externe, utilisant les connecteurs et la table des terminaux. Le PLC adopte l'omron. Des câbles et les conduits d'air entre l'autre équipement sont câblés et sifflés ci-dessous. Le système de contrôle entier, commutateur, prise, traitement de la poussière d'utilisation de prise, pour empêcher le court-circuit électrique.

2.4. Médias d'énergie

Contre 2.4.1. L'alimentation d'énergie

2.4.1.1. Tension AC380V, monophasé, fréquence 50HZ ; La fluctuation de tension est moins de ±10%.

air 2.4.2

2.4.2.1. Pression 0,4 | 0.6mpa, air comprimé sec propre.

2.4.2.2. Le trafic 30 l/min.

Engagement de coopération

1. Nouvelle promesse d'équipement

Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.

2. Engagement de confidentialité

Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.

3. Engagement de service après-vente

(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;

(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh

(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
