La machine de Taping semi automatique de Polonais Polonais supporte la soudure automatique de ruban adhésif
1. Fonctions de dispositif
L'équipement est principalement utilisé pour la soudure automatique des crochets de poteau et le ruban adhésif automatique, principalement comprenant la machine de soudure ultrasonore, poteau supporte la table rotatoire de placement, les crochets automatiques de poteau, le déroulement de bande, la coupe de bande, le surgeon convenable de bande, le poteau plaçant le mécanisme, le cadre et le système électrique.
2. Conditions de processus de fabrication :
2,1 spécifications produit applicables :
spécifications de 2.1.1 bandes : matériel de bobine, largeur 6~16mm, longueur 20~70mm ; Diamètre de trou intérieur : 76mm, diamètre maximum : 150mm.
taille de 2.1.2 poteaux : largeur 20-70mm, longueur 300-1500mm ;
spécifications 2.1.3 des oreilles de poteau : largeur 2~6mm, longueur 20~60mm ;
2.2. Le dessin adhésif témoin est comme suit :
2,3 conditions spécifiques
2.3.1 appliquent la bande à hautes températures derrière l'oreille de poteau de soudure.
2.3.2 conditions d'exactitude : exactitude de alimentation ±0.5mm, exactitude de soudure ±0.3mm, exactitude adhésive ±0.5mm, exactitude ±0.5mm de contrepoint de répétition ;
efficacité du ruban 2.3.3 adhésif : 20-24 morceaux/minute (liée à la compétence des travailleurs) ;
durée de vie 2.3.4 de coupeur de bande : > 100 000 fois ;
2.3.5 réalisent l'adhésif moyen et l'adhésif principal, la manière adhésive est à travers la pâte.
placement de poteau de 2.3.6 manuels, positionnement automatique et soudure des oreilles de poteau.
2.3.7 placent manuellement le disque de crochet de poteau sur l'axe d'alimentation.
2.3.8 conditions de soudure : à l'aide machine de soudure libre de la puissance du client de la nouvelle (nouveau poteau positif np-c-25-9000, poteau négatif np-c-40-9000), la forme de tache de soudure et la force de soudure sont déterminées par la machine de soudure existante du client.
3. Unité fonctionnelle d'indicateur

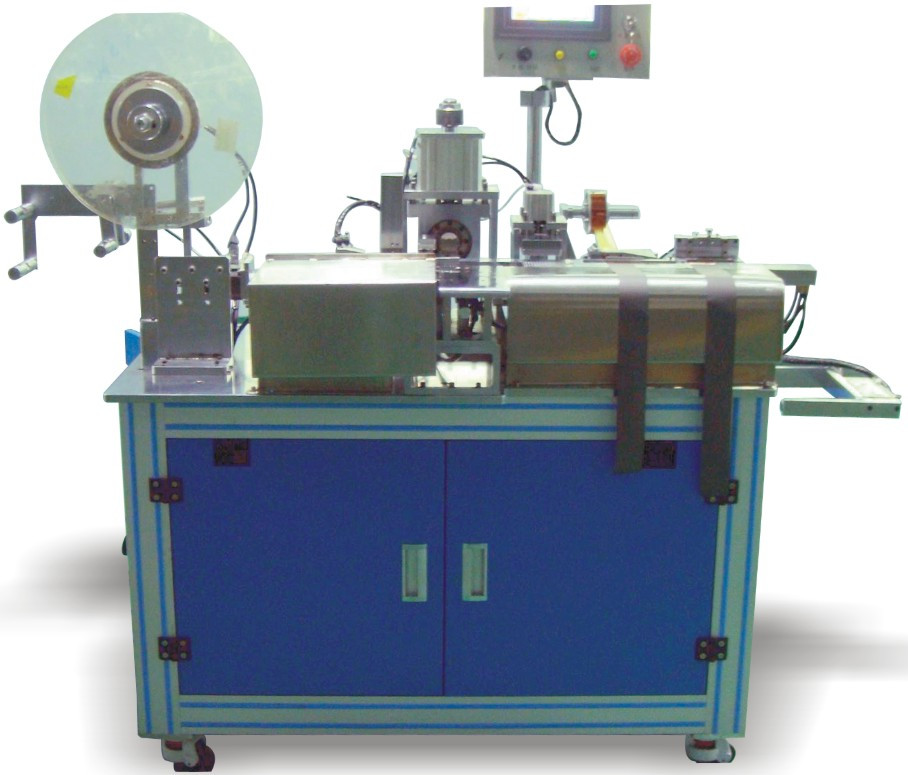

aspect 3,1 de producteur semi-automatique
description de 3,2 composants :
3.2.1 attachent du ruban adhésif à décharger le composant : le ravitaillement rapide est réalisé par l'axe manuel de gonflement. Et avec un mécanisme de positionnement rapide pour assurer la nouvelle bande plaçant rapidement.
composant de 3.2.2 tensions : la tension de la roue de frottement est employée pour commander le rebobinage et la décharge de la bobine.
composant de 3.2.3 guides : la ceinture traverse le mécanisme de guide avant d'entrer dans le rouleau de pressing.
composant de 3.2.4 adhésifs : le ruban adhésif est déroulé par le mécanisme de déroulement, matériaux automatiquement de alimentation, et adsorbé sur le surgeon. Quand les morceaux de poteau sont en place, le ruban adhésif est automatiquement appliqué, et le ruban adhésif est appliqué des côtés supérieurs et inférieurs simultanément. Le ruban adhésif moyen et le ruban adhésif principal peuvent être réalisés.
crochet de 3.2.5 poteaux plaçant le composant : le travailleur installera le disque de crochet de poteau sur l'axe de positionnement, et le crochet de poteau sera équipé d'un dispositif de alimentation automatique.
ensemble de alimentation de crochet de 3.2.6 poteaux : le moteur servo conduit la vis de boule pour tourner, conduit le crochet de poteau pour introduire dans la longueur fixe, et l'a découpé.
poteau 3.2.7 plaçant le composant : le travailleur place le poteau dans le mécanisme de positionnement pour le positionnement, le surgeon de vide absorbe automatiquement le poteau et l'envoie automatiquement à la station de soudure pour la soudure automatique.
3.2.8 composants de soudure : après que les crochets de poteau soient envoyés à la position de soudure, la machine de soudure soudera automatiquement les crochets de poteau et les plats de poteau (fournis par le client de machine de soudure). Peut souder l'oreille moyenne de poteau d'oreille et de tête de poteau.
film 3.2.9 recevant le composant : après que l'électrode soit soudée, le surgeon mettra automatiquement l'électrode sur la tige de réception matérielle.
3.2.10 composants électriques : Contrôle de PLC. Opération d'écran tactile.
4. Conditions ambiantes de site
4,1 températures ambiantes : 0 | 40℃ ;
hygrométrie 4,2 : 20-90% RHÉSUS ;
alimentation de l'énergie 4,3 : 220V monophasé, 50Hz ; Gamme de fluctuation de tension : ±10% ;
4,4 aucun gaz corrosif, liquide ou gaz explosif sur le site.
air comprimé 4,5 : 5 | 6.5bar, gamme de fluctuation de pression : ±10% ;
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
