Chaîne de montage de paquet de batterie de Supercapacitor machine de cachetage de cannelure de roulement de Shell
Shell - ligne de cannelure de roulement
introduction 1,1 aux fonctions et aux principes de dispositif :
La chaîne de montage automatique se compose de conducteur automatique de coquille, de rouleau automatique de cannelure et de ligne circulaire de convoyeur. Parmi eux, la machine de alimentation de coquille automatique est utilisée pour réaliser les fonctions de nettoyer à l'aspirateur aux deux fins de la cellule nue, du diamètre extérieur formant, du diamètre mesurant, de la formation automatique de l'oreille négative d'électrode, de l'oreille se pliante de poteau, de l'alimentation automatique de la coquille en aluminium, du nettoyage de soufflement et de l'alimentation automatique de coquille. Le laminoir automatique de cannelure est utilisé pour réaliser les fonctions de l'injection automatique d'huile de graissage, le roulement de cannelure et le cachetage de la batterie, et la ligne d'anneau est employée pour réaliser le cycle de logistique de la batterie dans chaque unité de la chaîne de production.

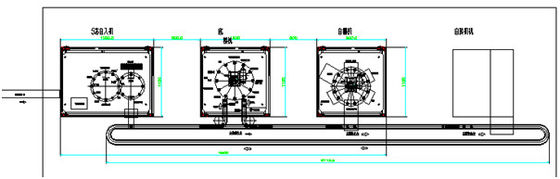

aspect 1,2 global de l'équipement (avec des dessins)
taille 1.2.1 globale : longueur : largeur de 4500mm x : taille de 1200mm x : 1600mm ;
aspect 1.2.2 : le piètement soumis à une contrainte adopte la structure de soudure de place-passage, et le cadre supérieur de cachetage adopte la structure de profil d'alliage d'aluminium, scellée avec du plexiglass ;
interface de 1.2.3 opération : chaque dispositif est équipé d'un écran tactile indépendamment actionné, il est facile utiliser qu'et facile à maintenir ;
1,3 composantes principales de l'équipement
1.3.1 composant pneumatique : Produits de SMC du Japon ;
système de contrôle 1.3.2 électrique : le PLC adopte des produits d'OMRON du Japon, et l'écran tactile adopte des produits d'EVIEW ;
rail de guide 1.3.3 linéaire, vis de boule, incidence linéaire, etc. : Des produits de HAIWIN sont adoptés ;
moteur 1.3.4 servo : des produits de panasonic sont employés ; Moteur pas à pas : utilisant les produits de la société de Sanyo du Japon ;
système de traitement 1.3.5 visuel : Produits de KEYENCE du Japon ;
alimentation d'énergie de soudage par points 1.3.6 : produit 8000A de société de miyaki du Japon ;
diviseur 1.3.7 rotatoire : des produits du de filiale bronzage de Taïwan sont adoptés ;
2. Matériaux entrants et spécifications produit appropriés pour la chaîne de production
gamme de 2,1 spécifications produit que l'équipement peut produire : produits de 35600 séries ;
forme polaire de l'oreille 2,2 : 1 oreille positive ; Une oreille négative d'électrode ; Les oreilles positives et négatives d'électrode devraient être dans l'état vertical quand la batterie est fournie.
2,3 la gamme de tolérance de diamètre de cellules pourront répondre aux exigences du chargement en aluminium automatique de coquille.
Iii. paramètres techniques de l'équipement
taux qualifié par 3,1 de produits d'équipement : ≥95% (en raison de mauvais produits provoqués par la machine)
3,2 capacités d'équipement/vitesse : 32h
taux de panne d'équipement 3,3 : ≤5% (échec provoqué par l'équipement seulement)
équipement 3,4 électrique : tension AC220±10%, puissance 10KW
air comprimé 3,5 : 0.6mpa
la bonne représentation 3,6 ergonomique devrait être réalisée dans la conception de machine ;
l'aluminium 3,7, l'acier inoxydable ou la galvanoplastie sont préférés comme matériaux structurels de la machine ;
Quatre, chaque principe de travail de machine et brève explication
machine de alimentation de la batterie 4,1 automatique
introduction 4.1.1 aux fonctions et aux principes de dispositif :
La machine de alimentation de batterie automatique est un équipement de production complètement automatique, qui est utilisé pour réaliser les fonctions de saisir automatique de 35600 batteries, d'extraction de poussière aux deux extrémités, batterie formant, crochet de cathode plaçant et formant, mesure de diamètre, le crochet de pliage de poteau, la poussière absorbante de coquille alimentante et en aluminium de coquille en aluminium, l'alimentation automatique de batterie et masquer automatique.
La batterie la machine de alimentation de coquille qu'automatique adopte une manière complètement automatique, la batterie est automatiquement entrée dans le poste de travail de la ceinture de traction de pré-ordre par la manière du robot cherchant automatique de saisir et la charge, l'alimentation de coquille de batterie adopte la manière de l'empilement de silo, l'identification automatique du positif et le négatif.
écoulement d'action de l'équipement 4.2.2
Le cordon pour envoyer des batteries à la station d'alimentation automatique - robots de cueillette voulez les batteries cherchant et le positionnement du montage est mis dans le cadran rotatoire aux batteries pour extraire automatiquement la poussière, les chirurgiens cosmétiques pour faire les batteries en plastique et le diamètre de cellules d'essai - automatique pour sarcler les batteries non qualifiées - rotation de positionneur et le positionnement de l'oreille de poteau négatif d'oreille remodelant l'organisation du plastique d'oreille de deux poteaux - recourbement automatique sur l'oreille d'anode - identification automatique en aluminium d'alimentation automatique de coquille (direction positive et négative) et coquille en aluminium automatiquement dans le petit cadran plaçant le montage à l'extraction de poussière en aluminium de coquille, batteries, coquille en aluminium de chargement automatique - manipulateur de rotation sous chercher de batterie tournent 180 ° dans le montage de la ligne et l'électricité de convoyeur la piscine est transportée à la station d'afterwork suivant la ligne de convoyeur.
composition 4.1.3 des composantes principales
robot de remplissage de 4.1.3.1 de cellule électrique : le robot de 4 DOF est utilisé pour réaliser le remplissage automatique de la cellule électrique.
système de alimentation automatique de 4.1.3.2 de la coquille en aluminium : elle se compose de poubelle de stockage, de dispositif avant et arrière rotatoire de mécanisme d'alimentation, de moteur, de réducteur, de coquille en aluminium de détection, etc., qui est employé pour réaliser l'alimentation automatique de la coquille d'aluminium de batterie.
cadran rotatoire de station de 4.1.3.3 12 : 1 réglé, se composant du moteur, le réducteur, 12 postent le diviseur rotatoire, l'embrayage électromagnétique, plaçant le gabarit, le disque d'indexation de 12 stations, etc., sont employés pour réaliser la transmission de positionnement et maintenant de batterie et tournante à chaque station.
cadran rotatoire de six-station de 4.1.3.4 : un réglé, se composant du moteur, du réducteur, du diviseur rotatoire de six-station, plaçant le gabarit, divisant le plat, etc., est employé pour la transmission de coquille de batterie et l'ensemble de cellules de batterie.
batterie de 4.1.3.5 formant la station : elle se compose de manipulateur de remplissage, main de fixage pour la batterie formant, et senseur, etc. de détection, qui est employé pour saisir la batterie de la ligne de transmission, former le diamètre extérieur de la batterie après enroulement, et détecter le diamètre extérieur de la batterie.
4.1.3.6 plaçant la station de l'oreille négative d'électrode : elle se compose de dispositif tournant automatique et de mécanisme de détection de position de l'oreille d'électrode, etc. négatifs, qui est employé pour réaliser le positionnement de l'oreille négative d'électrode de la cellule électrique.
oreille négative de 4.1.3.7 formant la station : elle se compose de mécanisme de formation de fixage et de capteur de détection, qui sont utilisés pour former deux oreilles négatives respectivement.
station de recourbement automatique de 4.1.3.8 de crochet négatif : il se compose de cellule électrique plaçant le mécanisme et 2 mécanismes de recourbement automatiques de crochet négatif, qui est employé pour réaliser le recourbement automatique du crochet négatif.
station de charge de 4.1.3.9 de cellule électrique : elle se compose de coquille en aluminium plaçant le mécanisme, le mécanisme de remplissage automatique de la cellule électrique, le capteur de détection, etc., qui est employé pour réaliser le remplissage automatique de la cellule électrique.
station de décharge rotatoire de batterie de 4.1.3.10 : elle se compose de saisir le manipulateur tournant, etc., qui est employé pour réaliser la cellule de batterie à renverser verticalement de la bouche au fond après avoir été chargé dans la coquille en aluminium et pour mettre dans la base de batterie de la ligne de transport circulaire.
laminoir automatique de la fente 4,3
introduction 4.3.1 aux fonctions et aux principes de dispositif :
Ce laminoir automatique de cannelure est un équipement de production complètement automatique, qui est utilisé pour réaliser le roulement automatique de cannelure de la batterie 35600 cylindrique. La précision dimensionnelle de la cannelure est comme suit (elle peut être modifiée et ajustée selon la coquille de batterie et le chapeau réels de la partie a) :

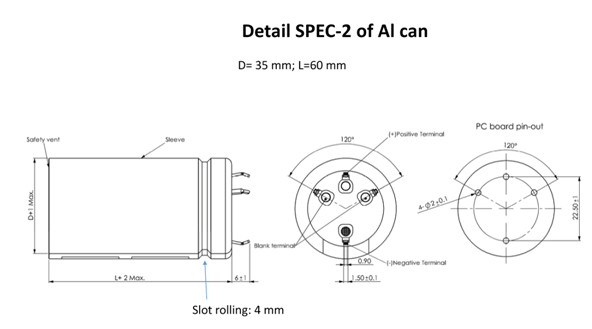

Taille de fente de petit pain
Avec la base de la batterie avec la ligne de transport, par la batterie de manipulateur de rotation cherchant dans le cadran rotatoire plaçant le montage (2 a), le disque de division est faits pour chaque emplacement sur le travail suivant : l'injection automatique de coquille de batterie, cannelure automatique de petit pain, vide sucent la poussière et la détection après que roulant la coquille en aluminium de cannelure pour voir s'il y a n'importe quels rupture, court-circuit, détection automatique dans le revêtement de paroi cellulaire, coupe automatique, etc. Après que la cannelure de roulement soit accomplie, la batterie est transportée avec la ligne de convoyeur d'anneau, et la batterie est manuellement sortie de la base et mise dans le disque rotatif.
écoulement d'action de 4.3.2 dispositifs
Avec la batterie de châssis avec la ligne de convoyeur à la roue et alimentez une batterie rotatoire de manipulateur cherchant et la roue d'intérieur plaçant le montage 2 (1) - > batterie avec et sans le jet automatique de coquille de détection et de batterie - cannelure automatique de petit pain - nettoyez à l'aspirateur l'essai absorbant de vide cassé par coquille de la poussière et de batterie - > essai de court-circuit de batterie au revêtement de paroi cellulaire, masquer automatique.
composition 4.3.3 des composantes principales
cadran rotatoire de six-station de 4.3.3.1 : il se compose de moteur, de réducteur, de diviseur rotatoire de six-station, d'embrayage électromagnétique, de gabarit de positionnement et de six-station divisant le cadran, etc., qui est employé pour réaliser le positionnement et le fixage de la batterie et la transmission tournante à chaque station.
4.3.3.2 tournant le manipulateur de alimentation (inférieur) supérieur : il se compose de 180° à deux positions échangeant le mécanisme de rotation, le mécanisme mobile supérieur et inférieur, le doigt pneumatique, la batterie plaçant le montage, le capteur de détection, etc., qui est employé pour réaliser l'alimentation et la décharge automatiques de la batterie de la ligne de transport au laminoir de cannelure.
détection de chargement de batterie de 4.3.3.3 et station automatique d'injection d'huile : elle se compose de capteur de détection, de dispositif automatique d'injection d'huile, de parenthèse fixe, etc., qui est employé pour vérifier s'il y a n'importe quels chargement de batterie et injection d'huile de graissage sur la surface de la coquille de batterie pour réduire le frottement de la fraise-mère sur la coquille de batterie pendant la cannelure de roulement.
station automatique de cannelure de roulement de 4.3.3.4 : elle se compose de mécanisme de levage élastique de batterie, plaçant le mécanisme, le mandrin de guidage, le chef tournant d'outil, le mécanisme d'alimentation de type came et le mécanisme de -pressing pour réaliser la cannelure automatique de roulement de la batterie.
la poussière et l'aluminium d'aspiration de vide de 4.3.3.5 écossent la station de détection de dommages : elle se compose à travers de mécanisme de mouvement, de mécanisme d'aspiration de vide, de mécanisme de détection de vide, etc., qui est employé pour l'extraction de poussière à partir du mur intérieur de la batterie après roulement de la cannelure et de la détection des dommages en aluminium de coquille.
station d'essai d'isolation de 4.3.3.6 : elle se compose à travers de sonde de mouvement, de capteur de détection, d'appareil de contrôle d'isolation, etc.
position de collage automatique de 4.3.3.7 : elle se compose de mécanisme de mouvement d'up-down, mécanisme tournant de mouvement et système, etc. de collage, qui est employé pour réaliser le collage automatique du mur intérieur de la batterie.
ligne annulaire du convoyeur 4,4
Cette ligne de transmission est employée pour réaliser la circulation de la batterie (installée dans le châssis) dans chaque station de la chaîne de production. La station correspondante est équipée du mécanisme d'arrêt-arrêt et du mécanisme d'alimentation. La batterie accomplie par la cannelure de roulement est chargée dans le plateau de chiffre d'affaires par le manipulateur de alimentation.
Cinq : configuration et norme générales d'équipement
couleur de 5,1 dispositifs : le panneau de couleur régnera
5,2 10MM de mesure du mur externe de la machine, le bruit du ≤ 80db d'équipement
5,3 l'équipement est conformes aux normes de sécurité de mécanique approprié et matériel électrique de l'état et toutes les normes de sécurité et conditions exigés par le code de sécurité de la partie A.
5,4 le manuel d'exploitation de Chinois et le manuel d'entretien du matériel sont joints.
le diagramme de contrôle 5,5 électrique, le diagramme de contrôle pneumatique, les spécifications des pièces achetées, le code source et d'autres matériaux de la machine seront fournis aléatoirement.
5,6 le vendeur fourniront à l'acheteur la liste et les dessins de diverses pièces pour le remplacement des variétés.
5,7 parts de port sont fixées à l'équipement :
5,8 fournissent une liste de parties vulnérables, y compris le nom, le nombre d'unités, les spécifications, le modèle ou le dessin, marque, prévue la vie et toute autre information.
Vi. Conditions d'environnement de fonctionnement d'équipement
6,1 poids d'équipement : au sujet de 600Kg ; Taille d'équipement : taille de × de largeur de × de longueur = 2100mm×1300mm×1540mm ;
6.2. Température ambiante : déterminé par l'environnement de l'atelier de la partie a ;
6,3 commandent l'alimentation d'énergie : 220V monophasé, 50HZ, gamme de fluctuation de la tension 5KVA : + 10%-10% ;
6.4. Air comprimé : après séchage, stabilisation de filtration et de pression : la pression de débouché est plus grande que 5.0kg/cm2 ;
6,5 font la fête a s'assureront que l'air sur le site est sans difficulté ;
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
