I. profil d'équipement :

1 aperçu

Cette machine est particulièrement conçue pour le revêtement de la coquille de cellules de batterie. Il convient aux produits carrés de cellules de batterie pour couvrir de cercle de colle.

processus 1,1 de collage : après collage, la couverture 0.5mm d'isolation de batterie se développe sur le bord supérieur de la bande ; On l'exige que le cachetage devrait être étroitement adapté sans levage, voient svp la figure suivante pour des détails :

1,2 le modèle de la batterie adaptative est comme suit : la machine de collage devrait pouvoir accomplir deux modèles (42173255), se rapportent à la figure suivante pour des détails.

1,2 la déviation d'exactitude du collage de film est ≤0.5mm (si l'exactitude du matériel entrant de la batterie est qualifiée). Il n'y a aucune ride et aucune bulles évidentes sur la surface du film collant la batterie (le diamètre d'une bulle simple est <2mm>

battement de 1,3 productions : 17h applicable à tous les types de batteries).

1,4 l'équipement seront actionnés par une personne et peuvent seul être employés ou reliés à la canalisation.

2. Paramètres de processus et déroulement des opérations

2,1 paramètres techniques principaux

composition en équipement 3

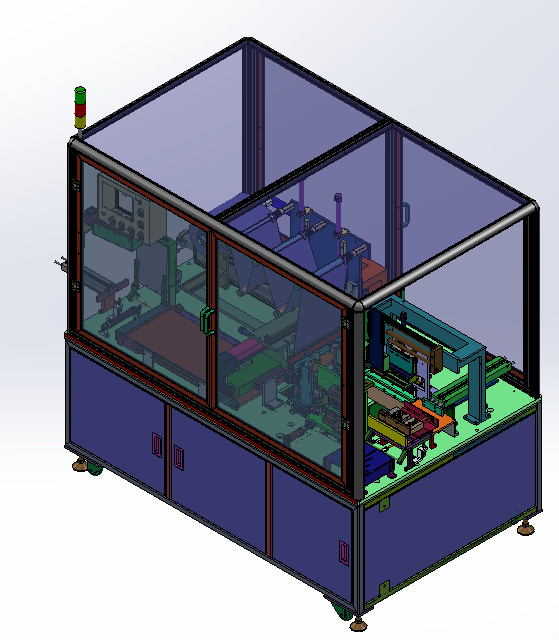

3,1 la composition est montrés ci-dessous

description de structure de 3,2 canalisations

composant 3.2.1 de alimentation : le mécanisme de positionnement initial pour l'alimentation. La batterie en aluminium est placée sur le mécanisme d'alimentation manuellement. Le bloc de positionnement est fait de plastique de POM pour protéger la batterie contre l'abrasion.

composant 3.2.2 de positionnement : le mécanisme pour le positionnement précis de la batterie en aluminium avant la stratification, et le moteur servo conduit le plat de traction pour pousser la batterie dans une position précise.

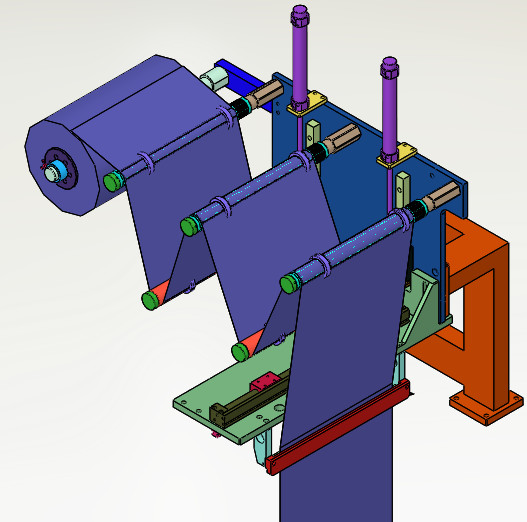

ensemble de 3.2.3 adhésifs : placez manuellement le ruban adhésif dans la bobine à fixer, maintenez le cylindre pour serrer le ruban adhésif, le mécanisme adhésif d'ouverture pour ouvrir le ruban adhésif, et le cylindre rodless pour conduire la lame pour découper le ruban adhésif.

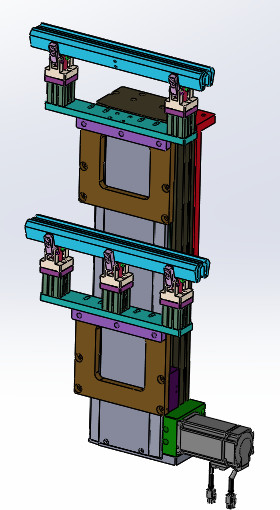

assemblée 3.2.4 de traction adhésive : le moteur servo conduit la mâchoire de serrage pour se relever, et le ruban adhésif est maintenu vers le bas pour tirer le ruban adhésif hors de la longueur d'ensemble.

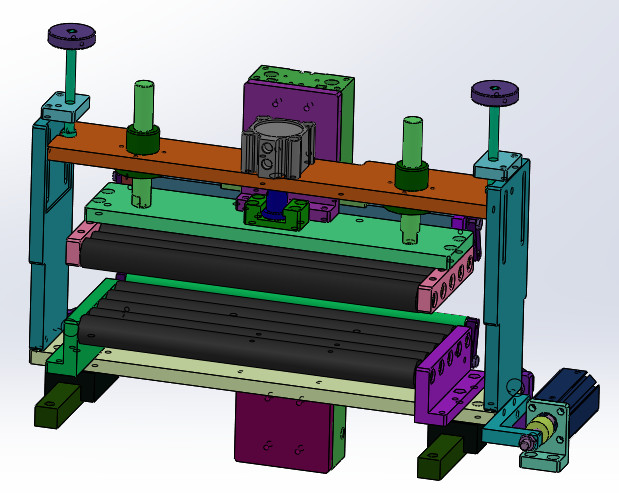

paquet de 3.2.5 adhésifs : le ruban adhésif est maintenu vers le bas et séparé. Le moteur servo pousse la batterie en aluminium en avant pour former un paquet adhésif en U latéral. Après l'arrivée à la position, les rouleaux de pression supérieure et plus basse se déplacent respectivement pour attacher le ruban adhésif à la coquille en aluminium. Des deux côtés, le rouleau de presse se déplace séparément et colle la ceinture en caoutchouc du côté de la coquille en aluminium.

.6 composant latéral de bande de paquet : quand la batterie est en place, le cylindre supérieur et inférieur se déplace pour essuyer bande supérieure et inférieure, et les mouvements inférieurs de cylindre d'essuyer la bande inférieure.

mécanisme de propulsion de 3.2.7 batteries : le moteur servo conduit la vis de boule pour pousser la batterie en avant, attachent du ruban adhésif est joint, et la plaque de pression de batterie peut être remplacée selon la taille de batterie.

mécanisme de déplacement de 3.2.8 batteries : après que la batterie soit enveloppée dans la bande en U, le mécanisme de déplacement enfonce pour localiser la batterie, et les mouvements rodless de cylindre de déplacer la distance de la batterie une à la station d'essai.

système de contrôle 3.2.9 : le panneau électrique est installé indépendamment dans la boîte électrique, avec le commutateur de fuite, l'alimentation d'énergie de stabilité de C.C et tous autres composants de circuit de puissance, PLC de contrôle, relais, dispositif de contrôle de moteur, etc. Et connexion externe, utilisant les connecteurs et la table des terminaux. Le PLC adopte l'omron. Le plafond du cable électrique est partiellement perforé. Des câbles et les conduits d'air entre l'autre équipement sont câblés et sifflés ci-dessous.

5 médias d'énergie

5,1 l'alimentation d'énergie

tension 5.1.1 : Changement instantané de phase linéaire d'AC220V± 10% de 0.5s moins de 1%.

5.1.2 fréquences : 50Hz±1Hz.

5,2 l'air

pression 5.2.1 : la partie a de source d'air fournira l'air 0.4-0.6mpa sec.

5.2.2 capacités : 15L/min.

Engagement de coopération

1. Nouvelle promesse d'équipement

Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.

2. Engagement de confidentialité

Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.

3. Engagement de service après-vente

(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;

(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh

(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
