Équipement complètement automatique d'Assemblée de batterie d'éolienne de cinéma

Équipement complètement automatique d'Assemblée de batterie d'éolienne de cinéma

1,1 : introduction aux fonctions et aux principes de dispositif

Ce dispositif intègre la fonction de cinéma et la fonction d'enroulement de la cellule de batterie au lithium. Pour examiner les électrodes positives et négatives de la batterie, l'oreille d'électrode sera coupée dans le processus de fabrication (la longueur de l'oreille d'électrode peut être ajustée). La soudeuse ultrasonique soudera l'oreille d'électrode et attachera la bande protectrice. Après l'achèvement du processus de fabrication, l'équipement enroulera automatiquement le morceau de poteau et le diaphragme, collent l'adhésif d'arrêt. Après enroulement et formation, la cellule est transmise par le mécanisme de transfert. Le processus de transfert contient le trou chaud, détection de court-circuit, rejette les produits défectueux et d'autres mécanismes pour empêcher les produits défectueux de couler dans le prochain processus.

1,3 : paramètres techniques d'équipement

spécifications 1.3.1 matérielles de chargement :

spécifications de tache de la soudure 1.3.2 ultrasonore

1) marque et quantité de soudeuse ultrasonique

Électrode positive : 1 machine de soudure superbe de la science populaire

Électrode négative : 2 machines de soudure superbes de la science populaire

2) conditions de tache de soudure

Bande du poteau positif 3mm×25mm ; Le poteau négatif est 3mm×4mm, et toute la longueur des quatre points est 25mm.

3) durée de vie de tête de soudure

≥ positif de tête de soudure d'électrode 700 000 fois ; ≥ négatif de tête de soudure d'électrode 120 000 fois (côté simple) ;

4) nombre d'oreilles polaires

Un poteau positif, deux poteaux négatifs ;

processus 1.3.3 d'adhésif protecteur pour la correction de poteau

1) un groupe de paires de poteau positif ;

2) les deux groupes du poteau négatif peuvent être collés ensemble pour ne réaliser aucune colle sur l'extérieur de l'oreille externe de poteau, c.-à-d., seulement trois morceaux de colle peuvent être collés.

taille de 1.3.4 aiguille

Diamètre d'aiguille : 3.5mm ; Approprié à l'enroulement de 18650 cellules.

1.3.5 condition d'exactitude de produit

1) la déviation entre la longueur et l'exactitude de position des oreilles positives et négatives de poteau de soudure est ≤±0.5mm ;

2) la déviation d'exactitude de position de la bande protectrice est ≤±0.5mm ;

3) déviation de précision d'alignement de l'enroulement (excepté l'erreur provoquée par précision matérielle)

Plat positif/négatif : ≤±0.3mm

Film négatif/diaphragme : ≤±0.3mm

4) déviation dans la direction de longueur des poteaux positifs et négatifs

5) bavures longitudinales du cisaillement de poteau : ≤10um

6) secteur efficace de soudure positive et négative (épaisseur 0.1mm d'oreille d'électrode) : ≥70%

7) bavures polaires de cisaillement d'oreille : ≤15um

8) l'erreur de longueur de cisaillement de la feuille de poteau (correspondant à l'exactitude de revêtement) : ≤±0.5mm

9) la vie du coupeur d'oreille de poteau : 1 million de fois

10) la vie du coupeur de tranche de poteau : 300 000 fois

11) la vie de coupeur de diaphragme : 2 millions de fois

12) taux chaud de passage de trou : 99,8%

13) taux de mesure de fuite de court-circuit : 99,8%

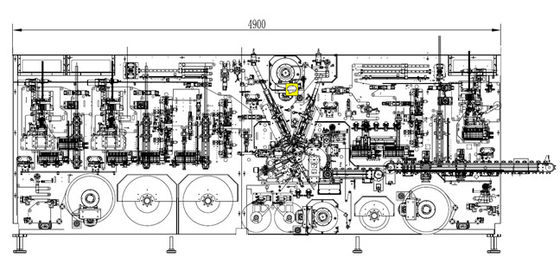

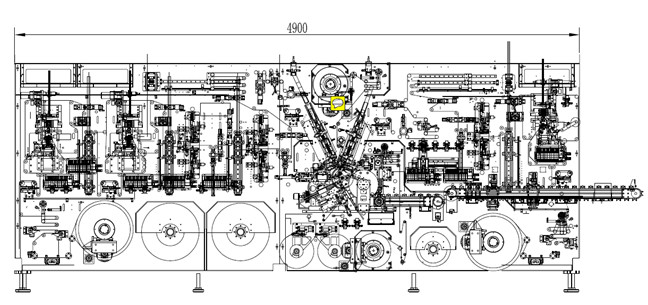

taille 1.3.6 globale de l'équipement : longueur de taille de 5000 mm× de la largeur 1950 de mm× de 2200 millimètres (à l'exclusion de la longueur excédentaire de la partie de décharge).

1.3.7 poids net d'équipement : 6000KG.

puissance de 1.3.8 approvisionnement : C.A. 220V± 10% 50Hz.

puissance 1.3.9 : puissance totale : 15KW.

source d'air de 1.3.10 approvisionnement : pression atmosphérique 0.5mpa (5kg/c㎡) ; Débit d'air requis : 600NL/min (litre standard).

la 1.3.11 température et conditions ambiantes :

Employez l'environnement (selon JISB3502)

(1) température ambiante : 0 | 55℃ ;

(2) là doit n'être aucun gaz corrosif ou environnement combustible, aucune poussière et tout autre environnement dur.

couleur de dispositif de 3.3.3.12 : beige à haute brillance

bruit d'équipement de 3.3.3.13 : ≤75db.

1.3.4 capacité d'équipement

1. Capacité de production

Poteau de la page par minute 700mm du ≥ 27 de vitesse de production long (externalisation de diaphragme, oreille de poteau positif 1 ; Un ou deux poteaux négatifs

Très oreille)

Poteau de la page par minute 900mm du ≥ 20 de vitesse de production long (externalisation de diaphragme, oreille de poteau positif 1 ; Un ou deux poteaux négatifs

Très oreille)

Note : excepté des défauts matériels, les deux conditions devraient être satisfaisantes.

2. ≥ Grain-mobile 95% de taux

Rendement = quantité de production réelle (vitesse de production de matériel * temps de fonctionnement réel).

3. ≥ 98% de rendement

Rendement = quantité de bonne/réelle production (à l'exclusion des défauts matériels).

3.3.5 : description spécifiée de structure d'équipement

1. Transport de morceau de Polonais (les morceaux positifs et négatifs sont identiques) : il se compose de cadre de déroulement, de contrôle de tension, de dispositif de dépoussiérage, de dispositif de rectification de déviation, de dispositif de guidage, etc.

1) cadre de déroulement : le cadre de déroulement est une structure de soutènement en porte-à-faux et double simple, qui est conduite par le moteur servo à C.A. au centre, avec le déroulement actif, et équipée du mécanisme automatique de correction de déviation, et un enroulement de serrage automatique pneumatique avec la valve de contrôle aérien ;

2) contrôleur de tension : par le potentiomètre lié au bras d'oscillation à la déviation de position de contrôle, la tension peut être ajustée ;

3) dispositif de dépoussiérage : le dispositif adopte l'aspiration de brosse entraînée par un moteur électrique et de pression négative pour enlever la poussière des deux côtés du poteau, avec l'efficacité élevée de dépoussiérage ;

4) dispositif de rectification de processus de déviation : le dispositif se compose de deux mécanismes : détection et exécution. Le bord de référence du morceau de poteau est détecté par le senseur de fibre optique pour déterminer si le morceau de poteau est compensé. Commandez alors l'oscillateur pour rectifier la déviation ;

5) dispositif de alimentation de poteau : le dispositif est conduit par un moteur servo, qui présente exactement le poteau dans la partie de enroulement pour assurer la distribution et le positionnement du pôle et compense automatiquement ;

6) transport de diaphragme : il se compose de cadre de déroulement, de contrôle de tension et d'autres dispositifs. Le cadre de déroulement, contrôle de tension est identique que la station de déroulement de feuille de poteau.

2. Mécanisme de soudure d'oreille de Polonais

Deux ensembles d'oreilles de alimentation d'électrode négative, de mécanisme de soudure, du dispositif de alimentation de coupe d'électrode de longueur réglée négative d'oreille, de la décharge positive d'oreille d'électrode et a un mécanisme gravant en refief d'oreille polaire. Le poteau positif un ensemble d'oreille de alimentation de poteau, de mécanisme de soudure, et contient un mécanisme de revêtement.

3. Mécanisme de bande protectrice d'oreille de Polonais

L'ensemble du positif 1 de pâte polaire d'oreille, ensemble du négatif 2 de la pâte polaire d'oreille, la pâte polaire d'oreille est principalement employé sur la pâte polaire d'oreille.

4. Pièce d'enroulement : la présente partie adopte le mode d'enroulement de trois-station de trois-goupille, dessin pneumatique à sens unique d'aiguille, enroulement d'aiguille et la tête rotatoire sont conduites par le moteur servo à C.A., position d'angle et la vitesse linéaire peut être contrôle automatique de boucle bloquée, poteau positif d'abord dedans, poteau négatif d'abord de deux manières peut être placée librement.

1) découper de poteau positif et négatif : adoptez les ciseaux découpant, ici est équipé du dispositif de dépoussiérage de poteau ;

2) coupe de diaphragme : coupe pneumatique avec le couteau de montagne ;

3) coupure de la bande : coupe pneumatique avec le couteau de montagne ;

4) masquer : utilisant la sous-cotation mécanique. En cours d'alimentation, la bride pneumatique est utilisée pour maintenir la cellule électrique et alors l'aiguille de enroulement est tournée pour réaliser le trou traversant, et elle a la fonction du trou chaud. Quand l'équipement EMPLOIE la fonction du trou traversant et du trou chaud, le diaphragme humide est nécessaire. Si le processus de client exige l'utilisation du diaphragme sec, alors l'aiguille devrait être régulièrement pulvérisée avec un lubrifiant de film. Détection de court-circuit pendant masquer. Détecteur de court-circuit : C.C 100v-500v réglable ; Courant, microampères 1 microampere-9.

5. Arrêtez le dispositif de alimentation de bande : la méthode passive de déroulement, déroulement complet, la tête de presse, coupe de couteau de montagne par le cylindre, longueur d'enroulement de bande peut être placée au besoin.

6. Le transport partie dans des morceaux : la bande de conveyeur intermittente est adoptée, qui est en conformité avec le battement de la machine entière, et est arrangée horizontalement. Des matériaux sont déchargés du côté droit de l'équipement, des produits qualifiés et les produits défectueux sont inspectés, des produits qualifiés sont livrés à la station de collection, et les produits défectueux tombent dans la boîte de collecte des déchets.

7. Description de structure de machine

1) le cadre est fait de profils en acier soudés et traité par le vieillissement. Le panneau de mur est fait de plaques d'acier de haute qualité et les deux côtés sont rectifiés avec le haut planeness et la bonne rigidité structurelle pour assurer l'exactitude d'opération.

2) rouleau de guide : la surface de l'alliage d'aluminium est traitée par oxydation superhard, avec la dureté extérieure élevée et non facile à porter ;

3) la boîte de contrôle électrique est située à l'intérieur de la machine, le matériel et le câblage sont divisés en blocs fonctionnels, le courant fort et le courant faible sont séparés, il a les fonctions de protection de la surcharge de court-circuit, de la fuite de puissance et de la perte égale ;

4) le design de l'interface homme-machine est humanisé et scientifique, et l'emplacement de défaut peut être montré ;

5) il est équipé de la fonction d'alarme de casser la bande et de l'épuisement le matériel, et la machine cessera automatiquement d'assurer le roulement continu du matériel ;

6) elle est équipée des fonctions de détection saines et photoélectriques des fonctions d'alarme (court-circuit, peu d'oreille de poteau, connexion de ceinture, etc.) ; Fonction de rejet ; Avec le diaphragme, le plat positif et négatif peut avoir une fonction simple de petit pain ;

7) il a la fonction de compter des produits finis et de mesurer la longueur des morceaux de poteau ;

8) l'équipement a les équipements efficaces de protection de sécurité.

Iii. environnement de fonctionnement d'équipement

1. Poids d'équipement : 500-1500kg par unité ;

2. Température ambiante : déterminé par l'environnement d'usine de la partie a ;

3. Commandez l'alimentation d'énergie : 380V triphasé, 50HZ, gamme de fluctuation de la tension 5KVA : + 10%-10% ;

4. Air comprimé : après séchage, stabilisation de filtration et de pression : la pression de débouché est plus grande que 6.0kg/cm2 ;

5. Vide : la source de vide sera fournie par la partie a, le ≦ -80kpa ;

6. Faites la fête a s'assurera que l'air sur le site est sans difficulté ;

Iv. installation, élimination des imperfections et formation

1. À moins qu'autrement requis par écrit, faites la fête a sera responsable de recevoir, de déballer et de transporter les machines au site d'installation.

2. La partie b sera responsable de l'intégration d'installation, d'élimination des imperfections et de système de l'équipement.

3. Après que l'installation soit accomplie, les deux parties conduiront la production d'essai de l'équipement dans de petits groupes. Seulement après que l'équipement est qualifié et approuvé par faites la fête a, peut l'équipement être officiellement fabriqué en série.

4. La partie b fournira la formation pour le personnel de la partie a gratuitement. Le contenu inclut l'utilisation, l'entretien, l'analyse de panne et le dépannage normaux, fonctionnement de l'équipement

Procédures de sécurité et de secours.

Engagement de coopération

1. Nouvelle promesse d'équipement

Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.

2. Engagement de confidentialité

Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.

3. Engagement de service après-vente

(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;

(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh

(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
