Machine de revêtement complètement automatique de grande précision d'équipement de production de batterie
1,3 modules et fonctions principaux :
Impératifs techniques fonctionnels
Chargeant et déchargeant 1 matériel mécanique de main pour empêcher la batterie d'éraflure, conception flexible, le besoin d'avoir un mécanisme fixe de couvercle
Équipé de la vanne électromagnétique pression-se tenante pour s'assurer que la batterie ne tombera pas dans des cas d'urgence comme la chute de pression et la perte de puissance
3. Saisissez les matériaux entrants après qu'ils soient en place pour éviter la collision
Basez la parenthèse 1 alimentant pour empêcher le risque de plus d'une aspiration ou pas sur la parenthèse inférieure, quand la parenthèse inférieure, le mécanisme moyen mis sur cric, font à la parenthèse inférieure la déformation micro, et puis par les deux côtés du mécanisme poussé dans la séparation.
2. Le support inférieur sera légèrement déformé, l'équipement peut être compatible avec la déformation et effectivement empêcher la chute
Matériel de alimentation 1 de Mylar alimentant pour empêcher le risque d'aspiration multiple ou d'aspiration, utilisant le film divisant la vis pour augmenter la résistance du film se divisant, utilisant l'alarme de mètre de vide pour empêcher l'absorption de film.
2. Après ensemble de Mylar, la déviation de la direction de longueur et de largeur au milieu est ≤0.5mm.
3 avec le dispositif matériel d'anti-conservation de libération de Mylar, empêchent des matériaux d'être mise vers l'arrière.
La quantité de alimentation est en même temps ≥300EA, et le cycle d'alimentation est ≥60min
Mylyn et fonte chaude de substrat 1 secteur de soudure efficace ≥50%.
2. Positionnement de l'exactitude après le blanchiment chaud de Mylar et de substrat : ±0.5mm.
3. Méthode de soudure d'impulsion, aucun tréfilage, soudure virtuelle ; Tension >10N d'impression de soudure.
4. La taille saillante du secteur de soudure ≤0.3mm ; La gamme de contrôle de température est réglable de 130-300℃. La différence entre la température chaude de fonte et la valeur d'arrangement réelle de la température est ≤±3℃. La valeur d'arrangement est ±1℃.
Le secteur de soudure efficace de Mylar a enduit la cellule et la fonte chaude avec la couverture en plastique 1 est ≥50%
méthode de soudure de 2 impulsions, aucun tréfilage, aucune soudure virtuelle.
3. La taille saillante du secteur de soudure est ≤0.3mm.
4. La distance entre le bord supérieur de Mylar et la surface externe du couvercle supérieur est déterminée par le dessin final. L'équipement peut réaliser la taille de l'emballage des pièces ≥4.5mm de plastique de capot supérieur (sujet au dessin final), largeur de soudure sujet au dessin final
Positionnement de l'exactitude de la zone de soudure : ±0.2mm.
6. L'exactitude de taille de l'impression de soudure : ±0.2mm.
Mylar ne raye pas, ne se plie pas, la cellule ne raye pas, pas decarburize.
8. Des marques de soudure ne seront pas soudées au diaphragme de cellules ; La différence entre la température chaude de fonte et la valeur d'arrangement réelle de la température est ≤±3℃.
En plus de la raison des matériaux entrants, l'étanchéité de l'emballage de Mylar ne peut pas affecter la coquille.
temps chaud ≤3s (pour assurer l'effet chaud de fonte), exactitude ±0.1s, 0~10s réglable (le besoin de noter la fiche de temps chaude de fonte), précision de la fonte 10 de minuteur chaude de fonte : placez la valeur ±0.1s, au delà de l'alarme, disque de temps réel de données, décelable.
les 11 températures chaudes 130~300℃ réglables, précision de fonte de contrôle de température : placez la valeur ±1℃, au delà de l'alarme, disque de temps réel de données, décelable.
Adhésif de l'adhésif 1 (à l'exclusion des problèmes matériels entrants) pour n'assurer la continuité, aucune bande cassée, la viscose, etc.
Il peut être compatible avec des bandes avec la largeur de 15mm~70mm ; (les spécifications de bande sont sujettes au dessin d'étude final)
Aucun frilling, cellule de stratification, un côté de « L » adhésif avec la longueur de 5~50mm ne peut être ajusté
4 temps changeant en caoutchouc ≤2min
L'essai adhésif si la bande est en place, la cellule unglued sera déchargé
Batterie ne masquant 1 prise fiable, aucune chute de matériel ou matériaux enfermés, la précision répétée de l'opération ≤±0.05mm de mécanisme
2. La conception flexible du manipulateur, les parties telles que le manipulateur en contact avec le produit ne peut pas être faite de métal
alimentation du film 1.3.1Mylar et du substrat
1,1 fonctions et introduction de dispositif

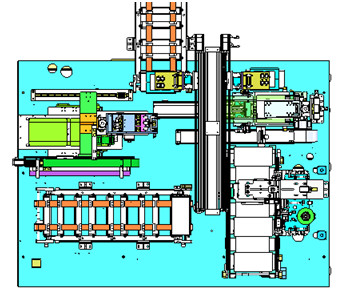

Ce dispositif est principalement utilisé pour réaliser l'ensemble (fusion chaude) de la feuille de support du fond de batterie et le film de Mylar, l'enveloppe de cellules (fusion chaude), l'adhésif et d'autres fonctions (la figure suivante est un schéma de principe, à condition de la conception réelle), le processus spécifique est montré dans la figure ci-dessous (pour la référence seulement).

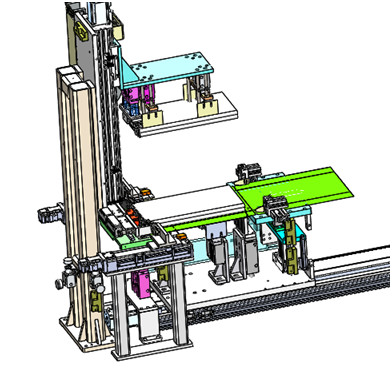

L'alimentation du film de Mylar et de l'embase se compose principalement de film de Mylar et la plate-forme de alimentation d'embase, la fan d'ion, l'embase et la main de mylyn, le module de traduction, etc. de alimentation en raison du frottement entre le film de Mylar et le film et entre le substrat et l'électricité statique de substrat mèneront pour filmer et absorption de film, par le vent de soufflement d'ion pour enlever l'électricité statique entre eux, quand prenant des matériaux par le milieu et aux deux fins de frottement le film sera séparé, pour empêcher un temps pour prendre plus d'un, multicouche.
emplacement chaud de fonte de 1.3.2 enveloppe

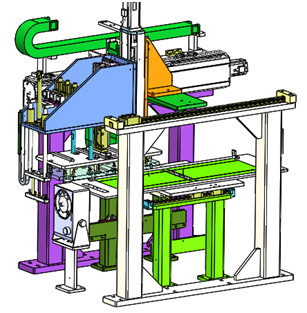

Le mécanisme adhésif de ① se compose principalement de mécanisme de placement de film, de mécanisme de traction adhésif, de mécanisme adhésif de coupe et de mécanisme d'alimentation adhésif. La réalisation principale de l'adhésif enveloppé de queue de batterie, dans l'adhésif avant que la batterie soit fixe, le mécanisme d'alimentation adhésif attachera du ruban adhésif à la queue de batterie ; Le mécanisme d'alimentation en caoutchouc a un dispositif d'alarme de vide, qui donnera une alarme quand le caoutchouc est absent ou la ceinture en caoutchouc n'est pas sucée, et rappeler le personnel de remplacer la ceinture en caoutchouc ou couper le caoutchouc encore à temps.
paramètres d'équipement de base du ③ 1,4
capacité réelle du ⑤ (1) : 18h de ≥
rendement d'équipement du ⑦ (2) : 99,5% (excepté de mauvais matériaux entrants)
puissance d'équipement du ⑨ (3) : ≥98%
Heure du repas ≥60min de film et de substrat de 11 Mylar ;
(5) puissance 13 totale : ≤20KW.
15 alimentation d'énergie de 6 configurations : AC380 V±10% 50HZ, 25A±10%
16
17 . Air comprimé : pression ≥0.5~ 0.65mpa, écoulement ≥200L/min, taux d'utilisation 50% (le diamètre extérieur de l'admission de tuyau de vide de l'équipement d'air comprimé fourni par le client est de 16 millimètres) ;
19 conditions de charge de plancher : ≥750kg/㎡ ;
20. Couleur d'aspect : fait selon les conditions du conseil de couleur de la partie a ;
Source de 21 vides : -90kpa (le diamètre extérieur de l'admission de tuyau de vide de l'équipement de source de vide fourni par le client est 12mm) ;
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
