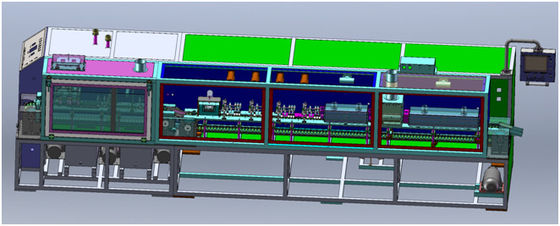

la fabrication de batterie de 380V 50HZ usine le graisseur cylindrique de nettoyage de batterie
I. paramètres d'équipement
1. Introduction de fonction et de principe d'équipement
Utilisé pour nettoyer la saleté telle que la chute de fer, la saleté, l'électrolyte et toute autre saleté sur la surface de la batterie cylindrique 18650 gouttelettes après de scellage, de nettoyage eau de séchage deux fois, pulvérisant l'huile et le séchage antirouille.
2. Écoulement d'action d'équipement
Reliez le joint dans l'eau coupée coupée du → deux à haute pression de rinçage du → deux de l'eau du → un de brosse du → un de batterie (l'eau chaude peut ajouter le produit d'épuration) (sans produit d'épuration)
décharge antirouille de → de cuisson de → d'huile de → d'air de → de transition de → de cuisson de → de transition de → de coquille de surface de jet de code de → de transition de jet de séchage de →.
3 : paramètres techniques de l'équipement
| Les paramètres de base | |
| Efficacité simple de machine | ≥100PPM |
|
29/5000 Efficacité simple de machine
Vitesse linéaire à chaînes |
Fréquence variable 0-3m/Min réglable |
| Taux de passage de produit | 99,5% |
| Taux de rotation de dispositif | 98% |
| Consommation d'eau standard | Réutilisez 10L de l'eau dans une heure pour 1000 batteries |
| Le bruit | DB 80 ou moins |
| Configuration d'usine | |
| L'air comprimé | Acuité 0,6 MPA |
| La tension d'entrée | 380V/50HZ, 25KW |
| Eau du robinet | Fournissez l'interface de conduite d'eau de 1 pouce au peu d'installation d'équipement |
| Décharge des eaux usées | Fournissez l'interface de tuyau de décharge des eaux usées de 1 pouce au peu d'installation d'équipement |
| émissions | 2 pots d'échappement avec le diamètre de 4 pouces sont fournis à l'installation de l'équipement |
| NON. | Le nom du | Le contenu est présenté |
| 1 | Mécanisme d'alimentation et d'amarrage | 1 ensemble, se relient à la machine de cachetage pour tirer le matériel. |
| 2 | Chaîne de convoyeur | 2 ensembles, chaîne d'acier inoxydable, appui de batterie sur le rouleau de fer, rouleau de fer et échelle dactylographient le frottement en caoutchouc, conduisent la rotation de batterie, assurent la cohérence uniforme de nettoyage et d'huile ; La chaîne de convoyeur est conduite par le moteur de réglementation de vitesse variable de fréquence |
| 3 | Frottez les établissements | 1 réglé, sans interruption de pompe l'eau à haute pression en balayant, mécanisme de brosse plate, divisé en principal organisme de brosse, brosse les deux extrémités. batterie de jet d'eau chaude du réservoir 1# en frottant. |
| 4 | Coupez les agences de l'eau | 2 ensembles, 1 ensemble après lavage et 1 ensemble après lavage. Adoptez 1 fan de vortex. |
| 5 | Établissements de cuisson | Deux ensembles, l'utilisation de la fan de tourbillon avec le caloduc, la batterie avant et après la cuisson d'huile, la température de surface ≤60℃ de batterie |
| 6 | Mécanisme imprimant | 1 ensemble. Après nettoyage et séchage, la surface de coquille est pulvérisée avec l'imaz 9030 |
| 7 | Établissements d'huile | 1 ensemble, utilisant un pistolet de pulvérisation pour pulvériser l'huile, agent de rouille doit employer l'agent soluble dans l'eau de rouille. Le pistolet de pulvérisation est fait de brouillard d'huile par la valve de régulation de pression précise. |
| 8 | Corps de réservoir |
Deux ensembles, réservoir d'eau de l'acier inoxydable deux complètement indépendant, avec deux pompes à eau d'acier inoxydable, approvisionnement en eau automatique, drainage automatique. Indicateur de niveau de flotteur d'acier inoxydable, détection automatique de niveau d'eau ; Quand le rinçage à haute pression, l'eau de pompe de pompe par le bec pour rincer le chapeau de batterie et la cannelure de roulement.
|
| 9 | support | Il s'est divisé en deux sections. La première section est pour frotter, rincer et couper l'eau. La deuxième partie est séchage d'huile. La pièce de chaîne de cachetage est faite d'acier inoxydable 304#, les autres sont peinture carrée de cuisson. |
| 10 | L'interface homme-machine | 1 ensemble, tournent l'interface homme-machine. |
5. Liste de la livraison aléatoire de l'équipement
| NON. | Le nom du | Le contenu est présenté |
| 1 | Petit pain de dragon de fer | Chaque ensemble de 10 ensembles (rouleau de frottement, rouleau d'huilage). |
| 2 | Axe de petit pain d'acier inoxydable | Dizaines de chaque longueur. |
| 3 | La boîte à outils | Contient un ensemble d'outils d'élimination des imperfections de machine de nettoyage. |
Ii. configuration et normes d'équipement général :
1. Couleur d'aspect de l'équipement : faites la fête a fournira le panneau de couleur ou le 1C de la couleur standard.
2. L'équipement est conforme aux normes de sécurité nationales pour mécanique et le matériel électrique, et il n'y a risque en matière de sécurité pas évident ou potentiel de conception.
3. Le manuel d'exploitation et le manuel d'entretien du matériel de la machine sont joints
Iii. environnement de fonctionnement d'équipement
1. Poids d'équipement : 500-1500kg par unité ;
2. Température ambiante : déterminé par l'environnement d'usine de la partie a ;
3. Commandez l'alimentation d'énergie : 380V triphasé, 50HZ, gamme de fluctuation de la tension 5KVA : + 10%-10% ;
4. Air comprimé : après séchage, stabilisation de filtration et de pression : la pression de débouché est plus grande que 6.0kg/cm2 ;
5. Vide : la source de vide sera fournie par la partie a, le ≦ -80kpa ;
6. Faites la fête a s'assurera que l'air sur le site est sans difficulté ;
Iv. installation, élimination des imperfections et formation
1. À moins qu'autrement requis par écrit, faites la fête a sera responsable de recevoir, de déballer et de transporter les machines au site d'installation.
2. La partie b sera responsable de l'intégration d'installation, d'élimination des imperfections et de système de l'équipement.
3. Après que l'installation soit accomplie, les deux parties conduiront la production d'essai de l'équipement dans de petits groupes. Seulement après que l'équipement est qualifié et approuvé par faites la fête a, peut l'équipement être officiellement fabriqué en série.
4. La partie b fournira la formation pour le personnel de la partie a gratuitement. Le contenu inclut l'utilisation, l'entretien, l'analyse de panne et le dépannage normaux, fonctionnement de l'équipement
Procédures de sécurité et de secours.
V. acceptation d'équipement
1. Auto-pré-acceptation par la partie b : l'équipement sera auto-pré-acceptation par la partie b et un rapport d'auto-pré-acceptation sera fourni pour faire la fête l'A.
2. Pré-acceptation des marchandises : faites la fête a enverra un représentant au site de la partie b pour la pré-acceptation des marchandises et de l'équipement dès réception du rapport de pré-acceptation de la partie b
Les marchandises peuvent seulement être livrées après dépassement de la pré-acceptation de la partie A.
3. Acceptation définitive : l'équipement sera actionné sans interruption dans la production en série pour une acceptation définitive de semaine ou de début après 10W de production, et l'état d'opération de 1 heure sera choisi pour l'acceptation formelle.
Si la partie a n'a aucun plan de production, elle sera considérée avoir passé l'acceptation formelle après plus d'un mois, et l'équipement sera exigé par les procédures de garantie.
4. États d'acceptation : il n'y a aucune éraflure, contusion ou éraflure sur la surface de batterie, la machine est en bon état, il n'y a aucune rouille et aucun risque en matière de sécurité, et il se conforme à l'accord
Conditions.
Vi. Garantie de la qualité et service après-vente
1. La période de garantie de l'équipement sera à 12 mois de la date de l'acceptation de l'équipement, pendant lequel la partie b sera responsable de l'entretien libre de l'équipement (excepté les pièces de port). Comme
Si la qualité est anormale, le personnel de service après-vente de la partie b arrivera au site de la partie a d'ici 72 heures après réception de l'information.
2. Après l'expiration de la période de garantie, la partie b chargera seulement des heures de travail et des honoraires de transport pour l'entretien de l'équipement, et la partie b imputera seulement des coûts pour le remplacement et l'achat des accessoires se rapportent
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
