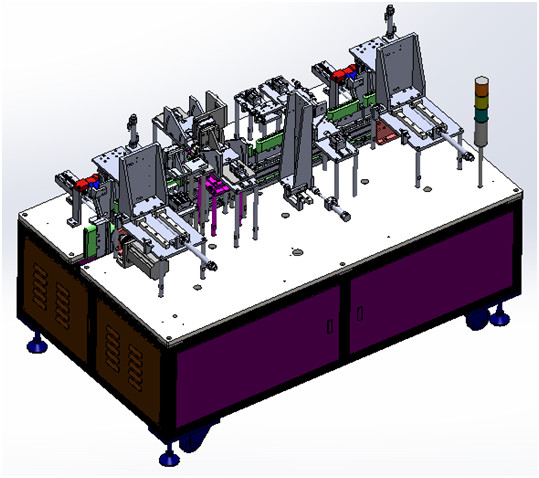

Machine de recourbement et de scellage d'équipement de production de batterie de rendement élevé

Machine de recourbement et de scellage d'équipement de production de batterie de rendement élevé

1.1.1. Conditions de conception

1.1.1.1. Cette machine convient à la cellule électrique du couvercle pour plier le crochet de poteau dans la forme de S, scelle la couverture, et puis effectue la détection de taille.

1.1.1.2. Écoulement de processus : le → de chargement de secousse maintenant plaçant le → de recourbement de cachetage de couverture de couverture de → de → de couverture de → de crochet plat de poteau se mettent masquer en court-circuit de → de soudure de tache laser de → de détection.

1.1.1.3. Caractéristiques : la courbure du crochet de poteau est en forme de s. Après que scellant la couverture, la soudure de tache laser est effectuée à quatre points pour empêcher la couverture de rebondir. Il y a également détection de taille et de court-circuit avant de masquer.

1.1.1.4. ≥ qualifié 99,8% de cadence de fabrication

1.1.1.5. ≥ 95 % de rendement de production

2.1.2. Composantes principales d'équipement

2.1.3. Paramètres techniques principaux de l'équipement

objets adaptatifs de 2.1.3.1

Longueur de batterie : 36 | 100mm, largeur de batterie : 30-148mm, épaisseur de batterie : 3,0 | 10mm. Le moule de batterie sera remplacé en conséquence. Le positionnement de chaque station sera ajusté selon l'épaisseur de la batterie, et la hauteur de travail sera ajustée selon la taille de la batterie.

paramètres techniques d'équipement de 2.1.3.2

2.1.5. Description des pièces principales d'équipement

2.1.5.1. Système de support :

Adoptez la structure carrée de la soudure 4040, la peinture extérieure de cuisson, l'aspect de la couleur principale selon les besoins de client. Le substrat est plaqué sur la surface de la plaque d'acier.

2.1.5.2. Système d'alignement :

Placez la batterie en bonne position, utilisez le plat mince contre l'oreille de poteau, roulez la couverture à plat.

2.1.5.3. Composants de recourbement :

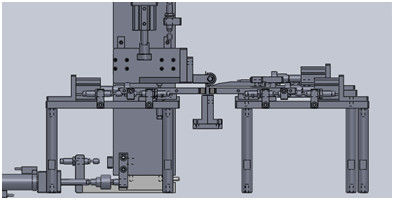

Placez la position d'abord, en avant et vers l'arrière par deux feuilles minces, une et une vers le bas pour plier l'oreille dans une forme de S.

2.1.5.4. Système de cachetage :

Le premier matériel de manipulateur à une plate-forme, et puis au joint, surface de joint doit être parallèle à la plate-forme.

2.1.5.4. Système de test :

La détection automatique de court-circuit des batteries, les produits défectueux ne sont pas soudées quand la soudure laser, élimination automatique du matériel.

système de soudure de tache laser de 2.1.5.5

Le bloc de pressing rend le couvercle compact de batterie, et le soudage par points de machine de laser automatiquement 4 indique la batterie pour empêcher le couvercle de batterie de se déformer.

2.1.5.6. Système de transmission :

Le système de transmission est relié par une roue synchrone et une ceinture synchrone, et un plat de support équidistant est installé sur la ceinture, et un moule de batterie est installé sur le plat.

2.1.5.7. Système d'exploitation

Opération d'écran tactile. Il y a puissance, arrêt d'urgence, manuel, bouton automatique.

2.1.5.8. Panneau de commande

La machine est équipée du conseil électrique indépendant, le commutateur de fuite, l'alimentation d'énergie de stabilité de C.C et tous autres composants de circuit de puissance, PLC de contrôle, relais, dispositif de contrôle de moteur, etc. Et connexion externe, utilisant les connecteurs et la table des terminaux. Le PLC adopte l'omron. Des câbles et les conduits d'air entre l'autre équipement sont câblés et sifflés ci-dessous.

2.1.6. Milieu d'énergie

puissance de 2.1.6.1

1) changement instantané de phase de la tension AC230V± 10% countervally

2) fréquence : 50Hz±1Hz

air de 2.1.6.2

1) pression 0.5mpa 5kgf/cm2

Engagement de coopération

1. Nouvelle promesse d'équipement

Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.

2. Engagement de confidentialité

Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.

3. Engagement de service après-vente

(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;

(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh

(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
