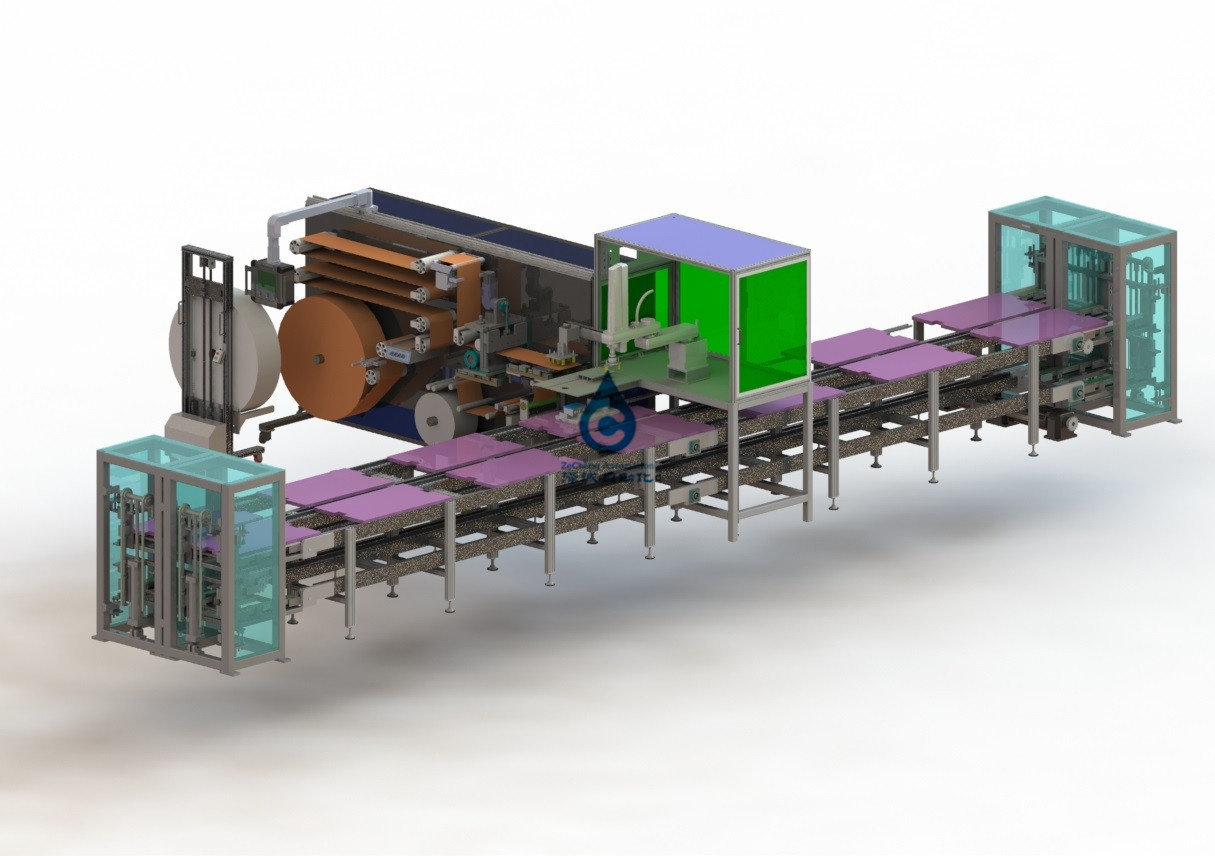

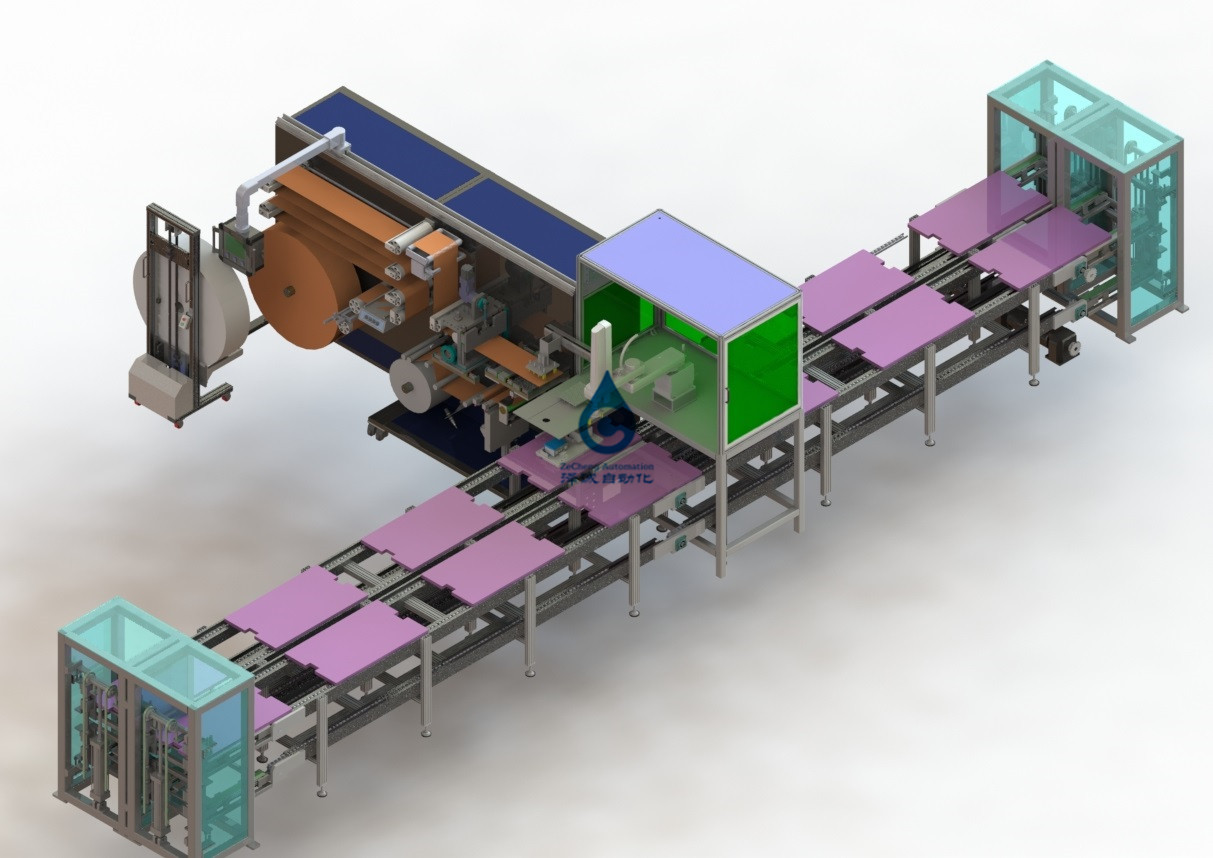

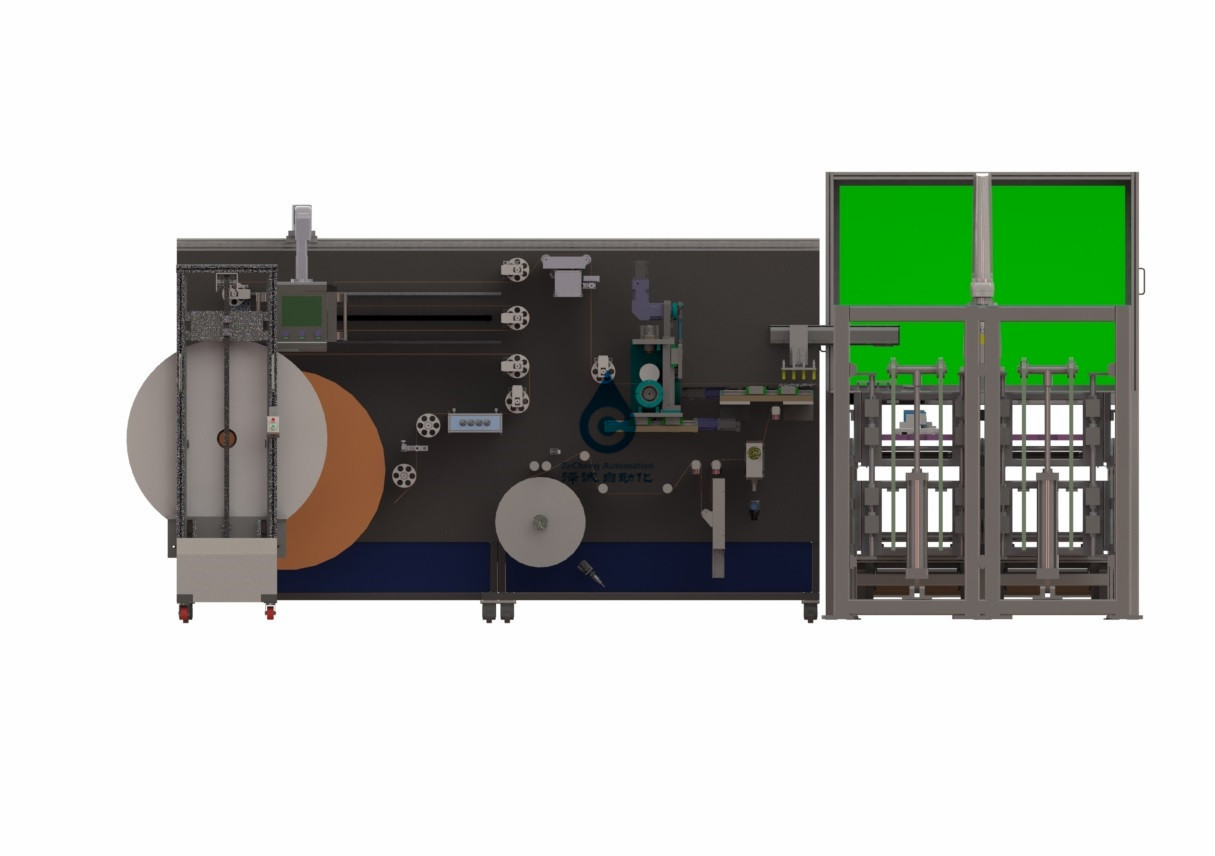

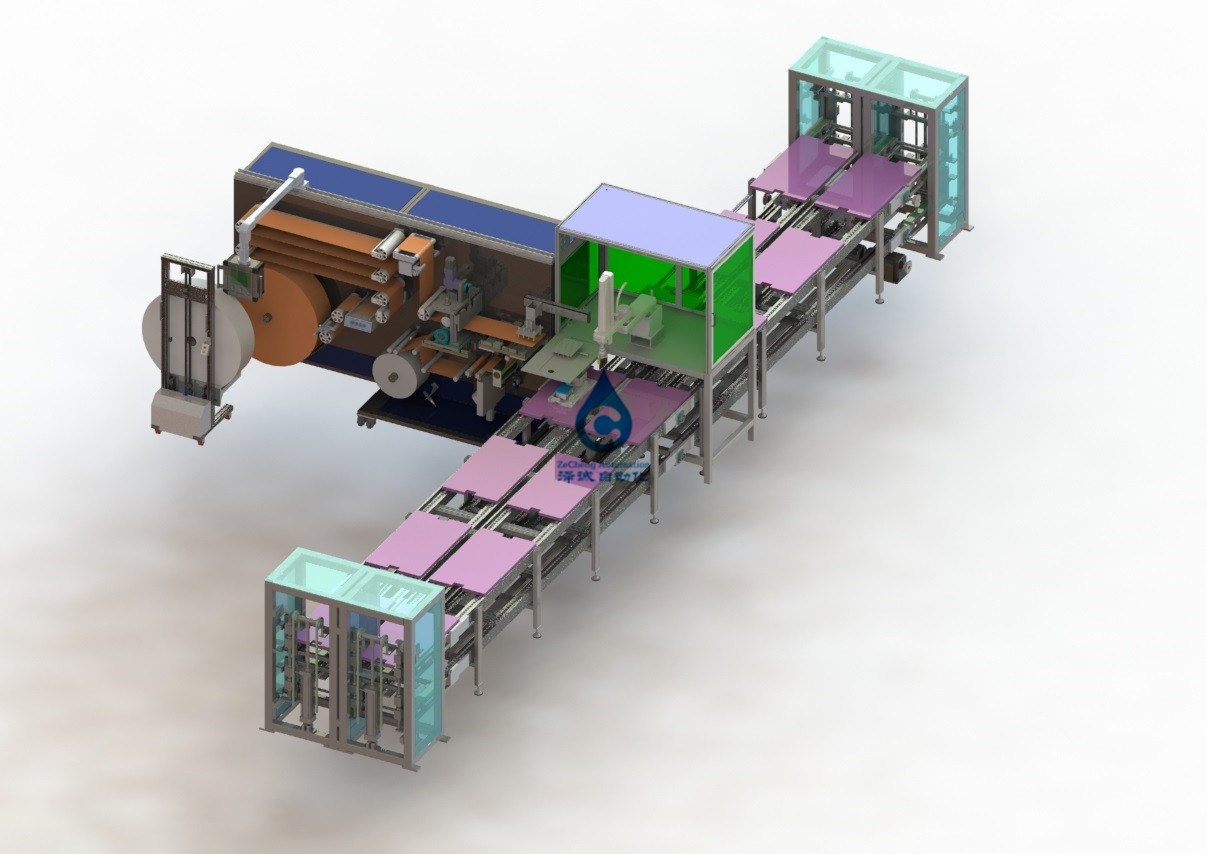

Chaîne de montage simple de paquet de batterie équipement automatique de coton d'entrée de mousse
1, introduction d'équipement
1,1, cet équipement s'applique principalement à la batterie simple du papier de type à une seule couche à simple face de colle de coton automatique de mousse (substrat de Mpp). L'équipement inclut principalement le système en caoutchouc double face de libération, système de correction, système de alimentation de plate-forme, système de cachette, système de processus de correction, système d'entraînement, système de découpage, système de dépouillement de bande, système de séparation de bande, système adhésif de robot, système d'entraînement, système de plate-forme de récepteur, système de collection, système mécanique, système électrique, chargeant le système de chariot.
1,2, caractéristiques d'équipement
1.2.1, petit pain automatique, découpage automatique, colle automatique.
1.2.2, pour ne réaliser aucune alimentation d'arrêt.
1.2.3, ferraillent la collection automatique.
2,3, la fonction principale du dispositif
Paramètres techniques principaux
1. L'efficacité adhésive doit rencontrer 10S pour attacher 4 adhésifs à 4 noyaux ;
2. La direction adhésive de la taille Z de corps peut être ajustée, distance principale adhésive à la surface adhésive 0-250mm réglables, moteur servo avec la fonction de freinage et position de haut en bas avec la fonction dure mécanique de protection de limite ;
3. L'attachement synchrone de bande adhésive adhésive de la machine deux, et peut rencontrer la largeur des deux distances adhésives de direction de bande peut être automatiquement ajusté, la gamme d'ajustement 0-200mm ;
4. L'espace mémoire du volume entier devrait être satisfait de l'espace entier de stockage de matériels de volume ;
5. Pour rencontrer la fonction de chaque noyau attaché à 1 morceau de bande adhésive horizontal (direction électrique de longueur de noyau), et le battement pour répondre aux exigences (de machine de structure quatre-axe adhésif de préférence pour assurer la stabilité, et à concevoir avec l'analyse de simulation de résistance et de vibration), d'assurer la stabilité de l'équipement ;
6. L'exactitude adhésive est satisfaisante : dégagement de la barre 1, et deux verticale des conditions de 0.5mm, 2, la gamme adhésive d'exactitude d'effet de machine entière de .5mm (couvertures l'impact de la tolérance composante du noyau),
7. L'équipement a le CCD adressant la fonction, selon le noyau adressant et les besoins de battement de calcul d'adressage de CCD de bande de répondre aux exigences, selon le taux d'exactitude adhésif de 99,95 et l'analyse de battement peuvent être CCD s'adressant à des détails de fonction et battre l'optimisation ;
8. Il faut un mécanisme de bâton de tension de cachette (pression réglable) entre la collection et le coupeur, et 2 ensembles de mécanisme d'alimentation principale et de compression avant le coupeur et avant le petit pain ;
9. L'équipement adopte le boursouflage en hausse d'axe de gaz standard et serrant la bobine, le côté adhésif double face du petit pain a un mécanisme en plastique de pression pour empêcher le biais matériel de petit pain ;
10. L'opération artificielle du secteur d'habillage et du mécanisme de coupeur a un isolement sûr de secteur de protection ;
11. L'axe gaz-en hausse (c.-à-d. l'erlast d'alimentation supérieure) a la fonction de la compensation de déplacement ;
12. L'opération artificielle du secteur d'habillage et du mécanisme de coupeur a un isolement sûr de secteur de protection ;
13. L'axe gaz-en hausse (c.-à-d. le plat de conducteur supérieur) a la fonction de la compensation de déplacement ;
14. La taille de la douille de bobine n'est pas plus haut que 1000mm, qui est commode pour le chargement et le déchargement manuels ;
15. Filmez le chariot élévateur spécial à chargement d'entrée matérielle de match, fonction de sécurité répond aux exigences (au moins 1 câble par câble) ;
16. Le plat matériel d'alimentation et la configuration latérale matérielle de capteur de collection de position matérielle de plat est parfait, avec le manque de la fonction d'alarme de niveau du matériel 2 (premier niveau pour le manque d'alarme matérielle, le deuxième niveau pour l'alarme de NO--matériel) ;
17. Le mécanisme adhésif de bâton a la fonction d'anti-bâton, la largeur de la bande est suffisant pour la longueur de compatibilité (traitement matériel d'anti-bâton/traitement de proform) ;
18. Avec la plate-forme artificielle de connexion de colle, afin d'empêcher la De-colle, le petit pain matériel est équipé de la bande de compression de mécanisme de double-pression ;
19. La plate-forme avant et après que le mécanisme de pression pour réaliser la bande adhésive de alimentation serrant la fonction, le milieu soit équipé d'un coupeur manuel (bande de colle de deux-couche en coupant l'adhésif), équipé de la fonction de bouton de contrôle de deux-main, colle manuelle commode ;
20. La plate-forme de connexion de colle avant et après le capteur matériel de détection, la section avant de la détection du manque d'arrière saison de plate-forme matérielle pour intensifier le mécanisme pour intensifier la plate-forme a laissé la bande de colle, par le résiduel de bande de cachette pour s'assurer que le mécanisme de colle-coupe ne s'arrête pas pendant le changement de la colle ;
21. Le dispositif a la fonction de la cachette de bande, cache 4 mètres, avec mécanisme de tension actif/passif, alimentant et cachant la fonction parfaite (cachette raisonnable vide de bande de préférence à travers le mode de cachette) ;
22. Si la bande principale adhésive de peu de pâte et la bande de peu de cachette n'est pas indépendante, et le mouvement dos à dos principal adhésif, le corps adhésif de cachette de machine (mécanisme de papier de type y compris de cachette de collection) a cachette active et passive, au-dessus de la cachette efficace de tension de bâton de la bande adhésive, pour s'assurer que le stockage lent de processus adhésif fonction serrée n'échoue pas, du pli adhésif de bande pas, de la détection matérielle, de la compensation de colle et de la fonction d'alarme parfaits ;
23. La nécessité de position d'alimentation de film et de position de coupe d'avoir le mécanisme actif de correction, capteur de détection peut effectivement détecter le biais de compensation, l'exactitude de correction pour rencontrer la distance entre la correction de fin et les besoins de conception de coupeur d'assurer l'exactitude de correction), pour assurer le transport de l'exactitude en caoutchouc de position ;
24. Le mécanisme de colle de coupe avec la fonction automatique de nettoyage d'outil, position de colle de coupe a le bouton de contrôle de deux-main et la plaquette de déverrouillage de mécanisme de compression, la collection de côté et la version manuelles de l'élimination des imperfections matérielle ;
25. Le mécanisme de coupe a la précision de la récupération rapide découpant avec des matrices après qu'entretien/changement de couteau (exige la réalisation de l'enseignement de paramètre) ;
26. Les conditions de fréquence d'utilisation de couteau comptent, avec le couteau meurent système de gestion de la vie, le couteau meurent remplacement de la vie peut être des caractéristiques réglées et atteindra 90% de la vie de l'avertissement rapide jusqu'au remplacement de moule de couteau, atteindre la vie du distillateur de 100% n'ayez pas besoin de remplacer l'équipement doit alarmer et s'arrêter ;
27. Le mécanisme de collection a la fonction de la détection remplissante de matériel, les conditions de volume sont plates et faciles d'utiliser manuellement le matériel de décharge ;
28. La position adhésive de connexion de bande et de colle ont la tête de l'alarme function/NG de détection avec la fonction automatique d'identification et de décharge ;
29. Les besoins de conception d'avoir un effet de tension efficace, le contrôle actif de tension de flottement inférieur d'ascenseur de mécanisme, bande en caoutchouc de rouleau d'overroller n'existe pas angle pointu, la livraison matérielle de petit pain et en coupant la position ayez la fonction de compensation de correction ;
30. L'axe d'expansion de gaz de la machine adhésive le mécanisme que matériel augmente le moteur de traduction de correction automatique pour réaliser la distance de niveau de correction de la position de chargement est plus grand que 50mm ; 31. La bobine adhésive de conception de machine l'appui que matériel plaçant l'équipement est stable au cours de la période d'utilisation, l'appui de force peut répondre aux exigences porteuses du diamètre entrant de 1000mm (au sujet de 300KG, les besoins de conception de prendre en considération l'impact du plat artificiel de chargement tombant sur le rouleau de soutien) ;
32. Le mécanisme de colle-collage de tension de machine a la fonction de la détection et du retour de papier en plastique de force ;
33. La machine adhésive plaçant le grand plat utilisant la manière de épissure de petit morceau (machine de découpage et module actif de rouleau utilisant une exactitude holistique de garantie), le verticality de paralleland entre les rouleaux doit répondre aux exigences de la transmission adhésive de bâton ;
34. Le capteur oblique matériel de détection du mécanisme matériel sur la machine de distribution de colle doit être configuré devant la protection de rouleau pour éviter l'interférence avec le mécanisme de détection de capteur pendant le transfert de la colle ;
35. Le secteur de la bulle adhésive ne dépasse pas 10% du secteur adhésif, et le mécanisme adhésif préféré a le plan d'optimisation d'incliner les bulles adhésives d'échappement ;
36. La tête adhésive de presse avec de la pression d'ensemble et l'anti-séjour de limite fonctionnent ;
37. Ne rebondissez pas ou n'augmentez pas après la colle ;
38. Principal adhésif doit assurer les conditions d'exactitude de l'adhésif ;
39. La stabilité globale de la machine répond aux exigences, et les relations de position avec la ligne corps sont stables et indestimable ;
40. Position de contreplaqué d'épluchage pour s'assurer que la supériorité finale des conditions d'effet d'aspiration de feuille d'aspiration de rencontrer 99,95% ;
41. La fonction du dispositif de bande après le découpage pour empêcher la bande adhésive de coller ;
42. Des paramètres sont montrés à la même page, ensemble avec 3 niveaux des autorisations, différents niveaux des autorisations correspondant à la modification différente de programme ou des autorisations de visionnement, interface homme-ordinateur devraient être identifiées par CATL ;
43. La conception de distributeur de colle rencontre le changement fréquent des matériaux et la capacité de rapide-changement de la compatibilité ;
44. La position de la tête adhésive a la fonction de la surveillance en temps réel de pression, et peut mettre en application l'effet de surveiller le processus et l'anti-séjour de pâte de colle ;
45. La roue matérielle sur la machine de distribution, la roue de distribution et la roue de récepteur doivent avoir la séparation protectrice d'encadrement et de sécurité de particules ;
46. Le peu d'habillage et le peu de colle de coupe devraient être isolés, coupe la position de pâte de colle quand la porte ouvre l'arrêt d'équipement, le changement de la porte s'ouvre sans arrêt ;
47. Balayez le téléchargement double face MES, le film double face PN de l'information en lots de colle de balayage à l'épreuve d'erreurs, pour éviter l'erreur matérielle ;
48. La quantité d'adhésif double face, de la pression, le temps et d'autres données sont stockés localement et attaché au nombre de mod Slu ;
49. La tête adhésive avec le mécanisme élastique de tampon, position adhésive a la protection dure de limite, empêchent le noyau de surtension, fonction d'alarme est parfaite.
50. Tout l'équipement doit être conforme au contenu de la table de FAT de nébuleuse, ou avant que l'outsourcer se transporte, la nébuleuse a envoyé des ingénieurs au FAT d'équipement qualifié, avant l'expédition ;
51. Le cadre de porte externe de cadre est fait de plexiglass métal-encroûté par feuille ;
Médias d'énergie
4.1. Puissance
4.1.1. Tension AC220V, monophasé ;
4.1.2. Fréquence 50HZ.
4.2. Air
4.2.1.Pressure 0,4 à 0.45Mpa.
4.2.2. Le trafic 20L/min.
Cinq. Conditions environnementales
L'unité peut fonctionner sans barrières dans les conditions environnementales suivantes.
5,1 température ambiante : 5-35 degrés C
5,2 l'humidité 30-80% mais ne devrait pas être exposée.
5,3 devrait être exempt de gaz salé, gaz de corrosif de gaz toxique.
5,4 la poussière devrait être exempte de poussière conductrice.
5,5 la frontière magnétique ne devrait pas affecter la frontière magnétique du dispositif.
