machines de fabrication de la batterie au plomb 5 kg/cm2 pour le cachetage supérieur de batterie

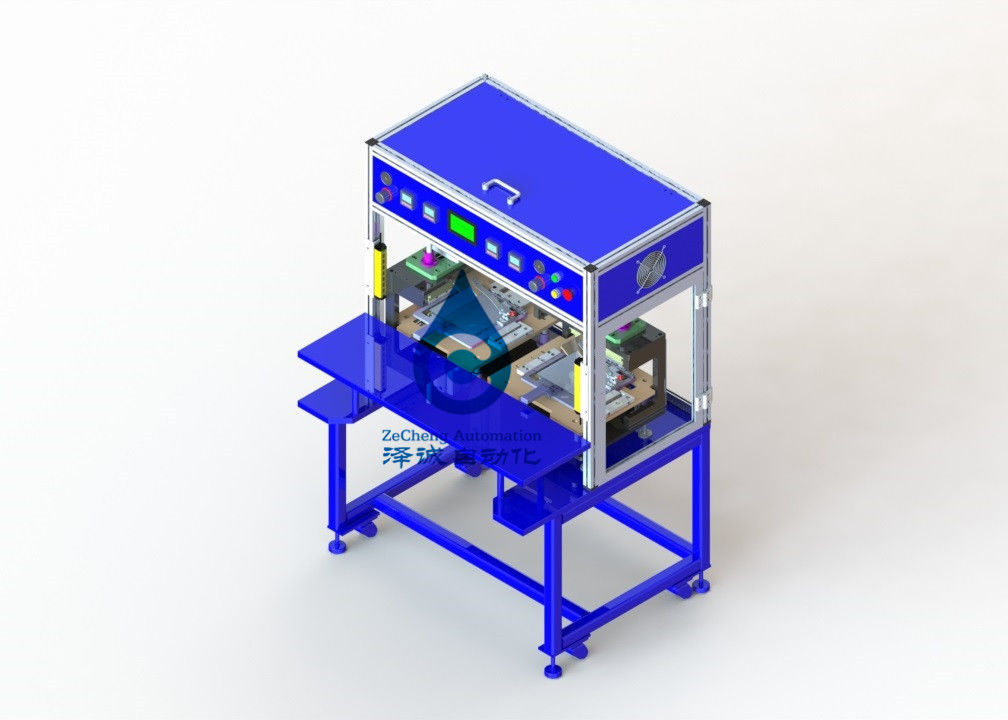

Machine de scellage supérieure de polymère de ZCB04A de lithium de fer de batterie semi-automatique de phosphate
1. Lancement de produit : L'équipement est principalement utilisé pour empaqueter le dessus et le côté de la batterie au lithium flexible.
Le paquet électrique soudé de noyau et la feuille de plastique en aluminium perforée et coupée sont assemblés pour réaliser le positionnement de manuel du paquet de noyau dans la coquille et la mettent manuellement dans la station indiquée de l'équipement. L'équipement est automatiquement empaqueté au dessus, au côté et au fond de l'équipement, et la batterie de finition est sortie.
2, principe de travail : par le caloduc de résistance à la tête (de cuivre), l'utilisation de l'effet de conduction de chaleur sur le matériau d'emballage de batterie au lithium (film d'aluminium-plastique), sous l'action d'une certaine pression, de sorte que ce devienne chauffage mou près de l'état de fonte pour accomplir la compression et la fusion.
Et ne remplacez pas le moule pour réaliser le joint supérieur et le joint latéral.
3. Caractéristiques principales :
1. La protection de sécurité, la conception uniques d'anti-Perm, la température de la permanente supérieure et inférieure peuvent être ajustées par le bouton de panneau de contrôleur de température et la valeur actuelle de la température ;
2. La tête est faite de matériel de cuivre, qui a le bon effet de transfert de chaleur, sauve la puissance, améliore l'efficacité de travail, et économise l'énergie comparée aux produits semblables ;
3. La pression de la tête supérieure et inférieure peut être ajustée par la valve de régulation de pression pour répondre aux exigences de différents paramètres de processus ;
4. La tête supérieure et inférieure sont conduites par le cylindre et guidées par deux douilles linéaires de guide. Le mouvement supérieur et inférieur est flexible et les conseils sont précis pour assurer le parallélisme du produit après scellage ;
5. Applicable aux batteries de différentes caractéristiques, et facile à s'ajuster, d'aucun besoin d'ajuster et remplacer la tête ;
4. Utilisation
Quand le paramètre de la température atteint la valeur réglée, la cellule tenue dans la main placera le bord de scellage de la cellule sous la tête dans la position de scellage positive de bord, le commutateur de pied démarrera, et le cylindre conduira la tête chaude supérieure pour presser et s'encapsuler, et la feuille de plastique en aluminium sera chauffée et ramollie, près de l'état fondu. Le cachetage chaud et l'action de rabattement seront accomplis, et la cellule sera sortie manuellement.
5. Paramètres techniques
1. Caractéristiques applicables : joint latéral ≤500mm, joint supérieur 500mm (airbag y compris).
2. Longueur principale : 520mm.
3. Largeur de joint : norme 5mm (3 | 10mm facultatif).
4. Épaisseur de bord : 0,15 | 0.3mm (selon l'épaisseur du film d'aluminium-plastique).
5. Soudure à chaud de la température : 0 | 250℃ (arrangement libre de la température).
6. Exactitude de contrôle de température : ± 2℃.
7. Temps de empaquetage : 2S-3S standard (réglable de 0-99s).
8. Pression principale maximum : 3000N
9. Le parallélisme du montage de cuivre supérieur et inférieur de moule n'assure aucune transmission de la lumière.
10. Équipé du dispositif de protection pour empêcher chauds échaudent.
11. L'équipement a des fonctions d'opération automatique et manuelle.
12. L'équipement est facile de nettoyer et remplacer le moule de cuivre.
13. Air comprimé : 5 | 8kg/cm2
14. Vitesse fonctionnante de pression atmosphérique : ≥400 périodes/heure
15. Alimentation d'énergie : AC220V/50Hz
16. Puissance : 1.5KW
17. Dimension externe : L800x W800x H1900mm
18. Poids d'équipement : 500Kg
6. Composition en équipement
* pièces mécaniques : mécanisme principal supérieur, mécanisme supérieur de plate-forme de fonctionnement de tête, mécanisme principal inférieur, grand mécanisme de plate-forme de plat, mécanisme de cadre, etc. ;
* pièces électriques et standard :
1. Cylindre : AIRTAC/SMC
2. Composants pneumatiques : AIRTAC/SMC
3. Relais de temps : Omron
4. Thermostat : Omron
5. PLC : panasonic
7. Méthodes et précautions d'entretien
1. Essuyez les en-têtes dessus et bas régulièrement pour les maintenir propres.
2. Lubrifiez les pièces mobiles de la douille de guide de pilier de boule pour garder le mouvement sans heurt.
3. Sinon a employé pendant longtemps, essuie la surface des pièces mobiles du mécanisme propre et pulvériser la surface avec de l'huile antirouille pour la protection.
4. Régulièrement contrôle les vis, écrous, goupilles et d'autres attaches dans toutes les pièces de la machine pour empêcher le relâchement et pour empêcher des accidents de qualité et des accidents personnels
8, règles d'exploitation sûre
1. Il est strictement interdit pour prolonger la main ou d'autres pièces à la tête, à la pièce mobile de la douille de guide de colonne de guide de boule, ou au secteur dangereux fonctionnant lors du fonctionnement pour causer le dommage corporel. Deux personnes ou plus ne sont pas permises d'opérer lors du fonctionnement pour éviter la blessure accidentelle.
(Avec une couverture de sécurité, faites toutes les pièces mobiles dans l'intérieur de la couverture pour assurer la sécurité personnelle)
2. Les techniciens étrangers et le personnel indiqué ne démonteront pas et ne corrigeront pas l'équipement à volonté.
3. Ne démontez pas les composants de circuit sans autorisation.
9, garantie de la qualité et service après-vente
1. Entretien de vie, garantie d'une année.
2. Après que l'expiration de la période de garantie, le vendeur charge seulement des heures de travail et des honoraires de transport pour l'entretien de l'équipement. Le vendeur chargera seulement des honoraires de coût pour le remplacement et l'achat des pièces relatives d'équipement.
