Une Multi-taille carrée semi-automatique plus rapide de machine d'injection de batterie de ≥12PPM
1, leprofil
Le dispositif convient à l'injection liquide semi-automatique des batteries. L'aiguille d'injection est manuellement placée dans l'orifice d'injection liquide sur le réservoir de tampon, et le liquide est injecté dans une méthode inverse d'aspiration, qui est automatiquement nettoyée à l'aspirateur et automatiquement pressurisée.
2. aspect et taille de produit
| Le modèle de batterie | W | L | H | H1 (colonne d'A) | S (distance entre la colonne de poteau et l'orifice d'injection) |
| Unité : millimètre | |||||
| 2770170 | 70 | 170 | 27 | 0-20 | ≥4 |
| 36171110 | 171 | 110 | 36 | 0-20 | ≥4 |
3. conditions et paramètres de processus
3,1. L'échantillon est nettoyé à l'aspirateur d'abord et ensuite injecté avec le liquide, puis a injecté avec le liquide par le passé, et puis le vide et la pression sont alternativement placés après l'injection. La cohérence d'absorption est bonne, l'uniformité est bonne, l'efficacité est haute, la précision est haute, et l'opération est commode et fiable.
3,2. Procédé liquide d'injection :
→ liquide quantitatif liquide d'injection de pompe d'injection de précision de → d'extraction de vide de batterie dans l'état de vide de batterie, l'apport d'électrolyte et la pression automatique de → d'absorption, charge statique alternative de bas vide ;
3,3. Le volume liquide 0-200g d'injection peut être ajusté
3.4. exactitude ±0.5% d'infusion
3,5. Efficacité d'injection liquide : 14h où l'efficacité réelle est déterminée selon la quantité d'injecter liquide et du temps de vide)
3,6 volumes liquides d'injection CPK > 1,3
4. Besoins en équipement
4,1. Il a les fonctions du vide pompant, l'injection quantitative d'électrolyte et l'injection rapide pressurisée, dont la fonction de l'injection rapide pressurisée peut être choisie et la pression peut être placée
4,2. Le diamètre minimum de tuyau de vide ne sera pas moins de 12mm, et le tuyau principal ne sera pas moins de 25mm
4,3 le de tube électronique est seulement en contact avec le produit, pas la cloison d'électrolyte.
4,4 conditions d'opération : manuel d'équipement alimentant, alignement de trou liquide d'injection, vide automatique pompant, injection liquide, alimentation manuelle après injection liquide.
alimentation manuelle de l'équipement 4.4.1 et alignement liquide de trou d'injection : le procédé d'opération adopte le positionnement de usinage, qui ne peut pas endommager l'aspect de batterie et le trou liquide d'injection
injection automatique du vide 4.4.2 :
la pompe du dosage 4.4.3 précise est utilisée pour l'injection liquide de batterie. La quantité liquide d'injection est réglable de 0g à 200g, et la précision liquide d'injection est garantie pour être ±0.5%.
4.4.4 le degré de vide à atteindre avant que l'injection liquide puisse être choisie, avec 20~1000Pa facultatif.
4.4.5 aucun électrolyte seront pulvérisés ou coulés pendant l'injection liquide.
temps 4.4.6 debout réglable : afin de réduire le temps d'injection, le dispositif maintient la fonction de l'injection pressurisée rapide.
manuel 4.4.7 masquant après injection liquide : simple et commode pour charger et décharger.
5, conditionsdetravailde l'équipement
alimentation de l'énergie 5,1 : AC220V monophasé, gamme de fluctuation de tension : ± 10% ;
5,2. Air comprimé : 0.4-0.6mpa ;
5,3. Température ambiante : 20-35℃ ;
5,4. Hygrométrie : 30-55% HEURE ;
5,5 là n'est aucun gaz corrosif, liquide ou gaz explosif sur le site.

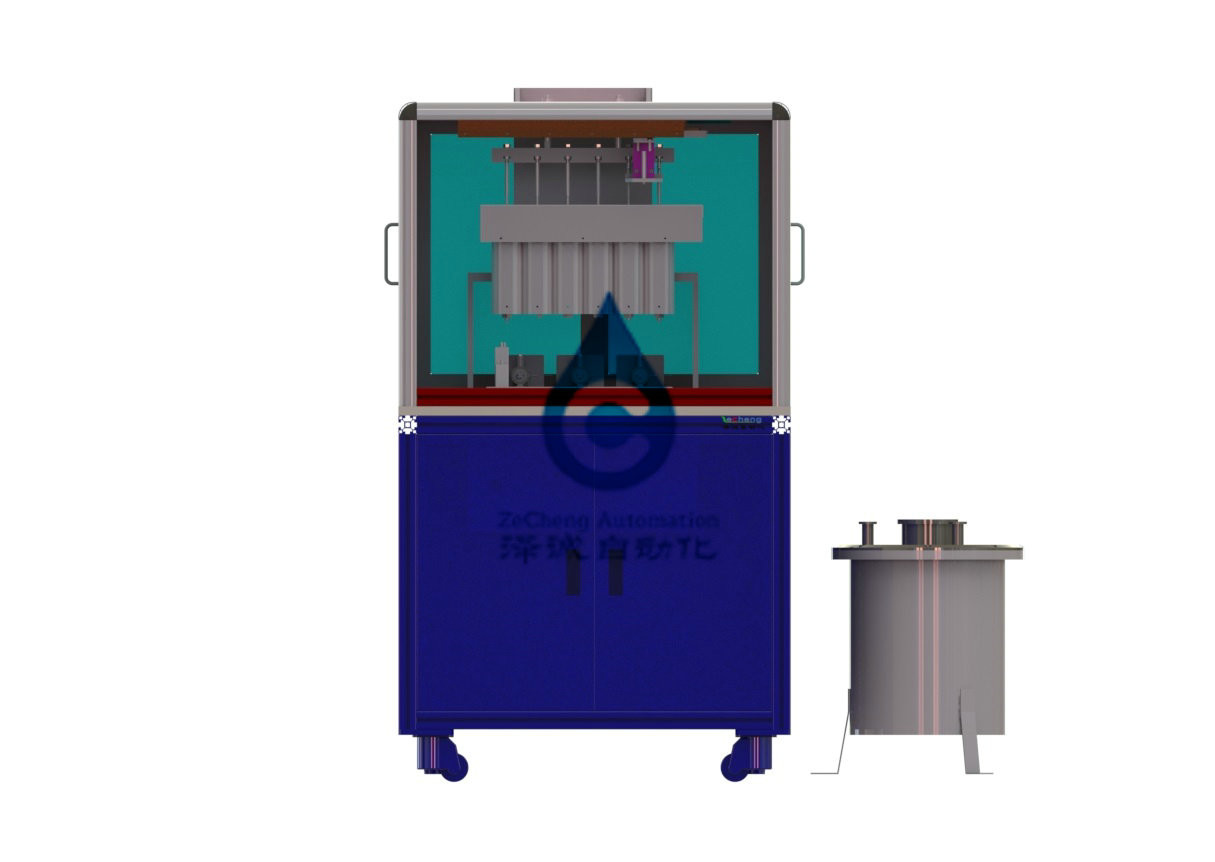

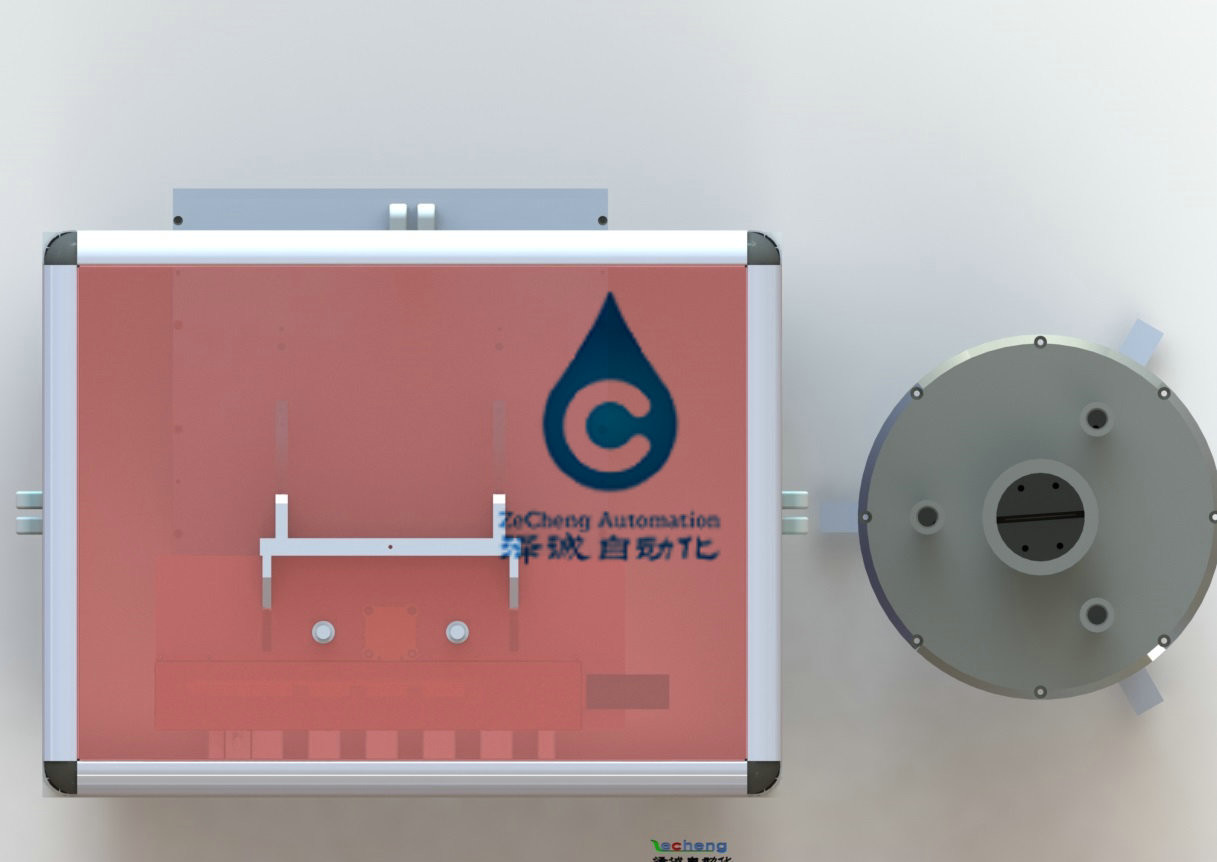

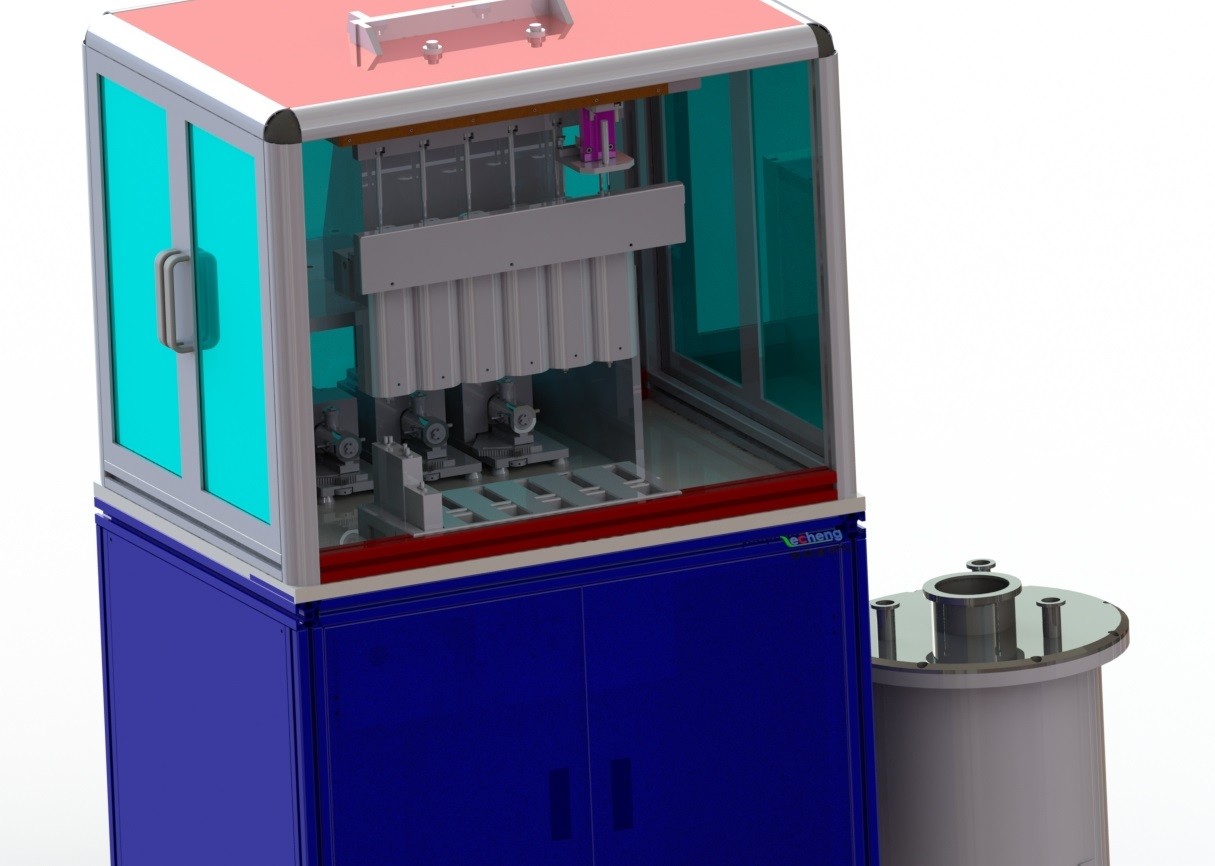

6. Dessin général
Engagement de coopération
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins relatifs partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Aucune plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après que l'équipement ait passé la période de garantie, s'il y a un problème, les deux parties communiquent et s'occupent avec lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie a stipulé dans le contrat et l'accord technique signé par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
