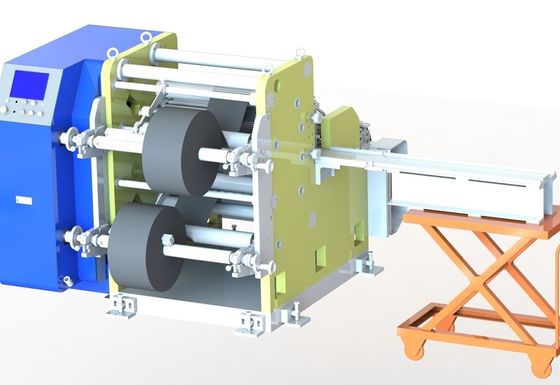

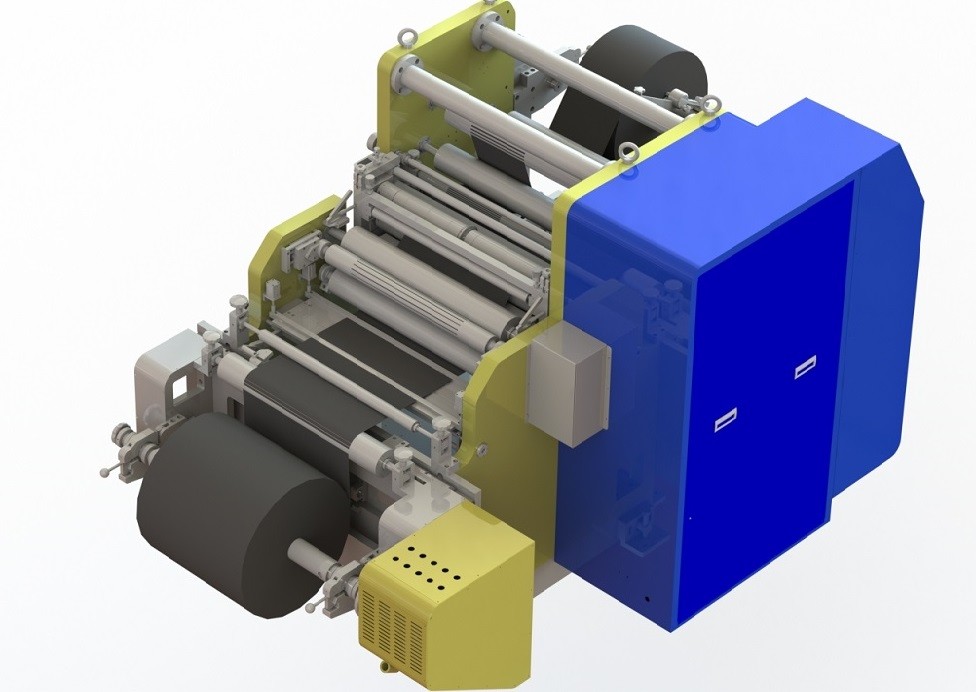

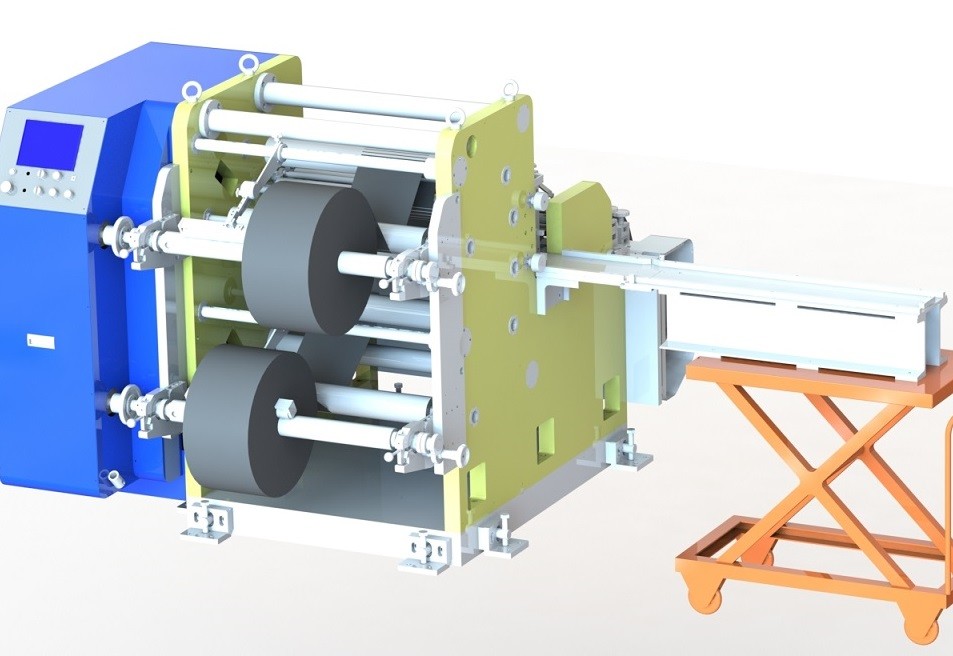

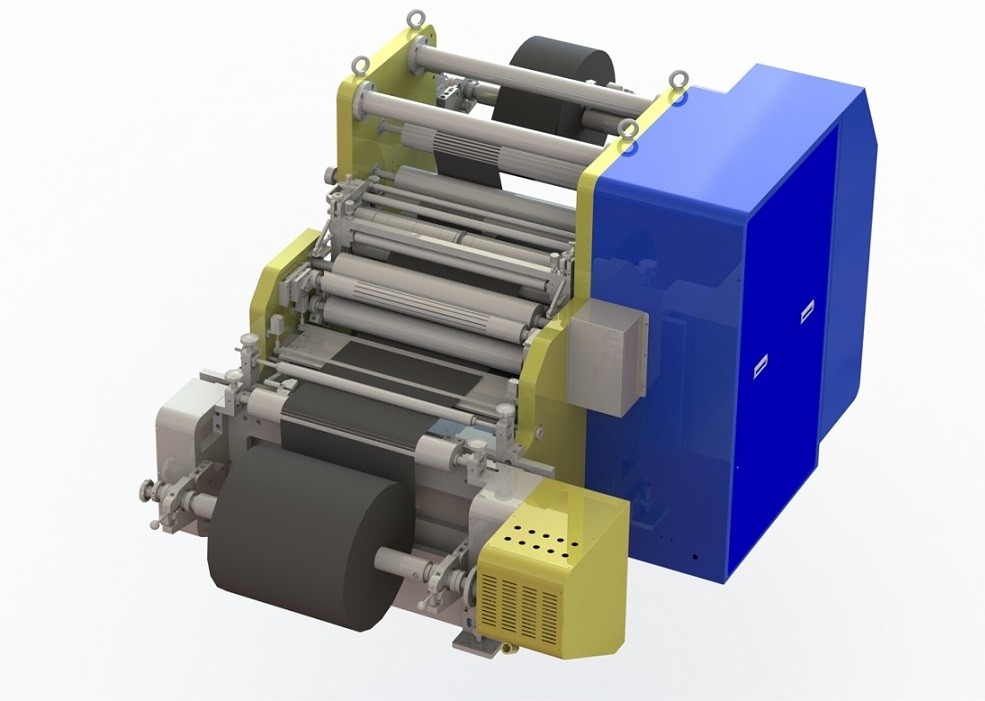

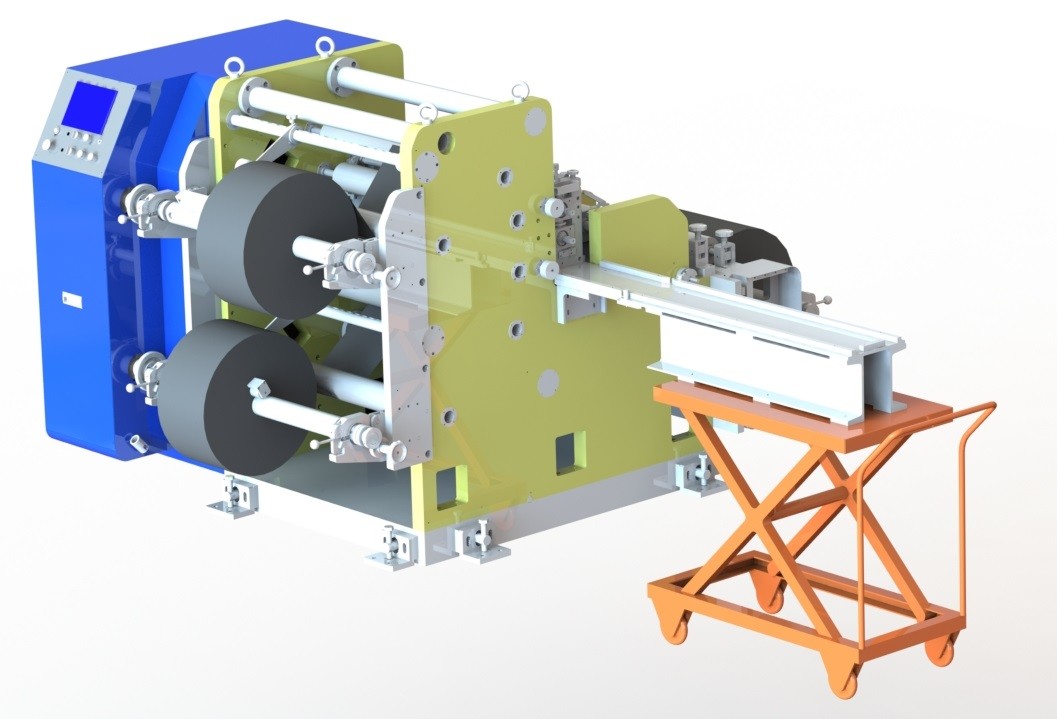

Machine de fente automatique de plat de batterie au lithium, Li Ion Battery Pack Assembly Line
1. fonctions de dispositif :
L'équipement simple de machine de machine de fente est principalement utilisé dans la métallurgie, l'électronique, des prises de courant, électriques et électriques électriques, composants électroniques, alimentation d'énergie, photovoltaïque solaire, des véhicules à moteur, construction navale, jouets, matériel, matériaux, diaphragme de morceau de poteau de batterie, le noyau de transformateur, bandes amorphes de diaphragme isolant, réacteur de noyau de ferro-alliage, dispositif d'impédance, enroulement de noyau de machine de soudage électrique, produits d'acier inoxydable, produits métalliques, métiers, papier. Matériaux d'emballage et toute autre industrie de transformation. Caractéristiques du produit : peut couper la bande ultra-mince, bande étroite, aucune bavures, bande en métal de haute précision. La qualité du produit a le niveau avancé domestique. Applicable à la ceinture en acier. Cuivre. Ceinture en aluminium. Réactif et ultra-précision matérielle non métallique fendant l'équipement pour traiter 0,02 l'étroit de millimètres plus mince et de 1 millimètre tel que le nickel, acier inoxydable de cuivre, en aluminium, titanique, ruban amorphe et d'autres genres de ceinture en métal, la vitesse de production la plus rapide de jusqu'à 200 m/min et matériel spécial. Avec la stabilité est bon. Ajustez le degré de grande, haute précision. Exécution fine. Configuration. Le prix est raisonnable, etc.
1.2. Les fonctions principales de la machine de découpage en tranches continue d'equipmentthe adopte le repos en porte-à-faux d'outil de structure, qui est commode pour combiner et changer l'outil. Il peut également fournir l'outil supérieur de lame ou la double structure suspendue de couteau, outil en forme de pale.
1) l'enroulement adopte la tension indépendante de l'axe d'expansion d'air avec la différence de glissement, la tension uniforme dans chaque section, et l'enroulement de haut en bas de dislocation après que les tranches soient divisées en bandes ; Et le contrôle de tension automatique de poteau, ceinture matérielle de rebobinage ordonnée, toutes les opérations adoptent tout le contrôle d'entrée d'interface homme-machine, et ont la fonction de la connexion de ceinture, du décalage, rapidement de la marche, de la brosse, etc., est un diviseur continu intelligent.
2) l'axe de coupeur de découpeuse est conduit par le moteur servo, la découpeuse supérieure et inférieure sont conduites par le moteur servo respectivement, la différence est découpeuse, la feuille de poteau de découpeuse n'a peu de déformation et aucune ondulation.
3) l'utilisation du coupeur de roulement à haute précision pour le découpage en tranches continu, approprié au papier d'aluminium, aluminium de cuivre comme substrat pour le poteau enduit d'espace continu, précision de coupure élevée, tranchant sans bavures, aucune rides ;
4) vitesse de coupure élevée, vitesse de conception mécanique de 40m/min ;
5) avec l'enroulement constant de tension de contrôle de PLC ;
6) l'axe d'expansion d'air est utilisé pour le déroulement, qui peut être tourné pour prendre les matériaux et le chariot élévateur pour prendre des matériaux ;
7) le cadre d'outil adopte le cadre mobile éliminé d'outil et est équipé d'une voiture de support, le rendant facile de changer des couteaux ;
8) l'outil a la haute précision, ne réalise aucun espace cisaillant, peut être employé à plusieurs reprises, épargne considérablement le coût ;
9) contrôle de tension constant pendant le déroulement, le découpage en tranches et l'enroulement d'up-down ;
10) la vitesse est commandée par le système de moteur servo avec le changement stepless de vitesse, et la synchronisation de toutes les pièces est réalisée ;
12) enroulez-vous avec la règle, commode pour) le système de détection du CCD material.13 peut être ajouté à la découpeuse pour marquer les morceaux de poteau défectueux (devez être spécifié dans le contrat)
2. Matériaux entrants et spécifications produit appropriés pour l'équipement
|
NON. |
contenu |
spécifications |
|
1 |
diamètre de petit pain : |
Φ500㎜ maximum |
|
2 |
Poids de déroulement : |
Max450kg |
|
3 |
diamètre olling de tambour : |
Φ3 » (Φ76.2mm) |
|
4 |
La largeur d'aluminium |
Max650mm |
|
5 |
Épaisseur d'aluminium |
Aluminium de cuivre : 7-20μm ; papier d'aluminium : 10-25μm ; |
|
6 |
Largeur de bobine : |
largeur maximum de fendre le revêtement matériel : max650mm |
|
7 |
Dédoublez l'épaisseur de poteau : |
50~300μm |
|
8 |
Diamètre de enroulement : |
Φ500㎜ maximum. |
|
9 |
Diamètre de bobine : |
Φ3 » (le diamètre intérieur) |
3, paramètres techniques principaux de l'équipement :
|
NON. |
Le nom de projet |
Paramètres techniques |
|
1 |
Mettez un rouleau de type : |
La précision de rectification est ±0.1mm, la distance de rectification est ±60mm, la précision de déroulement est le ≤± 0.2mm, et le rouleau de guide adopte le rouleau en aluminium anodique. |
|
2 |
Gamme et précision de contrôle de tension de déroulement |
20-100N, ±1N |
|
3 |
Course et précision de déroulement de contrôle de déviation : |
±50mm, ±0.2㎜. |
|
4 |
Vitesse mécanique : |
Max40m/minute (réglables continus) |
|
5 |
Coupure du taux d'acceptation : |
≥10m/min |
|
6 |
Coupe et caractéristiques : Largeur de coupe : Deux modèles (communication écrite de largeur spécifique) |
Largeur de coupure standard : 2 | 3 morceaux selon le processus la machine entière est équipés d'un ensemble de repos d'outil, y compris la tête et la voiture de levage hydraulique pour changer l'outil : (le reste de la partie supplémentaire sera spécifié dans le contrat. Sinon spécifique, selon la configuration standard de spécification technique. |
|
7 |
Exactitude de largeur de coupe : |
Exactitude de largeur de coupe : ±0.05㎜ ; |
|
8 |
Effet de la coupe : |
Aucune bavures ou vagues ; |
|
9 |
Bavures de Polonais (habillages y compris et aluminium simples et à couche double) |
Au delà de la surface de revêtement de la feuille de poteau : bavures longitudinales ≤10m (placement vertical de la feuille de poteau : au delà de la surface de la feuille de poteau), bavures horizontales ≤16 m (placement horizontal de la feuille de poteau : au delà de la surface de la feuille de feuille de feuille de poteau)). |
|
10 |
La durée de vie des couteaux |
La vie metersNormal d'habillage positive d'outil de metersThe du ≥ 100 000 de la vie d'outil de secteur d'aluminium de l'aurore du ≥ 200 000 de la vie d'outil de secteur du secteur d'habillage négatif est ≥ 200 000 mètres La vie de coupeur du secteur négatif d'aluminium de l'aurore est ≥ 200 000 mètres |
|
11 |
Serpentine de Polonais (recourbement de la direction de coupure du poteau) : |
Morceau de recourbement ≤1.0mm/1300mm, morceau de recourbement ≤1.0mm/1300mm de cathode de poteau positif |
|
12 |
Marque de couteau de coupe : Couteau domestique d'alliage |
Un mode de structure de disque de couteau, en changeant la taille d'entretoise pour ajuster le couteau de taille, dessus et bas de coupure Φ 130 millimètres de diamètre, diamètre minimum d'utilisation : Φ 126 millimètres. |
|
13 |
Caractéristiques intelligentes de numération : |
La longueur de coupe totale, se rétractant et le rapport de tension de déroulement, supérieur et inférieur de coupe de vitesse, glissant la pression d'axe, durée de vie d'outil, variétés de produit, vitesse de coupe de machine, coupant des mètres peuvent être placés et stockés sur l'écran tactile, découverte commode et à régulation de processus. |
|
14 |
Alarme de défaut : |
Tous les défauts seront alarme affichée sur l'écran tactile, et les points de défaut seront automatiquement montrés pour l'entretien facile. Le voyant de signalisation de lampe d'alarme de trois couleurs, invite d'écran tactile. |
|
15 |
Matériel électrique : |
380V/30A/50Hz monophasés ; Consommation d'air (air comprimé) : 300L/Min ; Puissance totale : au sujet de 6Kw ; Pression de source d'air (air comprimé) > 6 conditions de kg/cm2Gas : aucune eau, aucune huile, air pur filtré. Environnement de fonctionnement : ℃ de la température ambiante 20-40 ; 30-70% humidité. |
|
16 |
Largeur de enroulement : |
min30mm~max670mm |
|
17 |
Exactitude de enroulement : |
±0.5mm. |
|
18 |
Gamme de enroulement de contrôle de tension |
Axe simple : 5-50N |
|
19 |
Disposition de bord :
|
Balayez le rouleau maintenant le dispositif de collection, tension de déchets de bord peut être ajusté manuellement ; Chute ≥5mm de bord |
|
20 |
Taux de rotation de dispositif : |
≥95% |
|
vingt des |
poids |
2.5T |
|
vingt-deux |
Couleur de dispositif |
La couleur standard est gris chaud |
|
vingt-trois |
Attaché avec |
Le manuel d'exploitation chinois et le manuel d'entretien du matériel, ont acheté des pièces manuelles et d'autres matériaux |
|
vingt-quatre |
Note : veuillez fournir au client le poteau (selon la situation réelle du positif et négatif) une machine d'essai du petit pain (environ 500m longtemps) |
|
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins relatifs partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Aucune plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après que l'équipement ait passé la période de garantie, s'il y a un problème, les deux parties communiquent et s'occupent avec lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. En
(3) au cours de la période de garantie a stipulé dans le contrat et l'accord technique signé par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
