Autocollant à grande vitesse de queue de cellules de batterie de place d'équipement industriel de batterie dans Shell

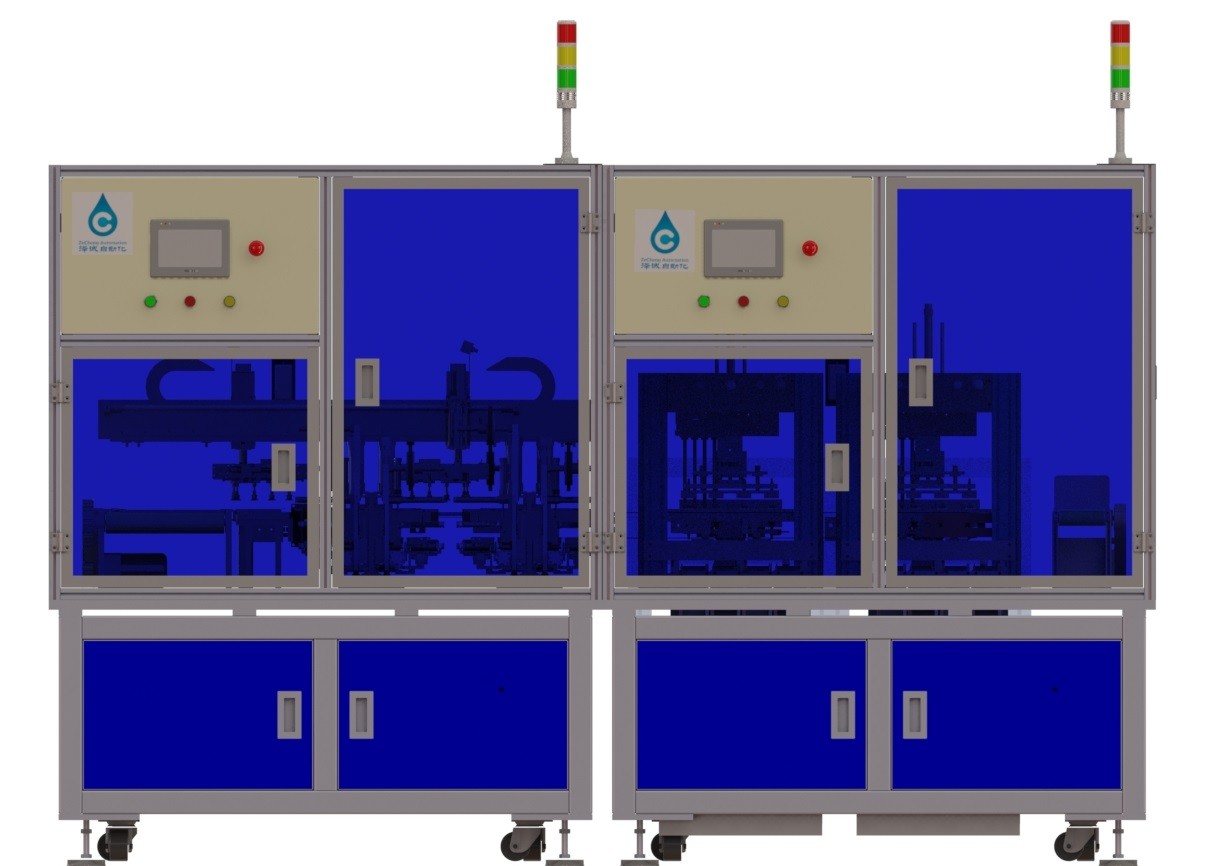

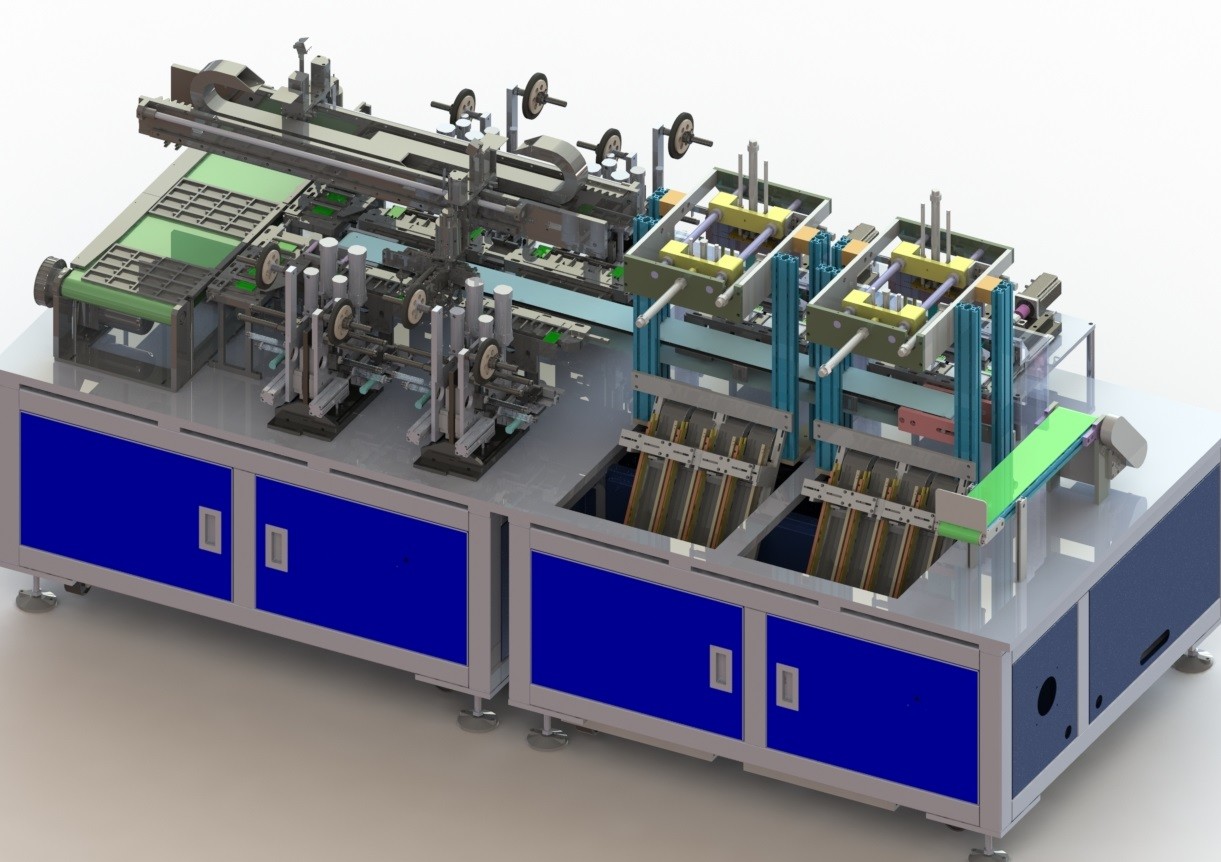

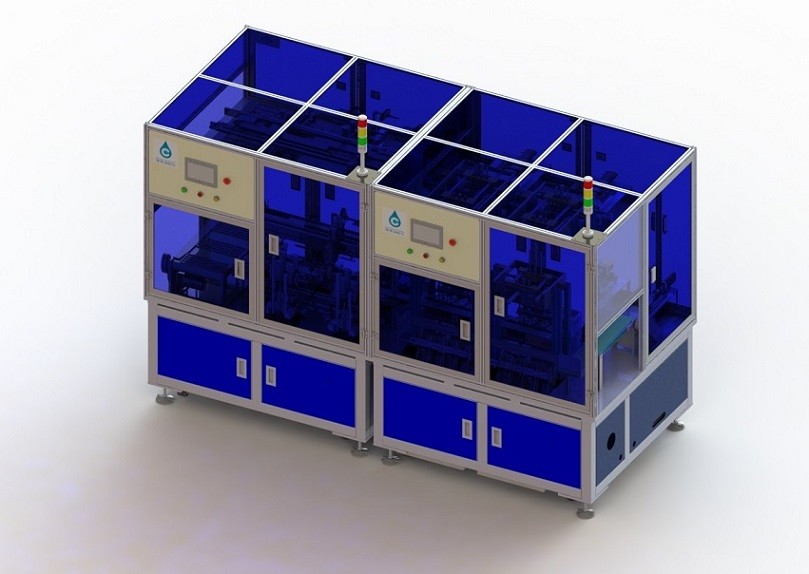

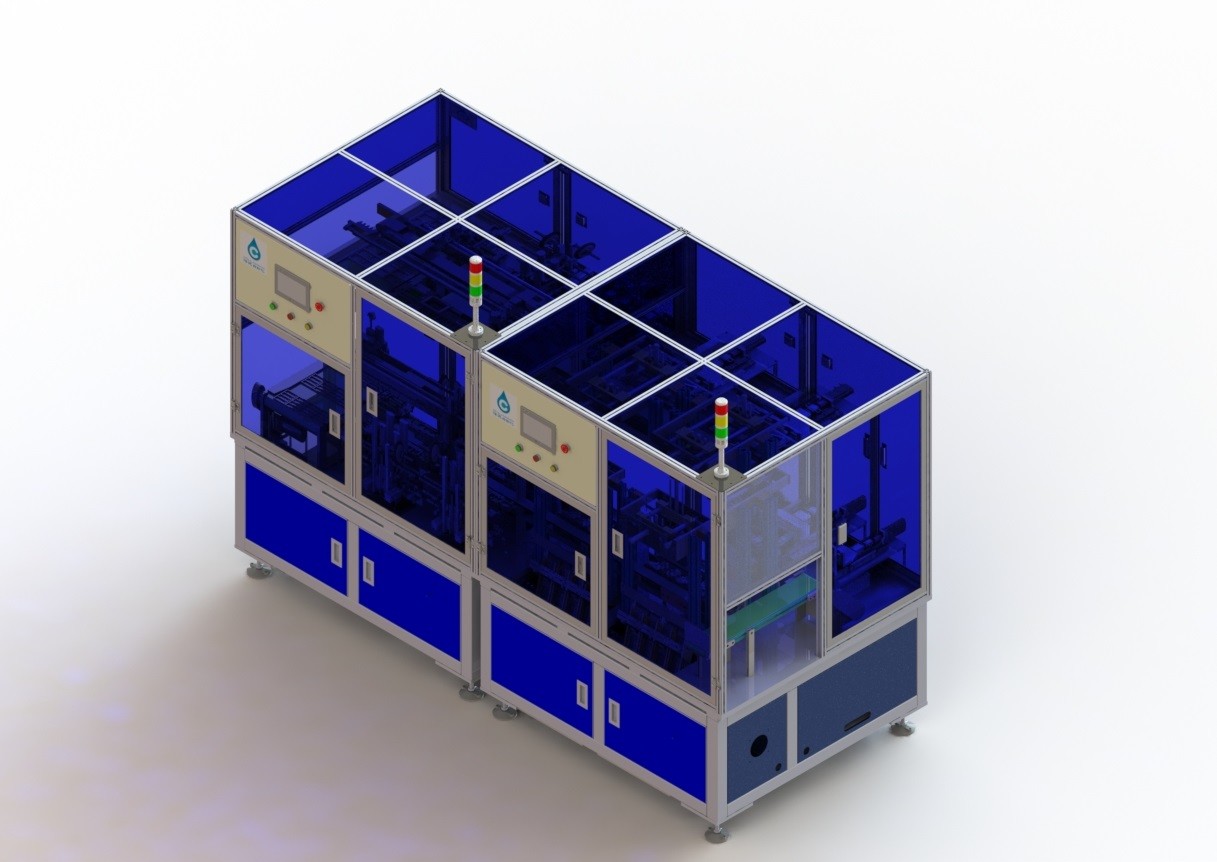

Autocollant carré ultra-rapide de queue de cellules de batterie au lithium dans la machine de coquille

1. Conditions de conception

1.1. Taille applicable de pot tournant : largeur : 30 | 70mm ; Taille : 36 | 80mm, épaisseur : 3,0 | 10mm. 1,2. La longueur du papier adhésif des côtés gauches et droits après que le noyau de petit pain soit collé est L4 : 0,2 | 1mm 1,3. Les deux côtés de la bobine sont symétriques, et la différence absolue est 0 | 3mm. 1,4. Le papier de diaphragme ne peut pas s'avérer au noyau de petit pain après que le noyau de petit pain soit collé (les courbures de papier de diaphragme à l'intérieur du noyau de petit pain sans exposer le diaphragme) 1,5. Le morceau et le diaphragme de poteau ne seront pas endommagés après que le noyau de petit pain soit collé. 1,6 en écrivant la coquille, il y aura une cannelure de guide entre le noyau et la bouche 1,7 de bobine de coquille. Les oreilles positives et négatives du noyau de bobine ne se plient pas au cours du processus de coller la colle inférieure et d'écrire la coquille. 1,8. L'angle entre le noyau de bobine et le côté de la coquille après avoir écrit la coquille est le ≤ 50 1,9 la distance entre le noyau de enroulement et le mur intérieur du fond de coquille après avoir écrit la coquille exige L3 : 0.5±0.2mm ; 1,10. La distance entre le noyau de bobine et les deux bords de la coquille L1 et L2 exige : ≥0.1mm 1,11, la différence entre le noyau de bobine et le bord de la coquille 1,12 après le noyau de bobine écrit la coquille, il peut automatiquement examiner la distance entre l'exposition de l'oreille négative d'électrode et la bouche de coquille, et détermine l'OK ou le NG (il n'y a aucune condition dans ce dessin d'essai, en outre, dû à l'erreur de longueur des matériaux assurés de l'oreille polaire, est ceci déterminé par si ?) 1,13. ≥ 99,8% 1,14 de taux de qualification de production. ≥ 95% de rendement de production et efficacité ≥40PPM 1,15 de production. La période d'opération du modèle de changement ne devrait pas dépasser 30min
