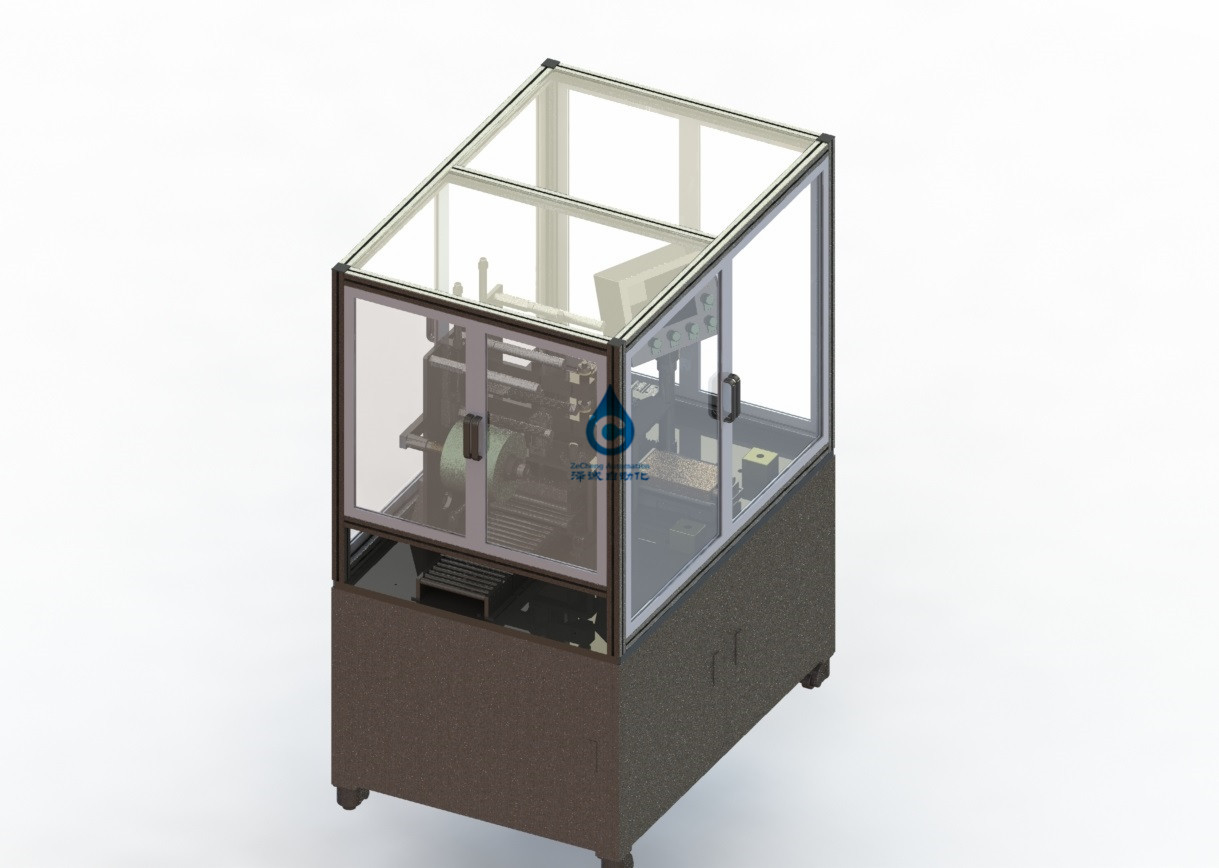

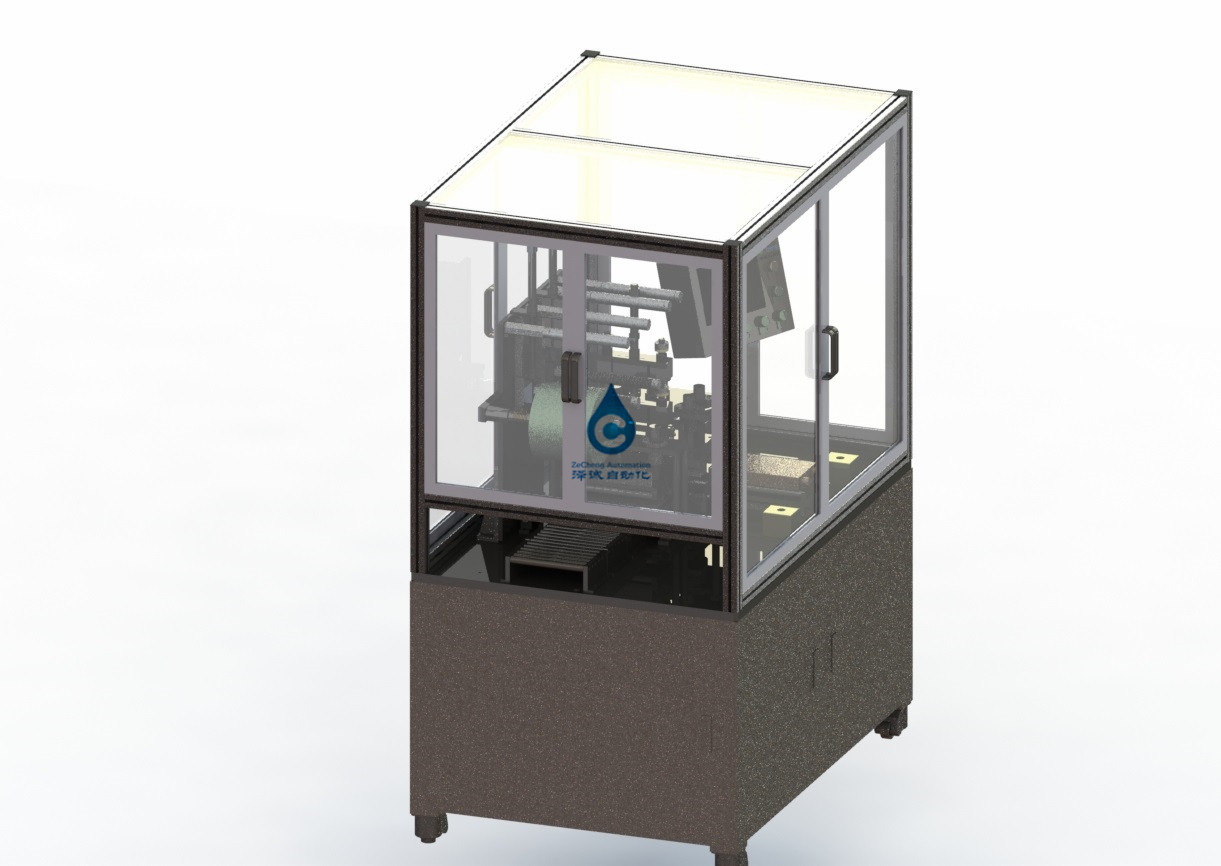

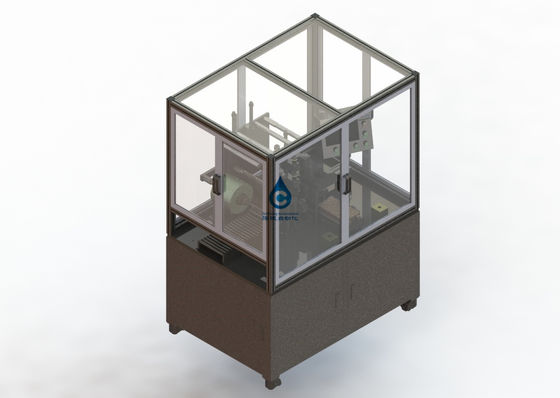

Machine de revêtement bleue de film d'Ion Battery Assembly Line Automatic du lithium 1800KG

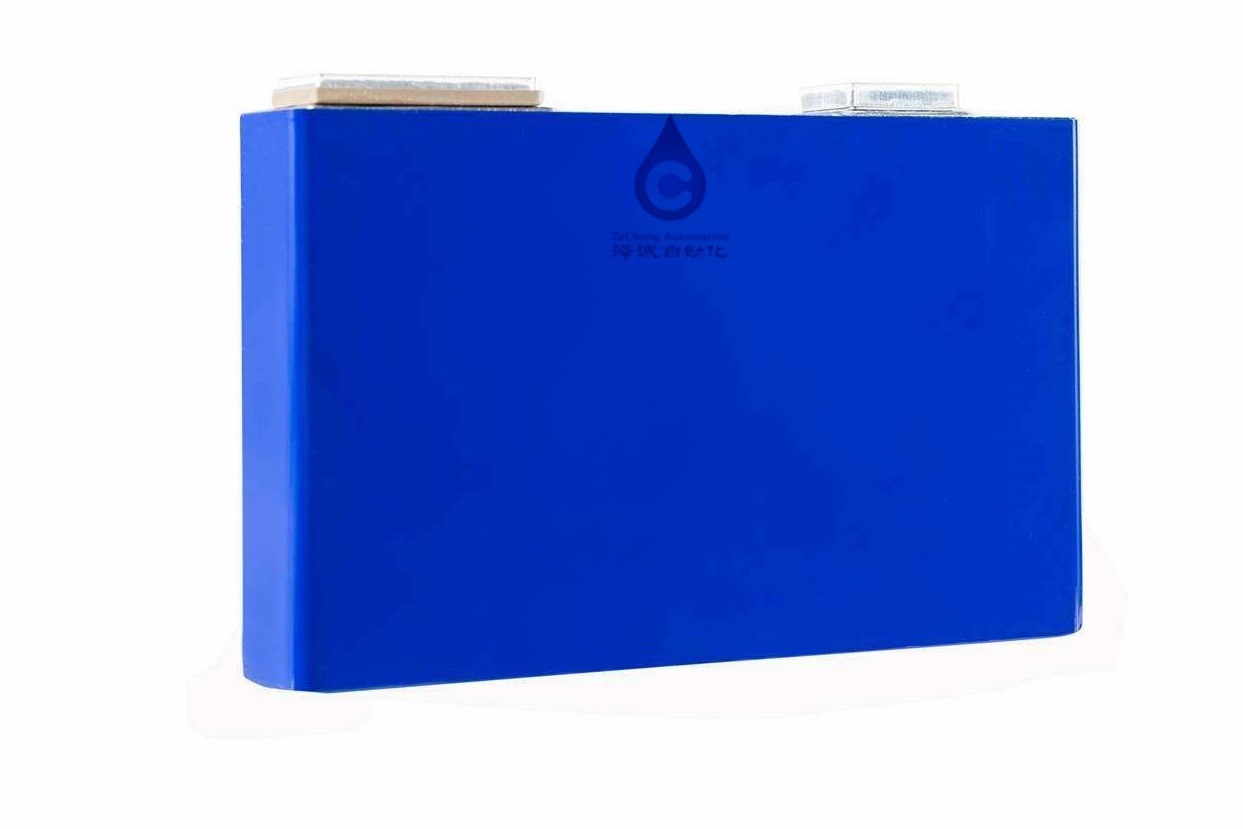

1. Fonction principale de ce système : collez l'enveloppe externe de la batterie qualifiée
2. Ce système inclut : 1 ensemble de système de alimentation de batterie, 1 ensemble de système de alimentation de bande, 1 ensemble de procédé de protection adhésif, 1 ensemble de masquer le mécanisme de chiffre d'affaires.
3. Système de chargement de batterie :
Ce système inclut : 1 ensemble de mécanisme de poussée de chiffre d'affaires de cellules électriques, 1 convoyeur à bande, 1 ensemble de mécanisme de dessin de batterie, 1 ensemble de batterie poussant le mécanisme
3,1 tournant et mécanisme de poussée de cellule électrique : elle inclut principalement 1 cylindre de rotation, 1 montage de rotation, 1 cylindre pressant et 1 cylindre de poussée.
bande de conveyeur 3,2 : elle inclut principalement 1 moteur pas à pas, 1 ceinture et 1 capteur en place ;
mécanisme de dessin de 3,3 batteries : il inclut principalement 1 moteur pas à pas, 1 module servo et 1 plat de dessin.
mécanisme de poussoir de 3,4 batteries : il inclut principalement 1 moteur de progression, 1 module servo, 1 plat de poussoir et 1 plat de positionnement.
4. Impératifs techniques
4,1 le matériel du montage de secousse seront POM, et il n'est pas permis de rayer la surface de batterie ;
4,2 la qualité du plat de positionnement seront POM, et il n'est pas permis de rayer ou porter la surface de batterie ;
4,3 la qualité du poussée-plat et du tirer-plat seront POM, et elle n'est pas permise de rayer ou porter la surface de batterie ;
5. Système de alimentation de bande :
Le système inclut 1 ensemble de mécanisme de déroulement, 2 ensembles de mécanisme de tension, 4 ensembles de mécanisme de sur-roulement, 1 ensemble d'underclamping et de tirer le mécanisme, et 1 ensemble d'overclamping et de couper le mécanisme.
mécanisme 5,1 de tension : il inclut principalement 2 cylindres, 2 rails linéaires de glissière et 1 rouleau de tension
mécanisme 5,2 de coupure de fixage supérieur : 2 cylindres supérieurs de mâchoire de serrage, 1 ensemble de bloc de fixage, 1 cylindre de coupeur, 1 coupeur ;
5,3 abaissent maintenir et tirer le mécanisme : il inclut principalement 2 cylindres inférieurs de mâchoire de serrage, 1 ensemble de blocs de fixage, 1 moteur servo, 1 vis sans fin, 2 rails de glissière et 1 ceinture synchrone
5,4 impératifs techniques :
5,1 la surface de sur-petit pain seront traités avec la dent de scie, et la ceinture en caoutchouc n'adhérera pas au petit pain
on ne permet pas l'adhésif 5,2 sur la surface du bloc de fixage
5,3 SKD11 est exigé pour le matériel de coupeur, et la durée de vie est 300 000 > des périodes
5,4 précision adhésive déroulante ±0.1mm
5,5 le bloc de pressing et de positionnement de batterie est faits de polyuréthane, ainsi il n'est pas permis de rayer la batterie ;
5,6 le matériel de la barre de guide au-dessous de la batterie est POM, et elle n'est pas permise de rayer la batterie ;
5,7 la déviation de précision du collage de film est ≤0.5mm. Il n'y a aucune ride et aucune bulles évidentes sur le film collant la surface de batterie. Le diamètre d'une bulle simple est < 1mm="" and="" that="" of="" a="" single="" bubble="" is="">
5,8 la surface est complètement enduits, et la coquille en aluminium ne peut pas être exposée ;
5,9 la bande est 3-5mm plus hauts que la soudure, et la pièce plus haute que la soudure est exigée pour être collée sur la couverture supérieure, et aucune fuite de la soudure n'est permise
rendement 5,10 : ≥99% ;
6. Liste de configuration
| Le numéro de série | Le nom du | Le nombre de | marque |
| 1 | Limite de bande | 2 | Traitement non standard |
| 2 | cylindre | 2 | SMC |
| 3 | Guide linéaire | 2 | HIWIN |
| 4 | Un petit pain | 2 | Traitement non standard |
| 5 | cylindre | 2 | SMC |
| 6 | Moteur servo | 1 | panasonic |
| 7 | vis | 1 | HIWIN |
| 8 | Guide linéaire | 2 | HIWIN |
| 9 | Capteur d'origine | 1 | panasonic |
| 10 | Capteur de limite | 2 | panasonic |
| 11 | accouplement | 1 | COUP - LIEN |
| 12 | Ceinture synchrone | 1 | Traitement non standard |
| 13 | Le cylindre de fixage | 2 | SMC |
| 14 | Découpez le cylindre | 1 | SMC |
| 15 | Bloc stratifié | 2 | Traitement non standard |
| 16 | coupeur | 1 | Traitement non standard |
Engagement de coopération
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins relatifs partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Aucune plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après que l'équipement ait passé la période de garantie, s'il y a un problème, les deux parties communiquent et s'occupent avec lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie a stipulé dans le contrat et l'accord technique signé par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
