Haute machine efficace de correction de PVC d'Ion Battery Assembly Line Automatic de lithium
1. Ce système sera enduit en alimentant le rampement de cellules de manipulateur au système après la prise de la livraison, la batterie est sur le système de cordon de mouvement et de pâte de PVC avant le positionnement, conduit en donnant la ligne positionnement, plaçant le morceau de place de couverture isolé par PVC de pâte, après l'achèvement de la pâte après l'achèvement de la batterie pour continuer l'écoulement en avant, écoulement aux extrémités de cordon par la sélection artificielle ;
2. Le système inclut : 1 ensemble de manipulateur de alimentation de batterie, 1 ensemble de système de pâte de place de PVC, 1 ensemble de transmission de batterie et système de positionnement ;
3. Impératifs techniques :
3,1 le besoin en matériaux de la pince du manipulateur est PE ;
3,2 l'exactitude répétitive de mouvement de la direction d'axe des abscisses du manipulateur est ±0.1mm
3,3 l'exactitude répétitive de mouvement du manipulateur dans la direction d'axe des y est ±0.1mm
3,4 l'exactitude répétitive de mouvement du manipulateur dans la direction d'axe de Z est ±0.1mm
probabilité 3,5 de la baisse =0% de pince de batterie et de batterie
4. Liste de configuration
| Le numéro de série | Le nom du | Le nombre de | marque |
| Batterie manipulant le manipulateur | Moteur servo | 2 | panasonic |
| vis | 2 | HIWIN | |
| Guide linéaire | 4 | HIWIN | |
| Le cylindre de fixage | 1 | SMC | |
| doigts | 1 | Traitement non standard |

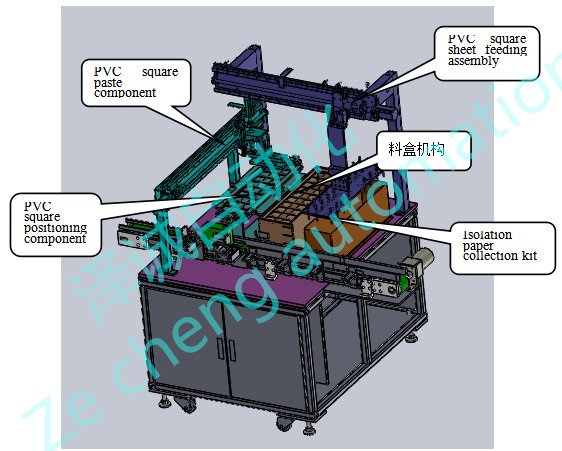

5. Film de place de PVC collant le système : il inclut principalement un mécanisme matériel de boîte, composant de alimentation de film de place de PVC, film de place de PVC plaçant le film de composant, de place de PVC collant le composant, et le composant de collection d'article d'isolement

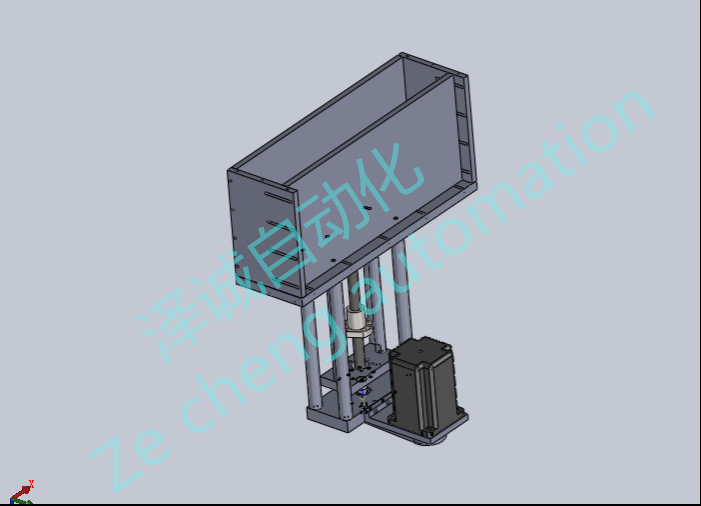

mécanisme de alimentation de la boîte 5,1 : il inclut principalement une boîte de alimentation, une vis sans fin, un moteur pas à pas et une ceinture synchrone
5,2 composants de alimentation de feuille de place de PVC : incluez principalement 1 moteur servo, 1 vis sans fin, 2 rails de glissière, 1 ensemble de surgeon, 1 ensemble de colonne de soutien, 1 cylindre supérieur et inférieur ;
5,3 place de PVC plaçant des composants : incluez principalement 4 cylindres de normalisation d'air, 2 cylindres de downforce, 2 barres de mise en couches de positionnement, et 1 ensemble de plat d'aspiration de vide ;
5,4 composants de place de PVC de correction : ce système inclut principalement un moteur servo d'axe des abscisses, un moteur servo d'axe des y, deux vis sans fin, une ceinture synchrone, un surgeon de vide et quatre guides linéaires.
6. Impératifs techniques :
6,1 indices de réussite de alimentation ≥99% ;
on ne permet pas à 6,2 le surgeon d'endommager la place de PVC ;
6,3 taux qualifié par pâte ≥99% ;
6,4 la pâte de place de PVC ne doit pas tomber, aucune déformation, aucun débattement, aucune bulles ;
7. Liste de configuration
| Le numéro de série | Le nom du | Le nombre de | marque |
| Composant de pâte de place de PVC | Moteur servo | 2 | panasonic |
| vis | 1 | HIWIN | |
| Guide linéaire | 4 | HIWIN | |
| Tasses d'aspiration de vide | 2 | Traitement non standard | |
| Ceinture synchrone | 1 | MISUMI | |
| Place de PVC plaçant le composant | Cylindre de vapeur à | 2 | SMC |
| Pressez le cylindre | 1 | SMC | |
| Positionnement de la mise en couches | 1 | Traitement non standard | |
| Plat d'aspiration de vide | 3 | Traitement non standard | |
| Ensemble de alimentation de PVC | Plat de support de rail de glissière | 1 | Traitement non standard |
| colonnes | 1 | Traitement non standard | |
| incidence | 1 | Traitement non standard | |
| mandrin | 2 | Traitement non standard | |
| Plat de connexion | 1 | Traitement non standard | |
| Cours glissant | argent | ||
| cylindre | SMC | ||
| vis | argent | ||
| incidence | MISUMI | ||
| Moteur servo | panasonic | ||
| accouplement | norme | ||
| Établissements de poubelle | Support de papier d'emballage | Traitement non standard | |
| Dessus du composant | Traitement non standard | ||
| incidence | MISUMI | ||
| vis | SMC | ||
| Ceinture synchrone | MISUMI | ||
| Roue synchrone | norme | ||
| Moteur pas à pas | norme | ||
| Boîte de collection de papier d'isolement | La boîte de collection | Traitement non standard |
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins relatifs partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Aucune plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après que l'équipement ait passé la période de garantie, s'il y a un problème, les deux parties communiquent et s'occupent avec lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie a stipulé dans le contrat et l'accord technique signé par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
