lithium Ion Battery Assembly de machine de fabrication de plat de batterie de 3.3mm 5.5mm
Chaîne de montage de fer au nickel de plat de batterie chaîne de production de plat de batterie cadmium-nickel
Spécifications produit :
1. conditions de conception pour la chaîne de production du plat de batterie du type de sac

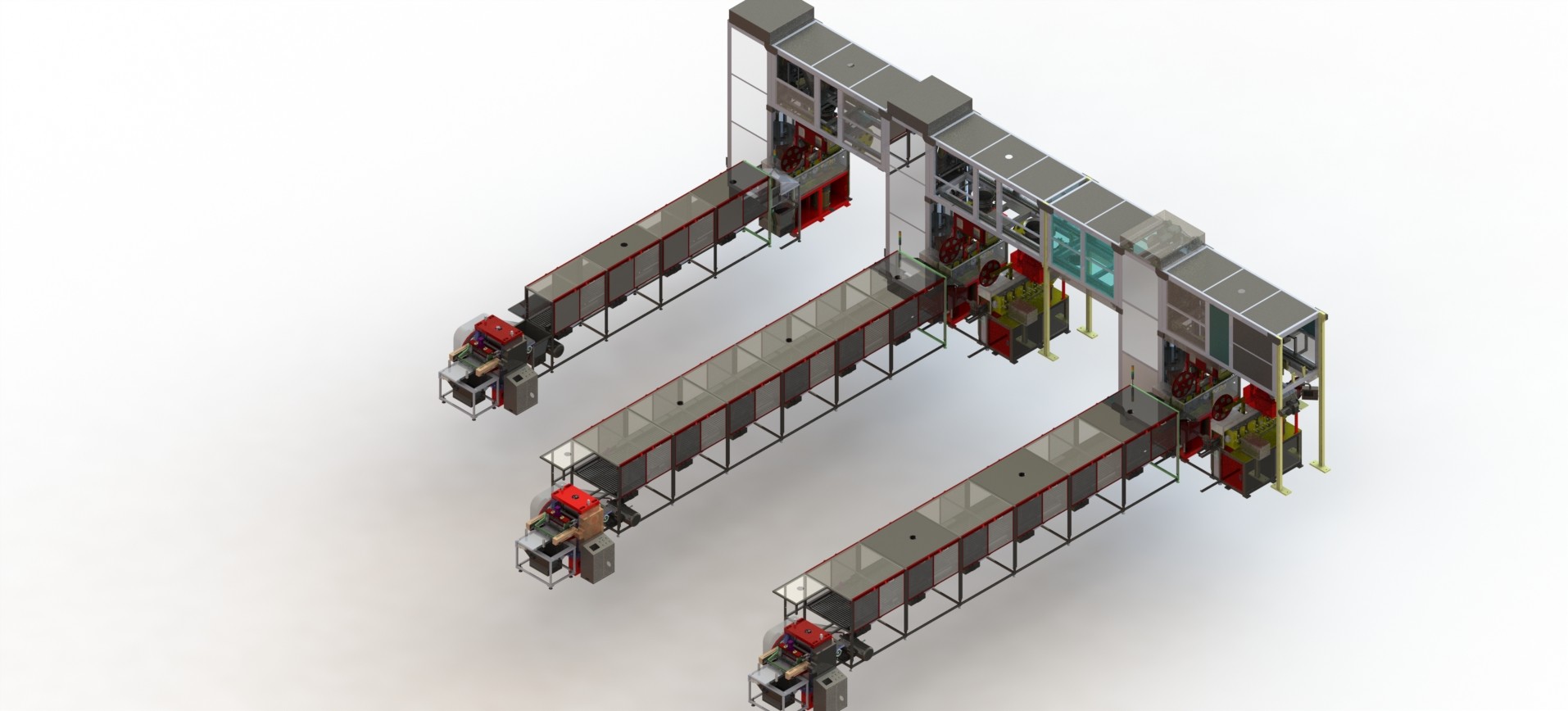

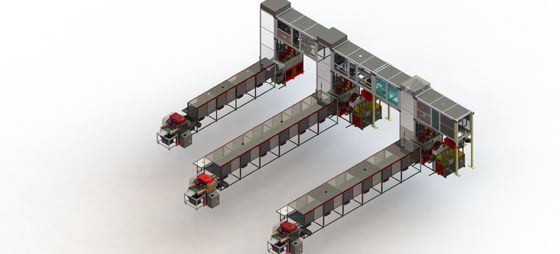

1,1. Basé sur les conditions de fabrication des plats fournis par le ****, ce projet conçoit et produit la chaîne de production vide pour le plat de la batterie de sac. La chaîne de production automatique du dégrossissage de protection de la batterie de sac inclut deux le conducteur matériel automatique, deux indépendants et installation symétrique de miroir de conducteur de poudre, une table de chargement (petit stockage de bande), et une machine de cisaillement gravante en refief.
processus de la fabrication 1.2.Plate vide : la bande en acier sous le cadre et la forme de bande pour remplir grattoir remplissant de poudre, saupoudré et secondaire de poudre (-) – avec le cadre - à travers la bande la fusion - - bras dans la bouche - support vide orienté à plier (- > poudre claire), bouche serrée - - établi de chargement (de petit stockage) (9 m) - charme découpé d'article - graver - coupe - le plat continue la livraison. La chaîne de production négative de blanc de plat a besoin seulement assaisonner une fois, aucun emballage et poudre secondaires.
capacité 1.3.Production et paramètres de processus de la chaîne de production de blanc de plat : la vitesse de production de petites bandes est réglable par 20m/min, et la longueur de petites bandes est + de 8m/0,5/bandes réglables. L'épaisseur de la bande est réglable de 3,3 à 5.5mm. Petit poids 2.6g | 6.5g/50mm de barre réglables ; Ceinture en acier applicable : 0,1 X.21 X L ; 0,1 * 23 * L ; 0,1 X.25 X L. La largeur de la bande de plat est réglable de 60 à 400 millimètres, et la longueur de cisaillement de la bande est réglable de 80 à 200 millimètres. Après avoir gravé, l'épaisseur est réglable de 1,4 à 5.0m, et le taux de cisaillement est plus grand que 25 en refief fois /min.
conditions 1.4.Performance de chaîne de production de blanc de plat : 1,3 dans des conditions normales de production. Conditions de la clause ; Chaque mécanisme réglementaire de partie, d'alimentation, alimentation de poudre et mécanisme de emballage, formant le mécanisme de combinaison, le mécanisme de cisaillement de pression, les conditions de la stabilité et la fiabilité, faciles à utiliser ; Toutes les pièces mobiles auront le mécanisme raisonnable, fiable et commode de lubrification.
1.5. Prévention de la poussière :
1.5.1. La chaîne de production doit avoir les équipements antipoussière fiables, et les équipements antipoussière réservent l'entrée d'air ; Il devrait y avoir réservoir matériel de collection sous chaque taille en activité, qui exige la collection complète et l'opération commode. La porte de sécurité de toute la couverture antipoussière devrait être ferme et fiable, commode pour utiliser et maintenir.
1.5.2. Tous les équipements, commutateurs, prises et prises électriques seront antipoussière et anti-déflagrants. Le cordon de secteur aura un dispositif de couverture.
1.6. Après que la conception soit remplie, les dessins de construction seront confirmés et signés par la partie a et seront attachés à cet accord technique.
chaîne de la production 1.7.Plate automatique équipement :
| NON. | Nom de processus | Devicename | Capacité d'équipement | Quantité (ensembles) | Remarques |
| 1 | Matériel de charge | Conducteur automatique de poudre | 250kg /netx | 2 | Chargement automatique |
| 2 | Poudre de paquet | Machine d'emballage automatique de poudre de plat | ≤20m/min réglable | 2 | |
| 3 | chargement | Station de chargement | 9m | 1 | Aucune bande de conveyeur de rouleau de puissance |
| 4 | Aucune bande de conveyeur de rouleau de puissance | Machine de cisaillement de cannelure | ≥25 次 /min | 1 |
