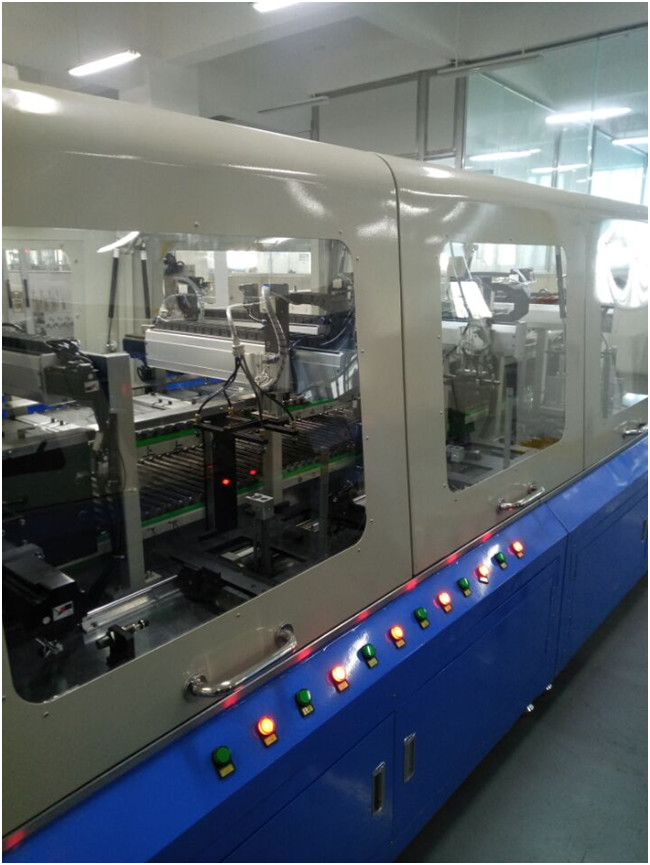

Chaîne de montage automatique de batterie d'ion de lithium de détection machine de épissure de Polonais
1. Fonctions d'équipement
| Longueur (millimètre) | largeur (millimètre) | épaisseur (millimètre) | poids (G) |
| 130-200 | 150-200 | 0.05-0.6 | 0-250 |
1.2. Le battement global de production de l'avion automatique de détection est : comprimé 3s/; 20 PAGES PAR MINUTE
1,3 l'avion automatique spécial de détection a les caractéristiques de l'efficacité élevée de production, de l'entretien stable d'opération, de fiabilité, simple et commode, et peut répondre aux exigences de la partie a pour la production continue de 24 heures, avec ses heures par jour ≥90% ou ≥21.6 continues complètes d'efficacité de production ;
1,4 que l'équipement peut s'adapter à la production des produits de diverses caractéristiques, et le temps requis pour remplacer le modèle de produit pendant la production de l'équipement ne devrait pas dépasser 15 minutes ;
1,5 les matériaux entrants des plats positifs et négatifs de batterie sont de type de magazine. Quand les plats de batterie sont détectés pour être épuisés, l'alarme automatique rappellera les travailleurs de changer la boîte de réapprovisionnement en combustible et de continuer à travailler.
2. Proposition technique
Dans ce plan, la boîte matérielle d'électrode de batterie adopte la même boîte matérielle que le séparateur de pesage, qui peut être remplacé par l'un l'autre. Le manipulateur saisit automatiquement le morceau de poteau de la boîte et des matchs matériels correspondants il selon les paramètres de configuration réglés sur l'écran tactile. Après que l'achèvement de la ligne de transmission déplace automatiquement une distance, sera équipé d'un paquet de batterie pour transporter la batterie hors de l'équipement
station de la charge 2,1 automatique de feuille de poteau de batterie
Elle est employée pour réaliser l'alimentation automatique de la feuille de poteau de batterie, qui se compose de mécanisme d'alimentation de magazine de remplissage.
mécanisme d'alimentation 2.1.1 de magazine de chargement
Le système de alimentation adopte la méthode d'alimentation par la magazine, et il y a un total d'alimentation de 1 magazine. Rempli de poteaux à la main tandis que le travail de la magazine est chargé dans la fente de positionnement de mécanisme d'alimentation, le senseur de détection détecte que la magazine est en place, le manipulateur commence à sortir le matériel, le senseur de détection détecte que la magazine vide est en place, et le système envoie un signal d'alarme pour informer l'opérateur pour remplacer la magazine. Il y a 6 genres de boîtes matérielles selon la classification.
2.2. Manipulateur de prise matériel linéaire
Saisir adopte la méthode d'aspiration de vide ; Le moteur servo conduit le manipulateur d'adsorption de vide au mouvement dans une ligne droite sur le rail de guide. Tranche de poteau de grippage de position de l'instrument 6. Afin d'éviter la situation de la stratification continue pendant le dessin de vide, une fan de désionisation est placée à la position de alimentation pour éliminer la stratification continue pendant le dessin en enlevant à l'air comprimé le vent ionique.
ligne de convoyeur à bande 2,3
La ligne de convoyeur à bande est employée pour réaliser la transmission de progression de la feuille de poteau de batterie, qui se compose de moteur, de réducteur, d'embrayage électromagnétique et de convertisseur de fréquence. Quand la feuille de poteau de batterie est transportée dans la position correspondante avec la ligne de transmission, différentes fonctions sont réalisées par la station correspondante.
3. Description d'équipement principal utilisée
3.1. Mécanisme d'alimentation : 6 ensembles, se composant de la magazine de poteau-chargement et le capteur de détection, etc., avec les composants pneumatiques de la société du Japon SMC, du capteur de détection de la société de SUNXI ou d'OMRON, et du repos ont conçu et ont produit par la société de zecheng.
3.2. Manipulateur de alimentation linéaire : 1 ensemble, composé de dispositif de mouvement linéaire, à travers le mécanisme de mouvement, le dispositif d'aspiration de vide, le fan de désionisation, le capteur de détection, etc., les composants pneumatiques utilisant des produits de SMC de Japonais, les capteurs de détection utilisant des produits de SUNXI ou d'OMRON, le repos par conception de société de zesheng et la production.
ligne de convoyeur à bande 3,3 : 1 réglé, se composant du moteur, réducteur, convertisseur de fréquence, bande de conveyeur, mécanisme de tension, profil en aluminium, etc., le moteur et le réducteur sont faits de produits de société orientale du Japon, la bande de conveyeur est faite de produits de société de habasit de la Suisse, et le repos sont conçus et fabriqués par la société de zecheng.
système de contrôle 3,4 électrique : système de contrôle électrique : 1 réglé, y compris le PLC, l'écran tactile, l'armoire de commande électrique et les composants électriques de basse tension, etc., PLC, etc., sont d'employer des produits d'omron du Japon, et l'écran tactile est d'employer le tongtai de kunlun.
4. Fiabilité du système
4,1 en concevant le plan, la fiabilité du système est principalement considérée : alarme anti-parasitage, de système, protection de sécurité et protection à chaînes de système, etc. ;
4,2 aussi loin que possible, composants fiables choisis : SMC pour les composants pneumatiques, le yamanshe pour le moteur, l'OMRON pour le capteur, l'OMRON ou le mitsubishi pour le PLC ;
4,3 conception, ensemble strict et procédures de mise en point pour assurer le système est parfait et fiable ;
5. D'autres conditions
alimentation de l'énergie 5,1 : 380V triphasé, 60Hz, quatrième au sol de phase ;
air comprimé 5,2 : 0.5mpa, ± 10% de fluctuation de pression atmosphérique.
5,3 dimensions hors-tout de l'équipement : 1700*1000*1800 (longueur * largeur * taille)
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
