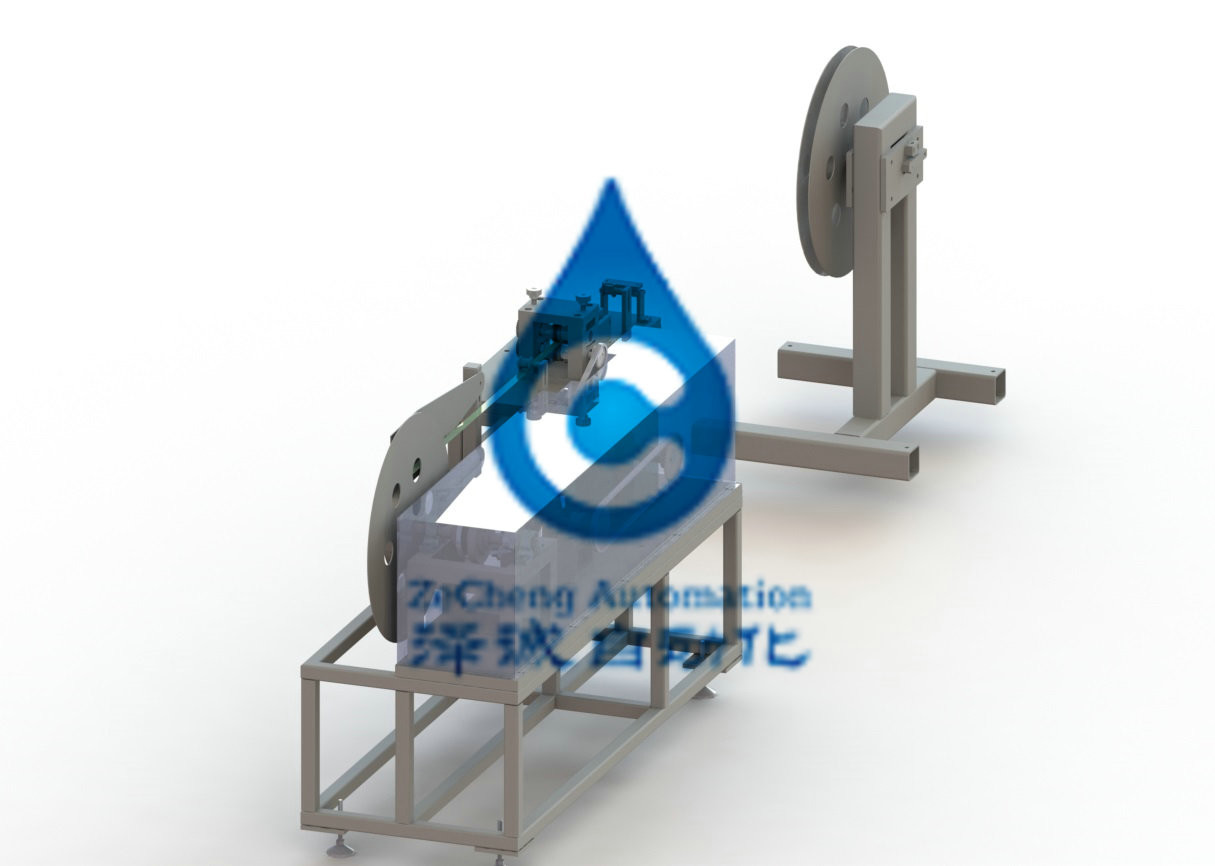

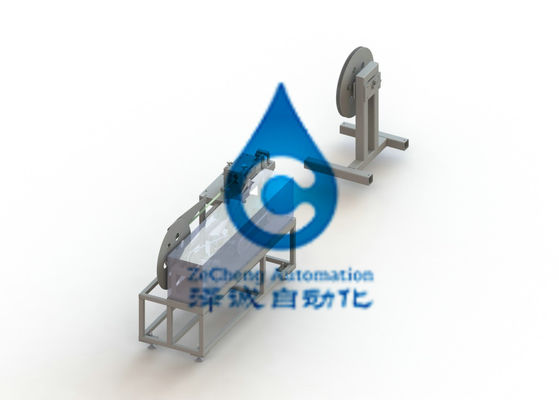

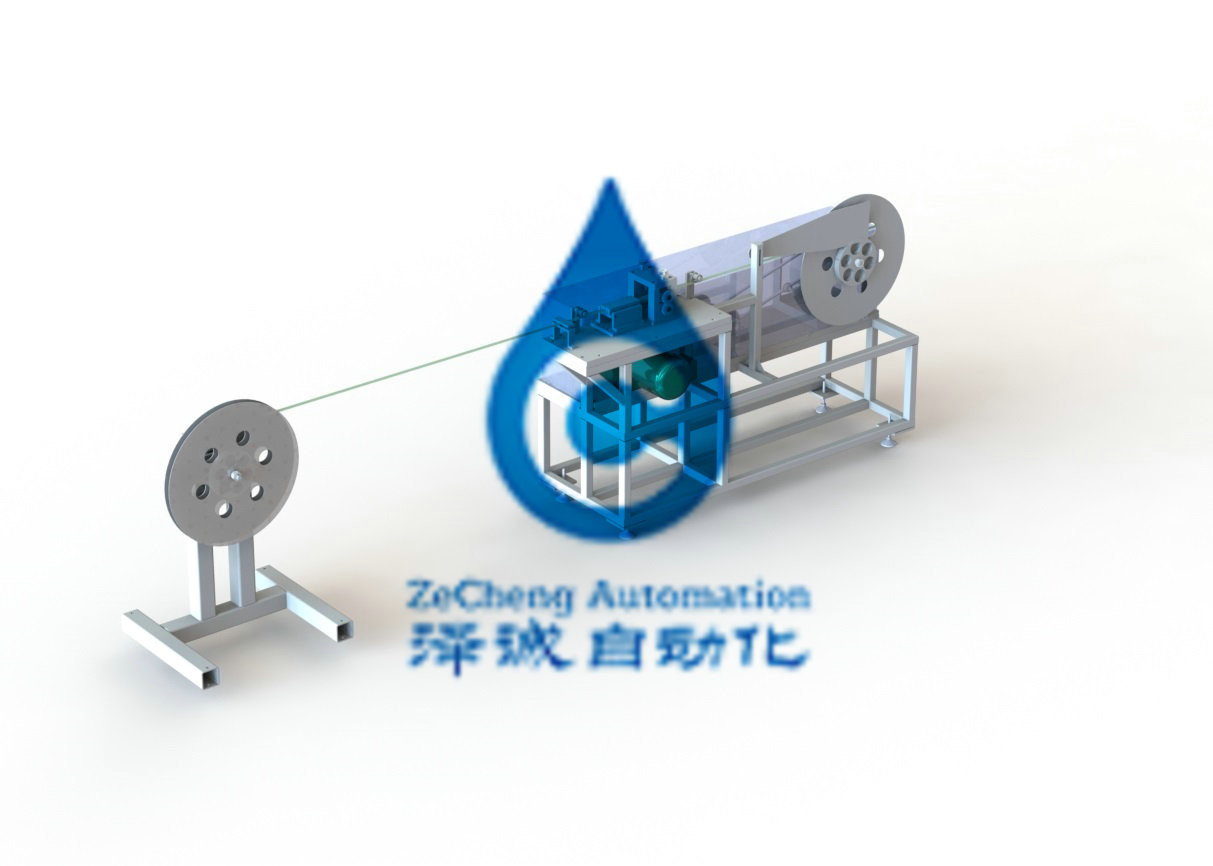

Chaîne de production perforatrice de bande en acier tridimensionnelle automatique de batterie au lithium
1. Impératifs techniques pour le perforateur en acier de bande
1.1. L'équipement est perforé par la bande en acier de la batterie de type sac. La machine peut automatiquement dérouler, alimente automatiquement, poinçonne automatiquement et reçoit automatiquement la bobine de totalité après le chargement manuel. L'équipement a un niveau élevé de l'opération d'automation, stable et fiable, et peut répondre aux exigences de la production continue de 24 heures.
1.2. Processus fonctionnant : → de alimentation automatique d'enroulement de → de → automatique manuel de piqûre masquer manuel
1.3. Modèle et spécifications de produit : (unité : millimètre)
| NON. | La longueur (millimètre) | La largeur (millimètre) | Épaisseur (millimètre) |
| 1 | bobine | 22,9 | 0,1 |
| 2 | bobine | 23 | 0,1 |
| 3 | bobine | 23 | 0,1 |
Dessins de produit
type 1 1.3.1
1.3.2, type - 2
1.3.3, type3
L'équipement est fourni avec 1 ensemble de chacune des caractéristiques ci-dessus, 3 ensembles au total.
1.4. Efficacité : 2m/min.
1.5. Équipement fiable, bas taux d'entretien, entretien commode et longévité. Appareils électriques, commutateurs, prises équipées du cache anti-poussière.
1.6. Mettez la ceinture en acier dans le support d'enroulement manuellement, portez le matériel manuellement et recevez le matériel automatiquement
2. Accomplissez la description de machine de l'alimentation de recourbement de plat
2.1. Tableau des composantes principales de l'équipement de recourbement de conducteur de plat
| NON. | Composition en système | La configuration de système | Le nombre de |
| 1 | Système de support | 1 ensemble de | |
| Ossature soudée | 1 | ||
| Chrome des partie supérieure du comptoir A3 plaqué | 1 | ||
| 2 | Système de alimentation | 1 ensemble de | |
| stents | 1 | ||
| rapport | 2 | ||
| Déflecteur | 2 | ||
| Axe de tension | 1 | ||
| 3 |
Système de roue de guide
|
1 ensemble de | |
| Roue de guide | 5 | ||
| rapport | 10 | ||
| Plaque guide | 2 | ||
| 4 | Système de perforation | 1 ensemble de | |
| Poinçon rond | 2 | ||
| Plaque guide | 1 ensemble de | ||
| rapport | 8 | ||
| 5 | Système d'enroulement | 1 ensemble de | |
| Le moteur | 1 | ||
| poulie | 2 | ||
| Peigne mobile | 1 | ||
| 6 | Système électrique | 1 ensemble de | |
| Système électrique | 1 |
2.2. Paramètres techniques de l'équipement
|
Caractéristiques de machine projet |
ZCGB01A-00 | |
| Paramètres techniques | L'efficacité de production | 2m/min |
| Système d'air comprimé | La source d'air fournie par font la fête a | |
| Puissance totale (kilowatts) | 1,7 | |
| Puissance fonctionnante normale (kilowatt) | 1,5 | |
2.3. Composants principaux d'équipement
2.3.1. Système de vue : fait par la soudure de la place 40x40x3, la surface de la peinture, la couleur principale de l'aspect d'équipement est gsb05-1426-2001
8 PB07 allument (fer) la couleur bleue. Le substrat est plaqué avec la plaque d'acier de 25mm, l'aspect global est beau et la structure est stable.
2.3.2. Système de déroulement : composé de soudure de la place 40*40, déroulement de frottement. Après que la ceinture en acier soit installée, le déflecteur est placé.
2.3.3. Système de guide : la plaque guide et le guide précis roulent le guide pour empêcher la ceinture en acier de dévier.

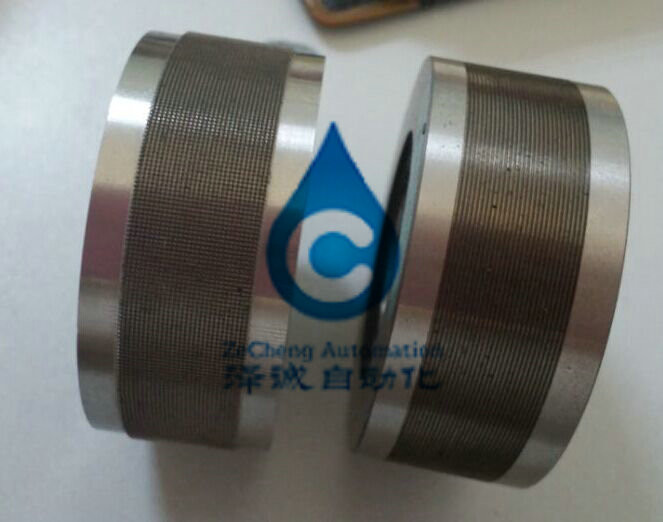

2.3.4. Système de perforation : la roue de perforation de précision est placée dans la direction axiale. La ceinture en acier traverse le milieu des deux roues.
système du rebobinage 2.3.5 : le moteur conduit l'embrayage magnétique de poudre pour conduire le rebobinage du plateau de reçu, et la force de rebobinage peut être ajustée.
2.3.6. Système de contrôle : la machine sera équipée d'un panneau électrique, commutateur de fuite, alimentation d'énergie de stabilité de C.C et tous autres composants de circuit de puissance, relais de contrôle, dispositifs de contrôle de vanne électromagnétique, etc. Et connexion externe, utilisant les connecteurs et la table des terminaux. Des câbles et les conduits d'air entre l'autre équipement sont câblés et sifflés ci-dessous. Le système de contrôle entier, commutateur, prise, traitement de la poussière d'utilisation de prise, pour empêcher le court-circuit électrique.
2.4. Médias d'énergie
Contre 2.4.1. L'alimentation d'énergie
2.4.1.1. Tension AC380V, monophasé, fréquence 50HZ ; La fluctuation de tension est moins de ±10%.
air 2.4.2
2.4.2.1. Pression 0,4 | 0.6mpa, air comprimé sec propre.
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(pendant 1) deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
