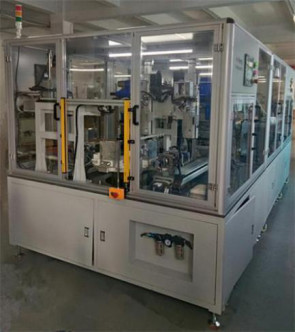

Machine en aluminium de ruban adhésif de coquille de double station automatique d'Ion Battery Assembly Line Fully de lithium
1. Fonctions de dispositif
Il est principalement employé pour l'enveloppement en aluminium carré de coquille de batterie, y compris la batterie automatique alimentant, balayage de code, enveloppement de coquille, correction d'isolation, détection de taille d'aspect, essai d'isolation, masquer, etc. Cette ligne d'enveloppement est ligne automatique d'enveloppement, il y a canal sans réserve de sortie de batterie, et les données appropriées de détection sont automatiquement enregistrées.
2. Conditions de paramètres de processus d'équipement
| projet | caractéristiques |
| Pression de mesure d'épaisseur | Réglable de 200 à 800Kgf, exactitude ±20kgf, résolution 0,1 KGF |
| Pression de mesure de largeur | Réglable de 5 à 20Kgf, exactitude ±1kgf, résolution 0,1 KGF |
| Pression de mesure de taille (colonne de poteau et colonne de poteau) | 0.5~5Kgf réglable, exactitude ±1kgf, résolution 0.1kgf |
| Exactitude dimensionnelle de mesure | ±0.01mm, avec une résolution de 0.001mm |
| Seule capacité de machine | 12 pages par minute ou plus hauts |
| Un taux optimal | 99,5% ou plus haut |
| Taux de chute | 0,01% ou moins |
| Taux de rotation de dispositif | ≥98% (échec provoqué par l'équipement seul) |
| Moyenne des temps de bon fonctionnement sans échec moyenne de temps de fonctionnement | 5 heures ou plus |
| Le bruit de machine | ≤75dB (un mètre du mur externe de l'équipement) |
| Le roulement du moteur | 1,2 T/㎡ ou moins |
3. Paramètres électriques de l'équipement
3,1 conditions fondamentales de paramètre
|
Ligne nom de corps
|
L'air comprimé | vide | La température d'environnement | Humidité environnementale | L'incidence au sol | Puissance d'équipement |
|
machine d'essai d'enveloppe de Double-station |
Après 28 m/h/0,4 0,7 MPA | Après 15 m/h - 80 KP | - 90 KP | 20 | ℃ 35 | 5 | 55% HEURE | > 1200 kilogrammes/㎡ | AC380V, triphasé ; La fluctuation de tension est moins de ±10% ; Alimentation d'énergie : 30KVA |
3,2 conditions de parcours aérien (le rouge représente la canalisation principale, le vert représente le débouché de parcours aérien, et le jaune représente la bouche d'air de réserve), la canalisation est directement au-dessus de la ligne de logistique.
| Ligne nom de corps | Nombre de bouches d'air pour l'air comprimé (vert) | Prise de courant (jaune) | Débouché de vide (bleu) | Spécifications (millimètres) |
| machine d'essai d'enveloppe de Double-station | 6 | 6 | 3 | Φ12 |
