1. Brève description de poinçonneuse de feuille de poteau

Cet équipement convient au traitement de poinçon de ceinture à tirette de poteau. Il y a deux modes fonctionnants : automatique et manuel. Le mode fonctionnant automatique du déroulement des opérations de base, laminoir, petits pains installés dans la zone polaire par le mécanisme de transport, donnant le mécanisme selon la longueur du dégagement de dimension de morceau de poteau alimentant, introduisent dans le paquet sur le moule de poinçon, le moule du supérieur meurent est installé dans le bloc de glissière de presse, bloc à travers le mouvement sur le mode d'entraînement sera situé dans le moule extrêmement de la coupe de ceinture dans des tranches. Par le trou masquant au centre de la table de matrice et de poinçon, les morceaux de poteau sont abandonnés dans le convoyeur à bande sous le poinçon. Le convoyeur à bande transmet les morceaux de poteau à la station de tri. La bande de poteau de finition est façonnée en les déchets poreux inachevés de bande, qui sont enroulés sur la machine de récolte et rassemblés dans la bobine.

2. Conditions de conception

2.1. La largeur maximum de la bande de poteau est 220mm.

2.2. La vitesse maximum de cisaillement n'est aucune moins de 80 fois /min (quand la longueur de la feuille de poteau est 75mm), et la vitesse de cisaillement est réglable.

2.3. La longueur maximum de cisaillement est 300mm.

2.4. Le dispositif a au moins deux modes fonctionnants : mouvement de point et opération automatique. Console à deux mains de sécurité d'installation.

2.5. Le dispositif de protection de porte de sécurité est fourni sur l'avant et le dos de l'établi d'équipement. Seulement quand les portes de sécurité des deux côtés sont boîte fermée l'équipement fonctionnez en mode fonctionnant automatique.

2.6. Le panneau de contrôle des opérations de l'équipement a des fonctions telles que le commutateur électrique, données de surveillance du statut courant de l'équipement et d'affichage d'affichage à cristaux liquides d'indication de défaut.

2.7. Il y a les dispositifs parfaits de lubrification dans les pièces en rotation coulissantes et de l'équipement telles que le rail et l'axe de guide. L'équipement a la fonction de la course, groupe, compte d'entretien et ainsi de suite. L'équipement est équipé de l'interface de la distribution avec la réception, déchargeant la machine, le conducteur et le convoyeur à bande.

2,8 le rewinder est électriquement conduits pour rassembler le dégagement, qui convient à commencer fréquent. Tension 220V (380V), 50Hz.

2.9. Après le poinçon et le cisaillement, quand les déchets de bande de poteau sont étirés à la limite supérieure, l'uncoiler cesse de rassembler des matériaux. Quand la bande de rebut tombe à la limite inférieure, le bobinier décharge le matériel. Le conducteur doit avoir un contrepoids pour assurer la tension suffisante sur la bande de chute pour assurer la vitesse du conducteur. Le diamètre de l'axe de rebut de support de bande magnétique de la machine de rebobinage est 38mm. L'axe de rewinder est équipé de dispositif de rebut d'orientation de bobine. La position du capteur de détection de position de bande de poteau est réglable. La position axiale d'installation du ralentisseur du dispositif de alimentation est parallèle à l'axe vertical du dispositif de alimentation. Le dispositif de réception a un mécanisme électrique indépendant d'opération.

2.10. Coordonnez le mouvement de travail de chaque partie de la chaîne de production des cisaillements de poteau, et chaque partie a la fonction de l'opération et de l'élimination des imperfections indépendantes.

2.11. La conception, la fabrication, l'installation et l'élimination des imperfections des cisaillements de poteau sont en conformité avec les caractéristiques nationales et industrielles appropriées.

2.12. Le mode fonctionnant manuel du perforateur de plat de poteau est employé pour l'entretien du matériel et l'élimination des imperfections, la nouvelle élimination des imperfections de moule et le travail initial. Pendant le travail initial, la ceinture manuelle de poteau de dessin écrit le mécanisme d'alimentation, et la ceinture de guidage manuelle de poteau entre dans le moule de poinçon. Après plusieurs fois d'opération de point, les déchets sont enroulés autour de l'axe de alimentation de machine et peuvent être transférés au mode fonctionnant automatique quand la tension de alimentation normale est produite par la machine de rebobinage.

3. Pièces principales de l'équipement

4. Paramètres techniques de l'équipement

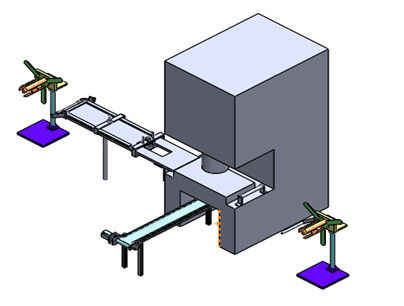

5. Chaîne de montage de batterie d'ion de lithium de vue de profil de dispositif

6. Composants principaux d'équipement

composition 6,1 de poinçonneuse de feuille de poteau : elle se compose principalement de machine de rebobinage, de dispositif de alimentation, de presse de poinçon, de machine de rebobinage et de convoyeur à bande.

6.2. La composition de l'uncoiler : par l'alimentation électrique de dégagement d'entraînement de réducteur, appropriée à commencer fréquent. Quand la machine est mise en marche, les débuts de machine de rebobinage pour décharger automatiquement des matériaux. Quand la bande de poteau tombe à la limite inférieure du capteur, la machine de rebobinage cesse la décharge. Quand la bande de poteau est tirée à partir de la gamme de détection du capteur, la machine de rebobinage démarre décharger encore. La machine de rebobinage a le mécanisme de freinage fiable. Le diamètre d'axe d'installation de la bobine de bande de poteau sur la machine de déroulement est 38mm. Sur l'axe de la machine de déroulement, il y a une bobine matérielle de ceinture de poteau au dispositif de mise en place, le plat matériel a le positionnement radial, goupille de transmission. L'éolienne a la fonction de l'alimentation positive et inverse. L'uncoiler a un dispositif pour empêcher le poteau de tomber à la terre. La position axiale d'installation du réducteur du dispositif de déroulement est parallèle à l'axe vertical du dispositif de alimentation. Le dispositif de déroulement a un opérateur électrique distinct.

6.3. Composition de conducteur : adoptez la méthode de alimentation pneumatique, la vitesse d'alimentation peut être ajustée, et avec le match de vitesse de poinçon. La largeur de alimentation ne sera pas moins de 220mm. Le cylindre de fixage est utilisé pour maintenir la ceinture de poteau en haut et en bas, et le cylindre d'alimentation est utilisé pour pousser l'alimentation. Le cylindre de fixage n'endommage pas la surface de la ceinture polaire. La longueur de alimentation peut être ajustée arbitrairement dans la marge de 0-300mm, et la longueur ajustée est montrée par numéro de référence. Le mécanisme d'alimentation est stable, avec le mécanisme de alimentation de guide et le mécanisme réglable de limite de ceinture de poteau, qui peut assurer l'alimentation de la ceinture de poteau est droit dans la circonstance de la déformation du rebord du P.R. poteau, et la précision n'est pas plus que ±0.5mm. Il y a bonne coordination entre le mécanisme d'alimentation et le mouvement de coulisseau de la presse de poinçon. Le mécanisme d'alimentation a le dispositif de sécurité parfait et fiable. Le mécanisme d'alimentation a assez de rigidité et ne devrait pas produire la vibration excessive en courant à la grande vitesse. La taille du mécanisme d'alimentation est ajustable, et la connexion avec le poinçon est ferme.

6.4. Composition de poinçon : le poinçon d'ocp-80e a produit par l'industrie Cie., Ltd, pression nominale de machines de jinfeng 80 tonnes.

6.5. Composition de convoyeur à bande : le convoyeur à bande est installé sous la presse de poinçon. La ceinture est faite en type d'anneau bande d'agrafe avec la commande électrique. La longueur du convoyeur à bande s'assurera qu'une extrémité peut être reliée au morceau de poteau tombant du trou masquant de la machine de poinçon, et l'autre extrémité est exposée à l'aspect d'équipement environ 500mm. La poulie est installée au fond du convoyeur à bande pour faciliter l'ajustement de position du convoyeur.

composition 6,6 de rewinder : le rewinder est électriquement conduit pour rassembler le matériel de dégagement, qui convient à commencer fréquent. Après le poinçon et le cisaillement, l'uncoiler cesse le rassemblement des matériaux quand la bande de chute est étirée à la limite supérieure. Quand la bande de rebut tombe à la limite inférieure, le bobinier décharge le matériel. Le conducteur doit avoir un contrepoids pour assurer la tension suffisante sur la bande de chute pour assurer la vitesse du conducteur. Le diamètre de l'axe de rebut de support de bande magnétique de la machine de rebobinage est 38mm. L'axe de rewinder est équipé de dispositif de rebut d'orientation de bobine. La position du capteur de détection de position de bande de poteau est réglable. La position axiale d'installation du ralentisseur du dispositif de alimentation est parallèle à l'axe vertical du dispositif de alimentation. Le dispositif de réception a un mécanisme électrique indépendant d'opération.

6.7. Système de contrôle : la machine est équipée du conseil électrique indépendant, le commutateur de fuite, l'alimentation d'énergie de stabilité de C.C et tous autres composants de circuit de puissance, PLC de contrôle, relais, dispositif de contrôle de moteur, etc. Et connexion externe, utilisant les connecteurs et la table des terminaux. LE PLC EMPLOIE OMRON. Le plafond du cable électrique est partiellement perforé. Des câbles et les conduits d'air entre l'autre équipement sont câblés et sifflés ci-dessous.
