Chaîne de production de batterie d'ion de lithium d'écran tactile cellule électrique attachant la machine
1. Batterie attachant la machine
Le dispositif est conçu pour le procédé de ruban adhésif après stratification de la cellule électrique, qui convient à quatre ou plusieurs cellules électriques à enduire du ruban adhésif en même temps après l'aplatissement de la cellule électrique.
2. Les conditions de conception
2.1. La batterie est empaquetée deux fois.
2.2. Il n'y a aucune bulle et ride après l'emballage de bande.
2.3. Erreur de position de ruban adhésif : ±1mm ;
2,4 attachent du ruban adhésif à l'endroit d'enroulement : le chevauchement latéral global du noyau de bobine est ≥5mm.
2.5. Approprié à la taille de cellules : cellule : 170mm long, 100mm large, 10mm épais ; Bande : 50m longs, 30mm larges, diamètre intérieur 76mm, diamètre extérieur 150mm, épaisseur 0.05mm.
2.5.1. Composantes principales d'équipement
Le numéro de série | Composition en système |
Thesystem configuration |
Marque ou traitement |
Le nombre de |
1 | Composants de support | 1 ensemble de | ||
Ossature soudée | La laque qui font cuire au four | 1 | ||
L'embase | Phosphatage du noircissement des morceaux en acier | 1 | ||
2 | Collez un composant en caoutchouc | 1 ensemble de | ||
Le moteur | R de contrôle | 8 | ||
cylindre | SMC | 2 | ||
Guide linéaire | argent | 1 | ||
tringlerie | Phosphatage du noircissement des morceaux en acier | 1 | ||
Incidence linéaire à flasque | 2 | |||
3 | Système de contrôle | 1 ensemble de | ||
PLC | omron | 1 | ||
Écran tactile | État de Kunlun | 1 |
2.5.2. Paramètres techniques d'équipement
Caractéristiques projet |
ZBCA05A-00 | |
Paramètres techniques | Efficacité (page par minute) | 5 |
Système d'air comprimé | La source d'air fournie par font la fête a | |
Puissance totale (kilowatts) | 3 | |
Puissance fonctionnante normale (kilowatt) | 2 |

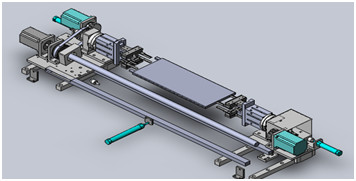

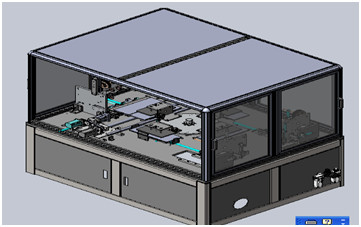

2.5.3. Profil view2.5.4 de dispositif. Description des pièces principales d'équipement
description de processus de 2.5.4.1 : travaillez suivant les indications de la figure ci-dessous, après qu'artificiel aplatira des batteries dans 4 machines de bande de bâton de station sur la position vide 1, chacun dans des batteries, batteries de poussée de cylindre situées des deux côtés, ensuite une fois empilé 6 batteries, roue tournent 90°, les batteries au milieu de l'emplacement de bande de bâton, vivant des deux côtés des batteries de fixage de doigts, seront soumis au bureau de bande/bande sur les batteries, placent par l'angle rotatoire de la machine rotative, bande saisissant sur des batteries, après que le couteau de coupe pour découper la bande, l'angle de rotation de moteur, rouleau presseur sur les batteries finisse le joint adhésif sur les batteries. Tournez la plaque tournante de 90° jusqu'au ruban adhésif enveloppant la station au fond, et puis faites avancer le mécanisme gauche et droit d'emballage. Collez le ruban adhésif au fond de la cellule, et déplacez les mécanismes supérieurs et inférieurs pour coller les bandes supérieures et inférieures. La plaque tournante tourne 90°.2.5.4.2. Batterie plaçant maintenant le mécanisme : quand la plaque tournante tourne 90°, le palpeur de came de la batterie maintenant le mécanisme entre dans la carte du plat de traction
Dans la cannelure, chaque fois qu'une batterie est mise dedans, le cylindre tire le plat latéral pour faire une certaine position, quand la batterie est mise dedans, le cylindre pousse le plat latéral à la charge
Alignement de noyau.
2.5.4.3. Mécanisme de ruban adhésif au milieu : maintenez la cellule électrique en maintenant le cylindre de doigt, la bande est attachée à la cellule électrique, et le moteur est tourné.
Enroulez la ceinture en caoutchouc autour de la cellule électrique, le coupeur de ceinture en caoutchouc a découpé la ceinture en caoutchouc, les tours de moteur l'angle d'ensemble encore, et le rouleau compresseur de machine à papier de stimulant colle la colle de queue sur le cell.2.5.4.4 électrique. Système de contrôle : la machine est équipée du conseil électrique indépendant, le commutateur de fuite, l'alimentation d'énergie de stabilité de C.C et tous autres composants de circuit de puissance, PLC de contrôle, relais, dispositif de contrôle de moteur, etc. Et connexion externe, utilisant les connecteurs et la table des terminaux. LE PLC EMPLOIE OMRON. Le plafond du cable électrique est partiellement perforé. Des câbles et les conduits d'air entre l'autre équipement sont câblés et sifflés ci-dessous.
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
