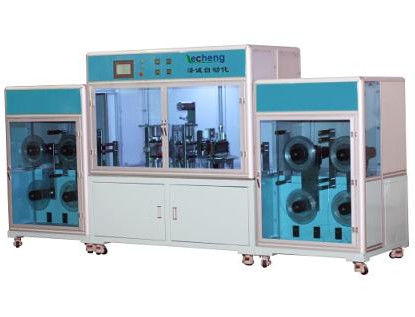

Chaîne de montage de batterie d'ion de lithium de capacité élevée oreille de Polonais formant la machine

Chaîne de montage de batterie d'ion de lithium de capacité élevée oreille de Polonais formant la machine

L'équipement peut être utilisé pour la formation de l'oreille polaire de batterie de conditionnement souple, principalement comprenant les processus suivants :

Préchauffage de déroulement - dépoussiérant - - le caoutchouc (supérieur et abaissez deux couches) - pressing chaud - coupe en caoutchouc - pressing chaud secondaire - conduisant - coupe - (coupe de plat) - enroulement - (produits de plat dans la boîte de collection).

Caractéristiques du produit :

1,1 la machine est conduits par le moteur de progression et commandés par l'interface homme-machine. Il est facile d'utiliser et a besoin seulement d'une personne.

1,2 rendement élevé, production quotidienne maximum de 10-15 (2mm) millions de morceaux ;

1,3 applicables à un large éventail de produits, de longueur différente réglable, de besoin d'ajustement de largeur seulement de remplacer le plat de rouleau et d'alimentation de guide.

1,4 le dispositif est entièrement - fonctionnel, applicable au type oreille de poteau, oreille à disque de poteau, film de plat d'ANIMAL FAMILIER peut être enveloppé, fermé avec le papier d'isolement.

2. Caractéristiques des matériaux entrants

3. Paramètres techniques

4. Fonctions structurelles

L'équipement inclut les systèmes suivants :

système du déroulement 4,1 : le moteur à courant alternatif tourne, et la bobine conduit le plat de alimentation pour tourner à l'envers pour maintenir la tension de bobine. système de rouleau de 4,2 transitions : adoptez l'incidence de bas-frottement de précision, rouleau dur oxydé de transition d'alliage d'aluminium, le rouleau de transition avant que le premier pressing chaud adopte le matériel en laiton, remplacent le rouleau de transition selon différentes caractéristiques de la ceinture en aluminium et de la ceinture de nickel.

système primaire de pressing de la chaleur 4,3 : le contrôleur de température de précision d'omron est employé pour commander la température de la plaque de chauffage, et le cylindre conduit les plaques de pression supérieures et inférieures pour réchauffer la colle polaire d'oreille.

système de alimentation adhésif de crochet de 4,4 poteaux : conduit par un moteur de progression de précision, l'alimentation d'adhésif de crochet de poteau est conduite par la vis de boule.

système thermique secondaire du pressing 4,5 : le contrôleur de température de précision d'omron est employé pour commander la température de la plaque de chauffage, et le cylindre conduit les plaques de pression supérieures et inférieures pour réchauffer la colle polaire d'oreille.

système d'entraînement 4,6 : conduit par le moteur de progression de précision, le rouleau en caoutchouc tourne pour conduire la longueur de l'oreille de poteau après la liaison thermique.

système 4,7 de coupure : le cylindre de longueur constante de coupe conduit le couteau de coupe pour découper l'oreille de poteau, et le couteau de coupe a une longue durée. Meulage qu'on peut répéter.

système 4,8 de coupure : une lame rotatoire est utilisée pour couper la colle d'oreille de poteau, et le rouleau conduit l'oreille de poteau en avant.

système de remplissage 4,8 : le moteur à courant alternatif tourne, et la bobine d'alimentation d'alliage d'aluminium conduit le plat de alimentation pour tourner à l'envers pour maintenir la tension de bobine.

système de 4,9 cadres : la peinture de structure de soudure, ferme et fiable, extérieure carrée de cuisson, couleur adaptée aux besoins du client selon le client a besoin. Le substrat est fait de plaque d'acier épaisse de 25mm et sa surface est plaquée.

système de contrôle 4,10 : contrôle de PLC d'omron, niveau élevé d'automation.

système d'exploitation 4,112 : adoptez l'écran tactile de tongtai de kunlun, l'interface est clair, intuitif et beau, et les données peuvent être placées.

configuration de système 4,123 :

5. Environnement d'utilisation de produit

Air comprimé : 0,4 | 0.6mpa (4-6kgf/cm2), le débit de chaque morceau d'air comprimé est 10L/min, le taux d'utilisation est 50%

Température ambiante : 20 | 35℃

Hygrométrie : 5 | 55% HEURE

Source d'énergie : AC220V, monophasé ; La fluctuation de tension est moins de ±10% ; Alimentation d'énergie : 3KVA

6. Schéma de principe d'équipement

Engagement de coopération

1. Nouvelle promesse d'équipement

Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.

2. Engagement de confidentialité

Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.

3. Engagement de service après-vente

(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;

(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh

(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
