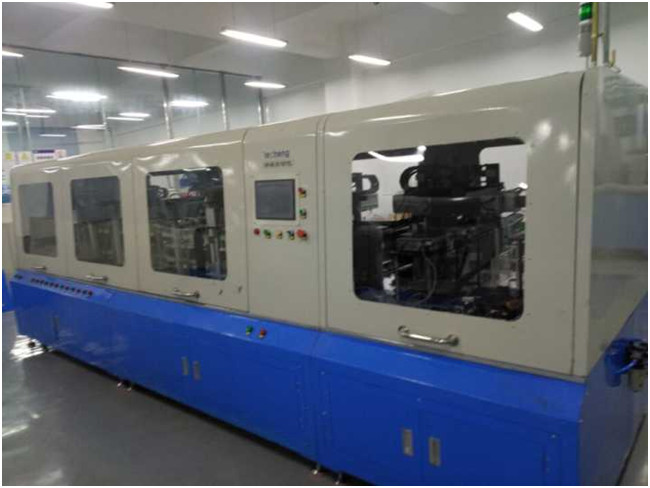

Chaîne de montage stable de batterie d'ion de lithium d'opération Polonais pesant le séparateur
| Longueur (millimètre) | largeur (millimètre) | épaisseur (millimètre) | poids (G) |
| 130-200 | 150-200 | 0.05-0.6 | 0-250 |
1876/5000
1,2. Le battement global de production de l'avion automatique de détection est : comprimé 3s/; 20 PAGES PAR MINUTE
1,3 l'avion automatique spécial de détection a les caractéristiques de l'efficacité élevée de production, de l'entretien stable d'opération, de fiabilité, simple et commode, et peut répondre aux exigences de la partie a pour la production continue de 24 heures, avec ses heures par jour ≥90% ou ≥21.6 continues complètes d'efficacité de production ;
1,4 que l'équipement peut s'adapter à la production des produits de diverses caractéristiques, et le temps requis pour remplacer le modèle de produit pendant la production de l'équipement ne devrait pas dépasser 15 minutes ;
1,5 les matériaux entrants des plats positifs et négatifs de batterie sont de type de magazine. Quand les plats de batterie sont détectés pour être épuisés, la boîte matérielle disponible est automatiquement commutée pour continuer de fonctionner.
2. proposition technique
Dans ce plan, le poteau de batterie est transporté par la ceinture. Il y a une grille égale sur la ligne de convoyeur à bande, et chaque poteau est transporté par la ceinture dans une grille fixe. La méthode de remplissage de feuille de poteau de batterie est magazine et manipulateur à deux positions. Les produits qualifiés sont automatiquement classifiés selon différentes méthodes de pesage et chargés dans différentes magazines qualifiées de produit. Les produits non qualifiés sont directement déchargés dans la boîte de déchets avec la ligne de convoyeur à bande.
Il y a les 6 postes de travail indépendants dans la direction de logistique de la ligne de convoyeur, qui sont employés pour réaliser les fonctions suivantes :
station de la charge 2,1 automatique de feuille de poteau de batterie
Elle est employée pour réaliser l'alimentation automatique de la feuille de poteau de batterie, qui se compose de mécanisme d'alimentation de magazine de chargement et de manipulateur de alimentation linéaire à deux positions.
mécanisme d'alimentation 2.1.1 de magazine de chargement
Le système de alimentation adopte la méthode de magazine alimentant, et il y a alimentation de deux magazines. Pendant le travail, la magazine remplie de morceaux de poteau est manuellement chargée dans la fente de positionnement de mécanisme d'alimentation, le senseur de détection détecte la magazine en place, le manipulateur commence à prendre le matériel, le senseur de détection détecte la magazine vide en place, et le système envoie un signal d'alarme pour informer l'opérateur pour remplacer la magazine.
2.1.3. Manipulateur de alimentation linéaire à deux positions
Saisir adopte la méthode d'aspiration de vide ; Le cylindre pousse le manipulateur d'adsorption de vide pour se déplacer une ligne droite sur le rail de guide. Mettez en application deux positions pour saisir le morceau de poteau. Afin d'éviter la situation de la stratification continue pendant le dessin de vide, une fan de désionisation est placée à la position de alimentation pour éliminer la stratification continue pendant le dessin en enlevant à l'air comprimé le vent ionique.
2,2. Station de pesage automatique d'électrode de batterie
Cette station est employée pour réaliser le pesage automatique des morceaux de poteau de batterie. En raison de la vitesse de pesage lente des morceaux de poteau, afin d'assurer l'équilibre des battements de production de l'équipement, cette machine spéciale de détection est équipée de deux stations de pesage, et en même temps, les deux morceaux de poteau sont pesés.
Cette station se compose de manipulateur de alimentation à ligne directe à deux positions et d'instrument de pesage automatique. Quand l'électrode est livrée en place, le mécanisme d'aspiration de vide chute pour sucer l'électrode, et l'électrode est mise dans le plateau de pesage du dispositif de pesage automatique, qui pèsera l'électrode et le juge de batterie si l'électrode est qualifiée selon la norme de poids d'ensemble.
L'exactitude de mesure de l'instrument de pesage est : 0.01g, et l'exactitude de pesage réelle est 0.1g.
station de stockage de 2,3 classifications des tranches de poteau
Les poteaux sont classifiés dans 6 blocs, 4 blocs des produits qualifiés, 1 bloc de poids excessif, 1 bloc d'ultra-léger : gamme d'exactitude de 1g par bloc. Des clients peuvent être placés selon leurs besoins.
stockage 2.3.1 des tranches de poteau
Le stockage du morceau de poteau adopte le type mécanisme de magazine de stockage, qui a deux positions.
Quand le morceau de poteau est fourni à la station, le manipulateur linéaire à deux positions descend et suce le morceau de poteau dans la magazine de stockage du morceau de poteau correspondant.
ligne de convoyeur à bande 2,4
La ligne de convoyeur à bande est employée pour réaliser la transmission de progression de la feuille de poteau de batterie, qui se compose de moteur, de réducteur, d'embrayage électromagnétique et de convertisseur de fréquence. Quand la feuille de poteau de batterie est transportée dans la position correspondante avec la ligne de transmission, différentes fonctions sont réalisées par la station correspondante.
3. description d'équipement principal utilisée
3,1. Mécanisme d'alimentation : 2 ensembles, se composant d'une magazine de poteau-chargement et un capteur de détection, etc., avec les composants pneumatiques de la société du Japon SMC, des capteurs de détection de la société de SUNXI ou d'OMRON, et du repos ont conçu et ont produit par la société de zecheng.
manipulateur 3,2 de alimentation linéaire à deux positions : 8 ensembles, composés de dispositif de mouvement linéaire, à travers le mécanisme de mouvement, le dispositif d'aspiration de vide, le fan de désionisation, le capteur de détection, etc., les composants pneumatiques utilisant des produits de SMC de Japonais, les capteurs de détection utilisant des produits de SUNXI ou d'OMRON, le repos par conception de société de zecheng et la production.
3,6. Instrument de pesage automatique : 2 ensembles avec l'exactitude de pesage électronique de 0.01g et l'exactitude de détection de 0.1g.
dispositif de réception 3,7 matériel : 8 ensembles, qui stockent le poids correspondant des poteaux respectivement, se composent de magazine de stockage de matériels, mécanisme et capteur de poussée matériel pneumatique de détection, etc. Les composants pneumatiques sont les produits de la société du Japon SMC, le capteur de détection est les produits de la société de SUNXI ou d'OMRON, et le repos sont conçus et produits par zeshengcompany.
ligne de convoyeur à bande 3,8 : 1 réglé, se composant du moteur, du réducteur, du convertisseur de fréquence, de la bande de conveyeur, du mécanisme de tension, du profil en aluminium, etc., le moteur, réducteur adopte les produits de la société orientale du Japon, la bande de conveyeur adopte les produits de la société de habasit de la Suisse, le repos est conçu et fabriqué par la société de zecheng.
système de contrôle 3,9 électrique : système de contrôle électrique : 1 réglé, y compris PLC, écran tactile, armoire de commande électrique et composants électriques de basse tension, etc., PLC, etc., pour adopter des produits d'omron du Japon, l'écran tactile adopte le tongtai de kunlun.
4. fiabilité du système
4,1 en concevant le plan, la fiabilité du système est principalement considérée : alarme anti-parasitage, de système, protection de sécurité et protection à chaînes de système, etc. ;
4,2 aussi loin que possible, composants fiables choisis : SMC pour les composants pneumatiques, le yamanshe pour le moteur, l'OMRON pour le capteur, l'OMRON ou le mitsubishi pour le PLC ;
4,3 conception, ensemble strict et procédures de mise en point pour assurer le système est parfait et fiable ;
5. D'autres conditions
alimentation de l'énergie 5,1 : 380V triphasé, 60Hz, quatrième au sol de phase ;
air comprimé 5,2 : 0.5mpa, ± 10% de fluctuation de pression atmosphérique.
5,3 dimensions hors-tout de l'équipement : 3000*1000*1800 (longueur * largeur * taille)
Engagement de coopération
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins connexes partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Pas plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après l'équipement a passé la période de garantie, s'il y a un problème, les deux parties communiquent et traitent lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. Zh
(3) au cours de la période de garantie stipulée dans le contrat et l'accord technique signés par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
