Machine de revêtement bleue automatique simple de film avec le moteur servo de Panasonic

Machine de revêtement bleue automatique simple de film avec le moteur servo de Panasonic

1. Fonction principale de ce système : collez l'enveloppe externe de la batterie qualifiée

2. Ce système inclut : 1 ensemble de système de alimentation de batterie, 1 ensemble de système de alimentation de bande, 1 ensemble de procédé de protection adhésif, 1 ensemble de masquer le mécanisme de chiffre d'affaires.

3. Système de chargement de batterie :

Ce système inclut : 1 ensemble de mécanisme de poussée de chiffre d'affaires de cellules électriques, 1 convoyeur à bande, 1 ensemble de mécanisme de dessin de batterie, 1 ensemble de batterie poussant le mécanisme

3,1 tournant et mécanisme de poussée de cellule électrique : elle inclut principalement 1 cylindre de rotation, 1 montage de rotation, 1 cylindre de pressing et 1 cylindre de poussée.

bande de conveyeur 3,2 : elle inclut principalement 1 moteur pas à pas, 1 ceinture et 1 capteur en place ;

mécanisme de dessin de 3,3 batteries : il inclut principalement 1 moteur pas à pas, 1 module servo et 1 plat de dessin.

mécanisme de poussoir de 3,4 batteries : il inclut principalement 1 moteur de progression, 1 module servo, 1 plat de poussoir et 1 plat de positionnement.

4. Impératifs techniques

4,1 le matériel du montage de secousse seront POM, et il n'est pas permis de rayer la surface de batterie ;

4,2 la qualité du plat de positionnement seront POM, et il n'est pas permis de rayer ou porter la surface de batterie ;

4,3 la qualité du poussée-plat et du tirer-plat seront POM, et elle n'est pas permise de rayer ou porter la surface de batterie ;

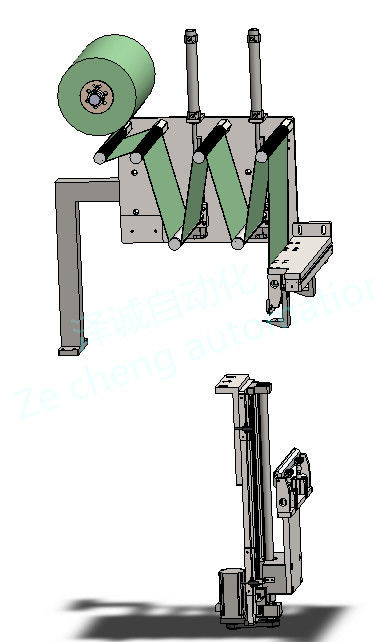

5. Attachez du ruban adhésif au système de alimentation :

Le système inclut 1 ensemble de mécanisme de déroulement, 2 ensembles de mécanisme de tension, 4 ensembles de mécanisme de sur-roulement, 1 ensemble d'underclamping et de tirer le mécanisme, et 1 ensemble d'overclamping et de couper le mécanisme.

mécanisme 5,1 de tension : il inclut principalement 2 cylindres, 2 rails linéaires de glissière et 1 rouleau de tension

mécanisme de fixage supérieur de la coupe 5,2 : 2 cylindres supérieurs de mâchoire de serrage, 1 ensemble de bloc de fixage, 1 cylindre de coupeur, 1 coupeur ;

mécanisme de fixage 5,3 et de traction inférieur : il inclut principalement 2 cylindres inférieurs de mâchoire de serrage, 1 ensemble de blocs de fixage, 1 moteur servo, 1 vis sans fin, 2 rails de glissière et 1 ceinture synchrone

5,4 impératifs techniques :

5,1 la surface de sur-petit pain seront traités avec la dent de scie, et la ceinture en caoutchouc n'adhérera pas au petit pain

on ne permet pas l'adhésif 5,2 sur la surface du bloc de fixage

5,3 SKD11 est exigé pour le matériel de coupeur, et la durée de vie est 300 000 > des périodes

5,4 précision adhésive déroulante ±0.1mm

5,5 le bloc de pressing et de positionnement de batterie est faits de polyuréthane, ainsi il n'est pas permis de rayer la batterie ;

5,6 le matériel de la barre de guide au-dessous de la batterie est POM, et elle n'est pas permise de rayer la batterie ;

5,7 la déviation de précision du collage de film est ≤0.5mm. Il n'y a aucune ride et bulle évidente sur le film collant la batterie n'apprête pas. Le diamètre d'une bulle simple est < 1mm="" and="" that="" of="" a="" single="" bubble="" is="">

5,8 la surface est complètement enduit, et la coquille en aluminium ne peut pas être exposée ;

5,9 la bande est 3-5mm plus hauts que la soudure, et la pièce plus haut que la soudure est exigée pour être collée sur la couverture supérieure, et aucune fuite de la soudure n'est permise

rendement 5,10 : ≥99% ;
