Morceau de Polonais de batterie formant des morceaux d'électrode de batterie de soudure automatique de machine

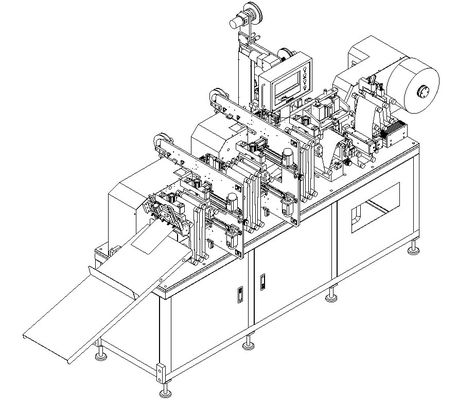

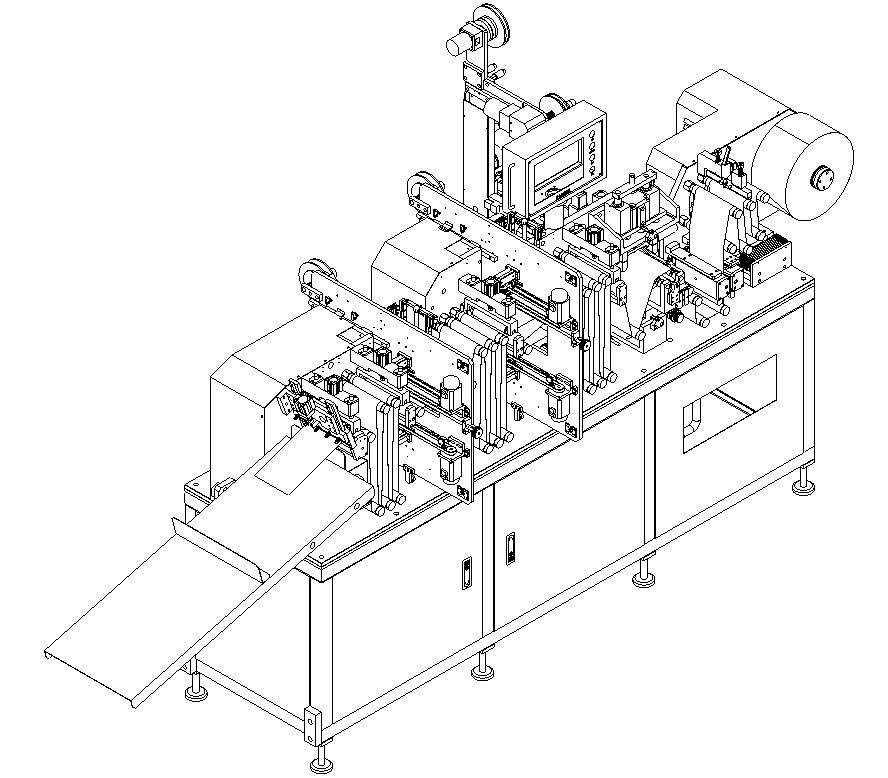

Cet équipement DYG - 145 - b est oreille de poteau négatif la machine de soudure qu'automatique est principalement appropriée aux batteries d'ion de lithium a séparé morceau positif/négatif d'oreille de soudure continue de poteau, bande de protection, coupe de longueur constante ou enroulement, cette machine se compose principalement de morceau de papier et le mécanisme d'action, la soudure d'oreille de poteau, dispositif de tampon de plat, le dispositif de bande de bâton de morceau de poteau, un morceau de dispositif de dépoussiérage, de dispositif de cisaillement de plat ou de dispositif d'enroulement, la machine est un niveau élevé d'automation, efficacité élevée de production, bonne cohérence.
I. fonctions techniques de l'équipement :
1. Cette machine est principalement utilisée pour la soudure automatique des morceaux d'électrode de batterie d'ion de lithium ;
2. Collez la partie antérieure et l'arrière après soudure de l'oreille de poteau et du morceau de poteau ;
3. La machine adopte le contrôle de PLC, la réalisation des sachets en plastique, cisaillement, positif et soudure de plat, gomme de bâton, cisaillement ou automation négatif d'enroulement, sauver beaucoup de main d'oeuvre, le morceau de poteau en cours de production pour le taux de blessure pour réduire considérablement, consacrée à 18650 batteries, à coquille en aluminium, la machine de soudure de batterie de conditionnement souple, soudure du rendement élevé et réaliser une colle supérieure et inférieure de bâton ;
4. La coupe de Gap peut être effectuée après la soudure de poteau et avoir attaché du ruban adhésif pour l'éolienne semi-automatique ;
5. Cette machine a un niveau élevé d'automation dans la production des tranches de poteau, qui se compose de rouler les tranches continues de poteau et de diviser les tranches continues de poteau en bandes.

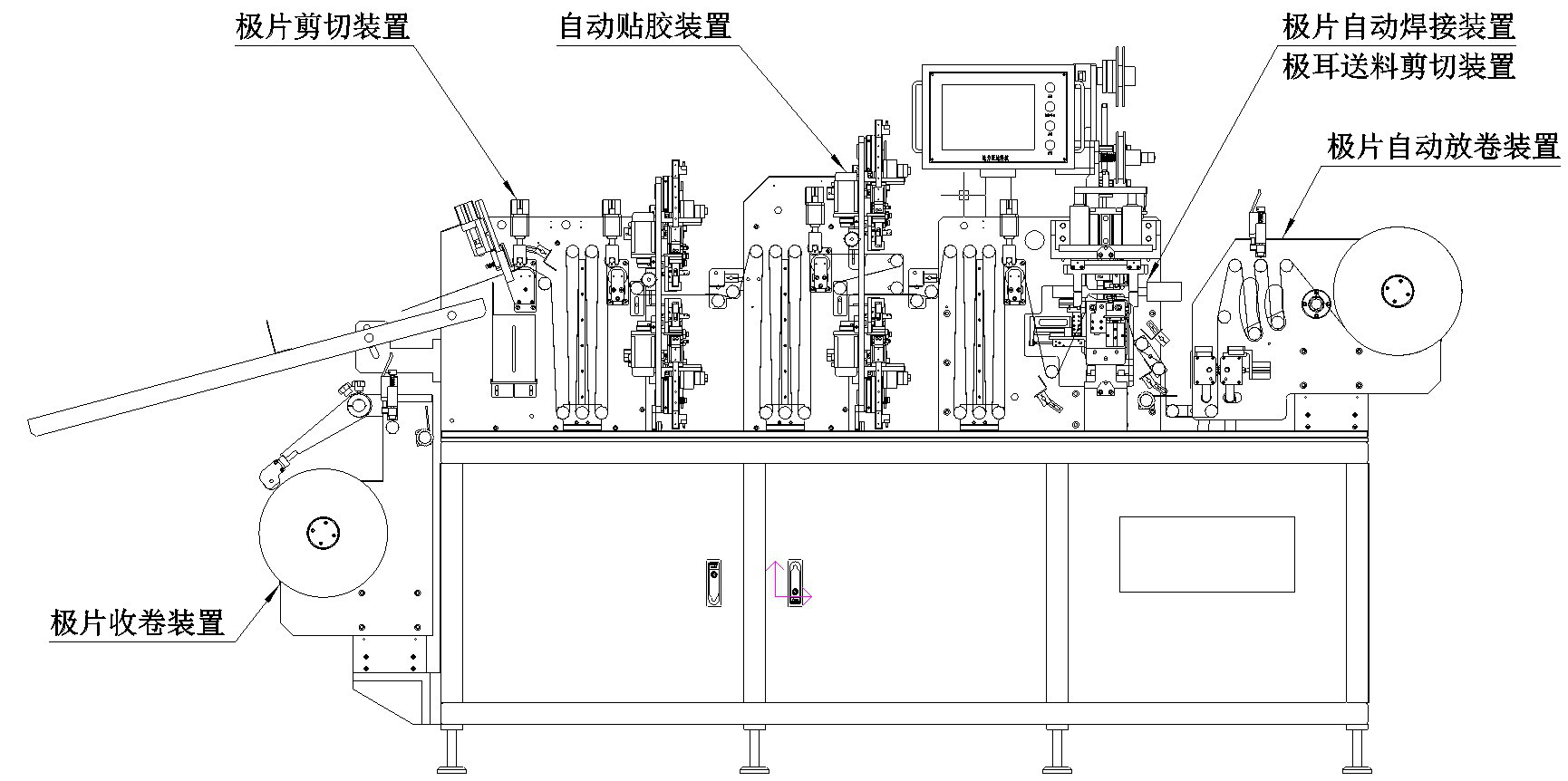

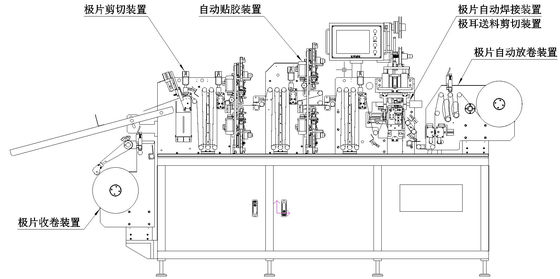

Soutien d'équipement : cet ensemble d'équipement se compose de la coupe d'oreille de poteau et machine de collage, moteur principal de machine de soudure automatique d'oreille de poteau et machine de soudure ultrasonore, dispositif de collage supérieur et inférieur, système de correction de déviation et système de contrôle électrique.
Ii. fonctions principales :
1. Pour la bande de emballage avant la soudure (selon les besoins des utilisateurs), coupez la longueur du crochet de poteau ;
2. Soudure automatique à l'espace des morceaux de poteau, qui peuvent réaliser la soudure du seul crochet de poteau et du crochet multiple de poteau ;
3. La fonction de stratification au crochet de poteau, deux morceaux de bande protectrice (plat négatif) ou quatre morceaux de bande protectrice (plat positif) peuvent être collés sur le crochet de poteau, qui peut être adapté aux besoins du client selon les besoins des utilisateurs ;
4. Coupe ou rebobinage automatique des morceaux de poteau.
5. Équipement de soutien : 1 producteur cinématographique positif et 1 négatif.
Liste de paramètre d'équipement
| 2, | 4, | 6, | |
| Taille de × de largeur de × de longueur (millimètres) | 3000*1200*1700 | 3500*1200*1700 | 4000*1200*1700 |
| Puissance totale d'équipement | six kilowatts | 7kw matériel | 8kw matériel |
| Capacité totale d'équipement | Le matériel de 0,2 m3/minutes | Le matériel de 0,3 m3/minutes | Le matériel de 0,4 m3/minutes |
Iv. paramètres techniques :
| Les cisaillements adhésifs d'oreille de Polonais pièce |
1. Longueur de cisaillement de la bande métallique : 20 | 45mm ; (taille et caractéristiques fournies par l'utilisateur) 2. Largeur de bande en métal : 3 | 6mm ; 3. Largeur de ceinture : 5 | 12 millimètres (3 | 6mm) ; 4. Erreur de longueur de cisaillement de la bande métallique : ±0.25 millimètre ; 5. Erreur de position de pâte de ruban adhésif : ± 0.5mm ; 6. Bavures polaires de coupe d'oreille : ≤±0.025mm. |
| Pièce de soudure d'électrode automatique |
1. Largeur de la tranche ≤80mm de poteau ; 2. Précision de contrôle de rectification de tranche de poteau : ≤±0.2mm ; 3. la peinture de poteau, peinture, utilisent rapidement la ceinture ; 4. L'espace dépistant la soudure des morceaux de poteau, l'électrode positive adopte la soudure de la bande 25×3, la soudure quatre point négative de l'électrode 3×3 ; 5. Efficacité de production : 20-32ppm (18650 deux oreilles unipolaires en caoutchouc), l'efficacité spécifique de production est lié à la longueur du morceau de poteau, de la largeur d'espace et du processus spécifique ; 6. La fonction de stratification automatique à la position de poteau réalise la stratification automatique, et la stratification adopte la double colle recto de pain ; 7, poteau adhésif : l'adhésif bi-directionnel, position peut être placé. |
| Cisaillement de plat |
1. Erreur de longueur de cisaillement de la feuille ±0.2 millimètre de poteau ;
2. Bavures de cisaillement de Polonais : ≤ 0.015mm ; |
Représentation d'équipement de V. :
1) précision élevée d'équipement, bas taux d'échec, taux élevé de passage de produit ;
2) il peut réaliser la fonction de soudure de l'oreille unipolaire et de l'oreille multipolaire/d'oreille de poteau avec la petite colle/soudure en mouvement ;
3) il a la fonction automatique de compensation de l'erreur et du poteau de longueur de poteau serpentant l'erreur ;
4) la machine contient la poudre de brosse de poteau et le dispositif de dépoussiérage ;
5) le film de poteau peut être adapté aux besoins du client avec deux ou quatre morceaux de bande protectrice, pour répondre aux différentes exigences technologiques des clients de la fonction adaptée aux besoins du client de producteur ;
6) des morceaux de poteau peuvent être directement coupés et rassemblés automatiquement.
engagement de coopération
1. Nouvelle promesse d'équipement
Notre société garantit que les marchandises fournies aux clients sont équipement tout neuf, complet et inutilisé.
2. Engagement de confidentialité
Notre société promet que sans autorisation écrite d'aucune partie, de l'autre les dessins relatifs partie, l'information technique, des renseignements commerciaux et d'autres secrets de secret d'affaires et techniques ne doivent pas être coulés aux tiers de quelque façon.
3. Engagement de service après-vente
(1) pendant deux mois de la date de l'expédition de l'équipement, la partie B est responsable des défauts non-humains dans une garantie opportune et libre d'ici un an (quand l'équipement est défectueux, le personnel de service après-vente répondra d'ici 2 heures après réception de l'avis. Selon la situation, le personnel doit être en place d'ici 48 heures. Aucune plus tard que 60 heures, pour assurer la continuité de la production par l'acheteur ;
(2) après que l'équipement ait passé la période de garantie, s'il y a un problème, les deux parties communiquent et s'occupent avec lui. S'il y a lieu, le personnel après-vente sera envoyé pour le réparer, et seulement le coût sera imputé. En
(3) au cours de la période de garantie a stipulé dans le contrat et l'accord technique signé par les deux parties, la société fournira une garantie pour les problèmes de qualité qui ne sont pas provoqués par des dommages humains pendant l'utilisation normale de nos produits.
