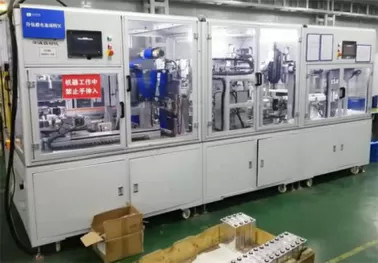

Oreille d'Ion Battery Assembly Line Pole de lithium de capacité élevée formant la machine
L'équipement peut être utilisé pour la formation de l'oreille polaire de batterie de conditionnement souple, principalement comprenant les processus suivants :
Préchauffage de déroulement - dépoussiérant - - le caoutchouc (stimulant et abaisser deux couches) - - coupe en caoutchouc - pressing chaud secondaire pressant chaud - conduisant - coupe - (coupe de plat) - enroulement - (produits de plat dans la boîte de collection).
Caractéristiques du produit :
1,1 la machine est conduits par le moteur de progression et commandés par l'interface homme-machine. Il est facile d'utiliser et a besoin seulement d'une personne.
1,2 rendement élevé, production quotidienne de maximum de 10-15 (2mm) millions de morceaux ;
1,3 applicables à un large éventail de produits, longueur différente réglable, ajustement de largeur doivent seulement remplacer le plat de rouleau et d'alimentation de guide.
1,4 le dispositif est entièrement - fonctionnel, applicable plaquer le type oreille de poteau, oreille à disque de poteau, film d'ANIMAL FAMILIER peut être enveloppée, fermé avec le papier d'isolement.
2. Caractéristiques des matériaux entrants
| W | H | Diamètre intérieur de matériel entrant de bobine | En dehors du diamètre du matériel entrant de bobine | |
| Unités : millimètre | ||||
| Oreilles polaires (bande en aluminium, bande de nickel) | 1.5-30 | 0.05-0.2 | 100 | Maximum : 400 |
| Colle même d'oreille | 3-10 | 0.03-0.12 | 3" (76) | Maximum : 300 |
3. Paramètres techniques
|
Caractéristiques de machine projet |
paramètre | note | |
| 1 | Rangée entière de largeur d'oreille de poteau | 100-130 millimètres |
Selon la largeur de nickel de laser de client
|
| 2 | Largeur de ceinture | 3-6mm | |
| 3 | Quantité adhésive de bâton | Article 10 30 | Selon la largeur de l'oreille polaire |
| 4 | capacité | 10-150000 (2 millimètres) |
Selon la largeur et le temps pressant chaud (20 heures)
|
| 5 | Plat coupant la précision | Moins de 0,5 millimètres | |
| 6 | Coupe et précision | Moins de 0,3 millimètres | |
| 7 | Exactitude de coïncidence de bande | Moins de 0,1 millimètres | |
| 8 | Réception de la manière | Coupez ou bobine | |
| 9 | la température de Chaud-pressing | 20-200 le ℃ est réglable | |
| 10 | Exactitude de contrôle de température | +/- 1 ℃ | |
| 11 | Taille d'équipement (millimètres) | 3500*1200*1700 | |
| 12 | Puissance d'équipement | 4KW | |
| 13 | Largeur de film d'ANIMAL FAMILIER | 100-130mm | facultatif |
| 14 | Papier se fermant | 4-10mm | facultatif |
4. Fonctions structurelles
L'équipement inclut les systèmes suivants :
système du déroulement 4,1 : le moteur à courant alternatif tourne, et la bobine conduit le plat de alimentation pour tourner à l'envers pour maintenir la tension de bobine. système de rouleau de 4,2 transitions : adoptez l'incidence de bas-frottement de précision, rouleau oxydé dur de transition d'alliage d'aluminium, le rouleau de transition avant le premier pressing chaud adopte le matériel en laiton, remplace le rouleau de transition selon différentes caractéristiques de la ceinture en aluminium et de la ceinture de nickel.
système primaire de pressing de la chaleur 4,3 : le contrôleur de température de précision d'omron est employé pour commander la température de la plaque de chauffage, et le cylindre conduit les plaques de pression supérieures et inférieures pour réchauffer la colle polaire d'oreille.
système de alimentation adhésif de crochet de 4,4 poteaux : conduit par un moteur de progression de précision, l'alimentation adhésive de crochet de poteau est conduite par la vis de boule.
système 4,5 pressant thermique secondaire : le contrôleur de température de précision d'omron est employé pour commander la température de la plaque de chauffage, et le cylindre conduit les plaques de pression supérieures et inférieures pour réchauffer la colle polaire d'oreille.
système d'entraînement 4,6 : conduit par le moteur de progression de précision, le rouleau en caoutchouc tourne pour conduire la longueur de l'oreille de poteau après la liaison thermique.
système 4,7 de coupure : le cylindre de coupure de longueur constante conduit le couteau de coupure pour découper l'oreille de poteau, et le couteau de coupure a une longue durée. Meulage qu'on peut répéter.
système 4,8 de coupure : une lame rotatoire est utilisée pour couper la colle d'oreille de poteau, et le rouleau conduit l'oreille de poteau en avant.
système de remplissage 4,8 : le moteur à courant alternatif tourne, et la bobine d'alimentation d'alliage d'aluminium conduit le plat de alimentation pour tourner à l'envers pour maintenir la tension de bobine.
système de 4,9 cadres : peinture de cuisson de structure, ferme et fiable, extérieure de soudure carrée, couleur adaptée aux besoins du client selon les besoins de client. Le substrat est fait de plaque d'acier épaisse de 25mm et sa surface est plaquée.
système de contrôle 4,10 : contrôle de PLC d'omron, niveau élevé d'automation.
système d'exploitation 4,112 : adoptez l'écran tactile de tongtai de kunlun, l'interface est clair, intuitif et beau, et les données peuvent être placées.
configuration de système 4,123 :
| Le numéro de série | Le nom du | point d'origine |
| 1 | Le contrôleur | omron |
| 2 | Extension d'entrée-sortie | omron |
| 3 | Module de communication | omron |
| 4 | Écran tactile | Passage de Kunlun ty |
| 5 | Le thermostat | omron |
| 6 | Module de conversion-F d'I | Cyber de Rhett |
| 7 | Composants pneumatiques | CKD de 及 de CHELIC |
| 8 | Guide linéaire | HIWIN |
| 9 | Vis de boule | HIWIN |
| 10 | Capteur photoélectrique | SUNX |
| 11 | Moteur pas à pas | R de contrôle |
| 12 | Le moteur triphasé |
5. Environnement d'utilisation de produit
Air comprimé : 0,4 | 0.6mpa (4-6kgf/cm2), le débit de chaque morceau d'air comprimé est 10L/min, le taux d'utilisation est 50%
Température ambiante : 20 | 35℃
Hygrométrie : 5 | 55% HEURE
Source d'énergie : AC220V, monophasé ; La fluctuation de tension est moins de ±10% ; Alimentation d'énergie : 3KVA

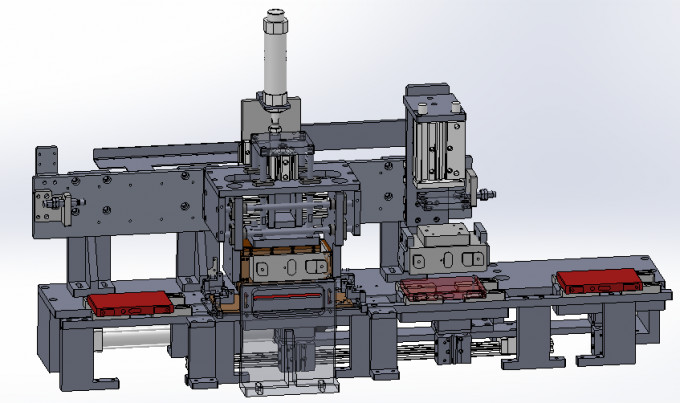

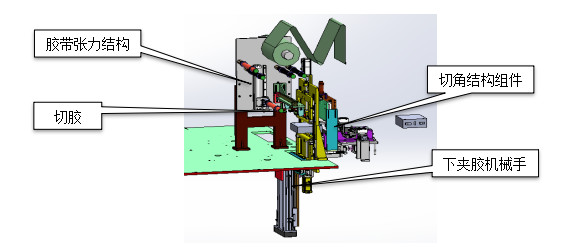

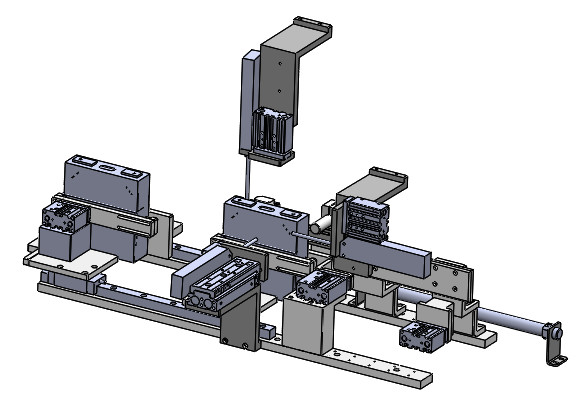

6. Schéma de principe d'équipement
1. Nouvelle promesse d'équipement
Notre société garantit que tous les composants d'équipement seront en état complètement nouvel, aucun a employé des composants.
2. Engagement confidentiel.
Notre société promet que sans autorisation écrite, tous les information technique et renseignements commerciaux de client ne seront pas fuite à aucun tiers.
3. Engagement de service après-vente
Notre société fournissent une garantie d'an pour commencer de la date du contrôle de réception de site, le coût de maintenance est exempté au cours de la période de garantie, les pièces de port de l'équipement et des pièces endommagées par utilisation ou force inexacte de majeure est exclues de la garantie. Si l'équipement se produisait réparation de dysfonctionnement et de besoin par le vendeur après expiré de la garantie, le coût négocié par les deux côtés.
